Programación DIN
4.25 Mecanizado en la superficie lat
e
ra
l
Superficie envolvente lineal G111
G111 desplaza linealmente en el avance hasta el "punto final".
Beispiel: G111
. . .
[G111, G120]
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0
N5 G0 X110 Z5
N6 G41 Q2 H0
N7 G110 Z-20 CY0
N8 G111 Z-40 [Recorrido lineal superficie
lateral]
N9 G113 CY39.2699 K-40 J19.635
N10 G111 Z-20
N11 G113 CY0 K-20 J19.635
N12 G40
N13 G110 X105
N14 M15
. . .
Parámetro
Z
Punto final
C

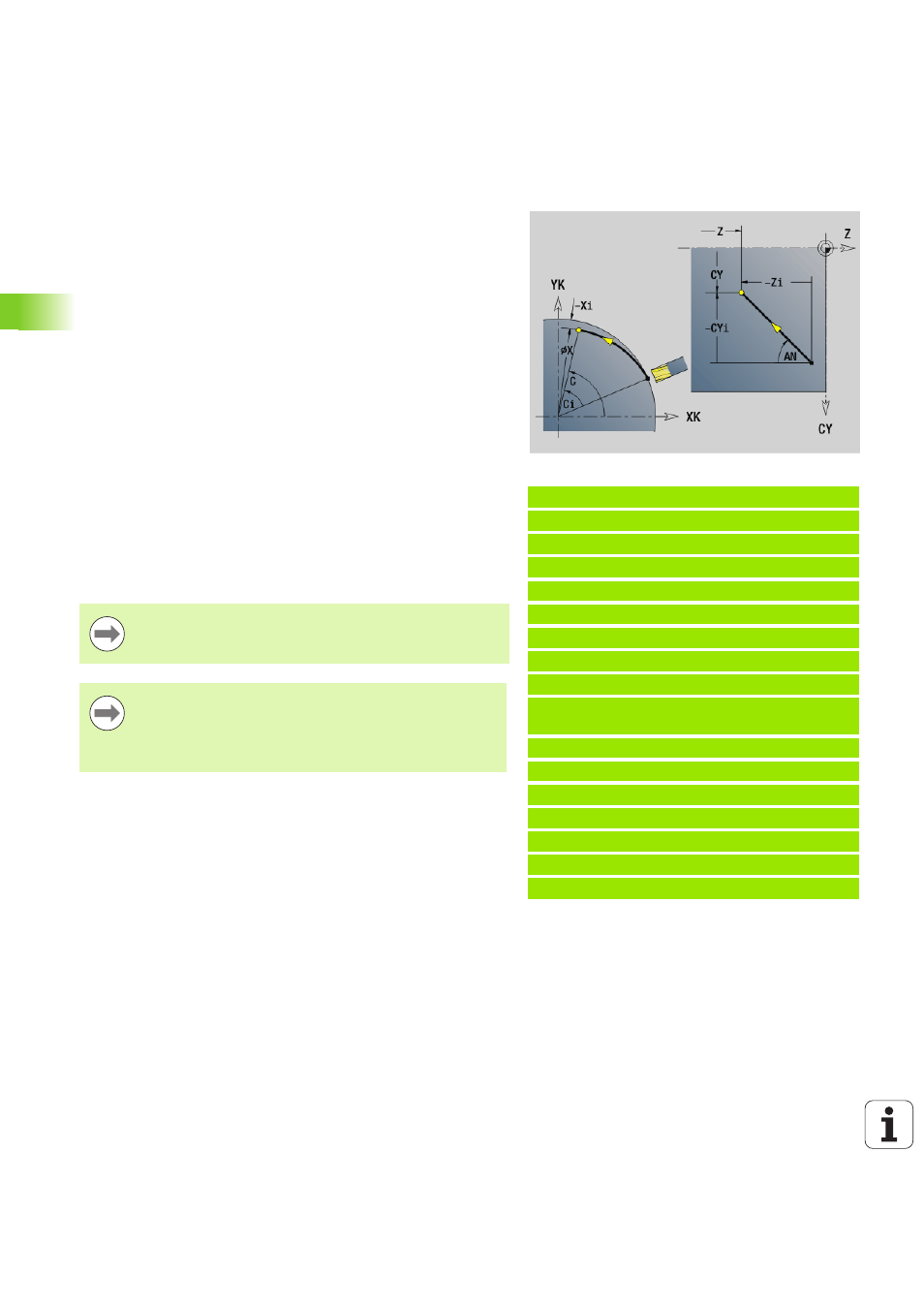

Ángulo final - dirección angular: véase imagen de ayuda
CY
Punto final como medida de recorrido (referencia: desarrollo de
la superficie lateral con diámetro de referencia G120)
X
Punto final (cota de diámetro) - (por defecto: posición actual X)
Parámetros para descripción de la geometría (G80)
AN
Ángulo respecto al eje Z positivo
BR
Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
Sin datos: Transición tangencial
BR=0: Transición no tangencial
BR\>0: Radio del redondeo
BR<0: Anchura del bisel
Q
Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
Q=0: Punto de corte cercano
Q=1: punto de corte lejano
Los parámetros AN, BR y Q sólo se pueden utilizar en una
descripción de geometría que termina con G80 y que se
utiliza para un ciclo.
Programación:
Z, C, CY: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
Programar Z–C o Z–CY
