356 Programación DIN
4.26 Ciclos de fr
esado

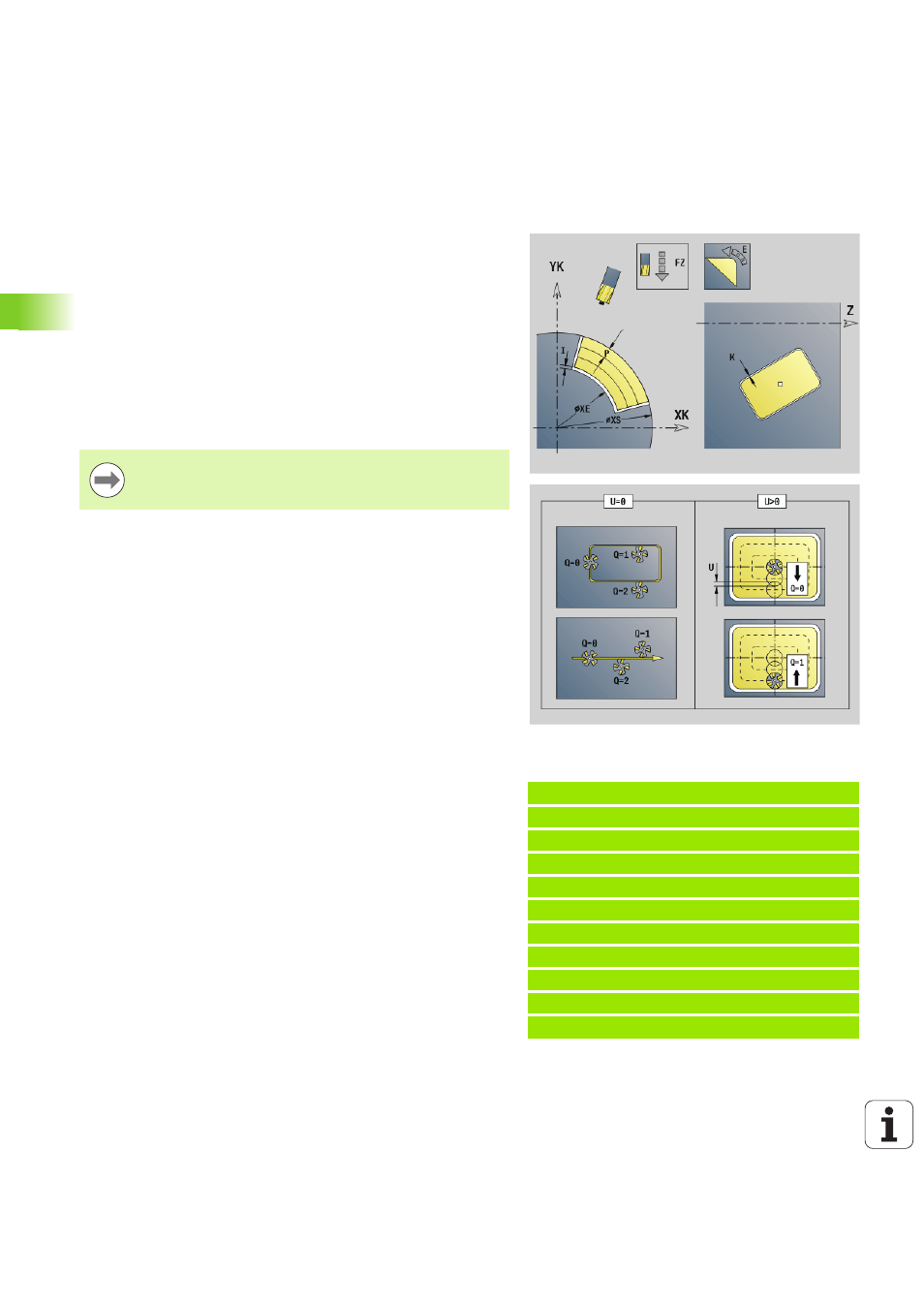

Ciclo de fresado de contornos y de figuras en la
superficie lateral G794
G794 fresa figuras o "contornos libres" (abiertos o cerrados).
Al G794 le sigue:
 la figura a fresar con:
 Definición del contorno de la figura (G311..G317) – Véase
"Contornos en superficie lateral” en pág. 240.
 Fin de la descripción del contorno (G80)
 el contorno libre con:
 Punto inicial (G110)
 Descripción del contorno (G111, G112, G113)
 Fin de la descripción del contorno (G80)
Beispiel: G794
%314_G315.nc
[G314 / G315]
N1 T7 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 XS100 XE97 P2 U0.5 R0 K0.5 F0.15
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
FINAL
Utilice preferiblemente la descripción del contorno con
ICP en la sección de geometría del programa y los ciclos
G840, G845 así como G846.
Parámetro
XS
Arista superior de fresado (Cota de diámetro)
XE Base de fresado (diámetro)
P Aproximación máxima (por defecto: profundidad total en una
aproximación)
U Factor de solapamiento en fresado de contorno o de cajeras
(por defecto: 0)
 U=0: Fresado de contornos
 U\>0: Fresado de cajeras - solapamiento mínimo de las
trayectorias de fresado = U*Diámetro de fresado
R Radio de entrada (Radio del arco de entrada/salida) - (por
defecto: 0)
 R=0: la aproximación al elemento de contorno se realiza
directamente; alimentación hasta el punto de de
aproximación por encima del plano de fresado y luego
alimentación vertical en profundidad
 R\>0: La fresa desplaza el arco de entrada/salida, el cual se
aproxima tangencialmente al elemento del contorno
 R<0 en esquinas interiores: La fresa desplaza el arco de
entrada/salida, el cual se aproxima tangencialmente al
elemento del contorno
 R<0 en esquinas exteriores: Longitud del elemento lineal de
entrada/salida; el elemento del contorno se aproxima/sale
tangencialmente
I Sobremedida X
K Sobremedida paralela al contorno
F Avance de alimentación
E Avance reducido para elementos circulares (por defecto:
avance actual)
