4.26 Ciclos de fr
esado
La dirección de fresado se modifica con el sentido de rotación del
fresado H
, la dirección del mecanizado Q y el sentido de giro de la
fresa (véase la siguiente tabla).

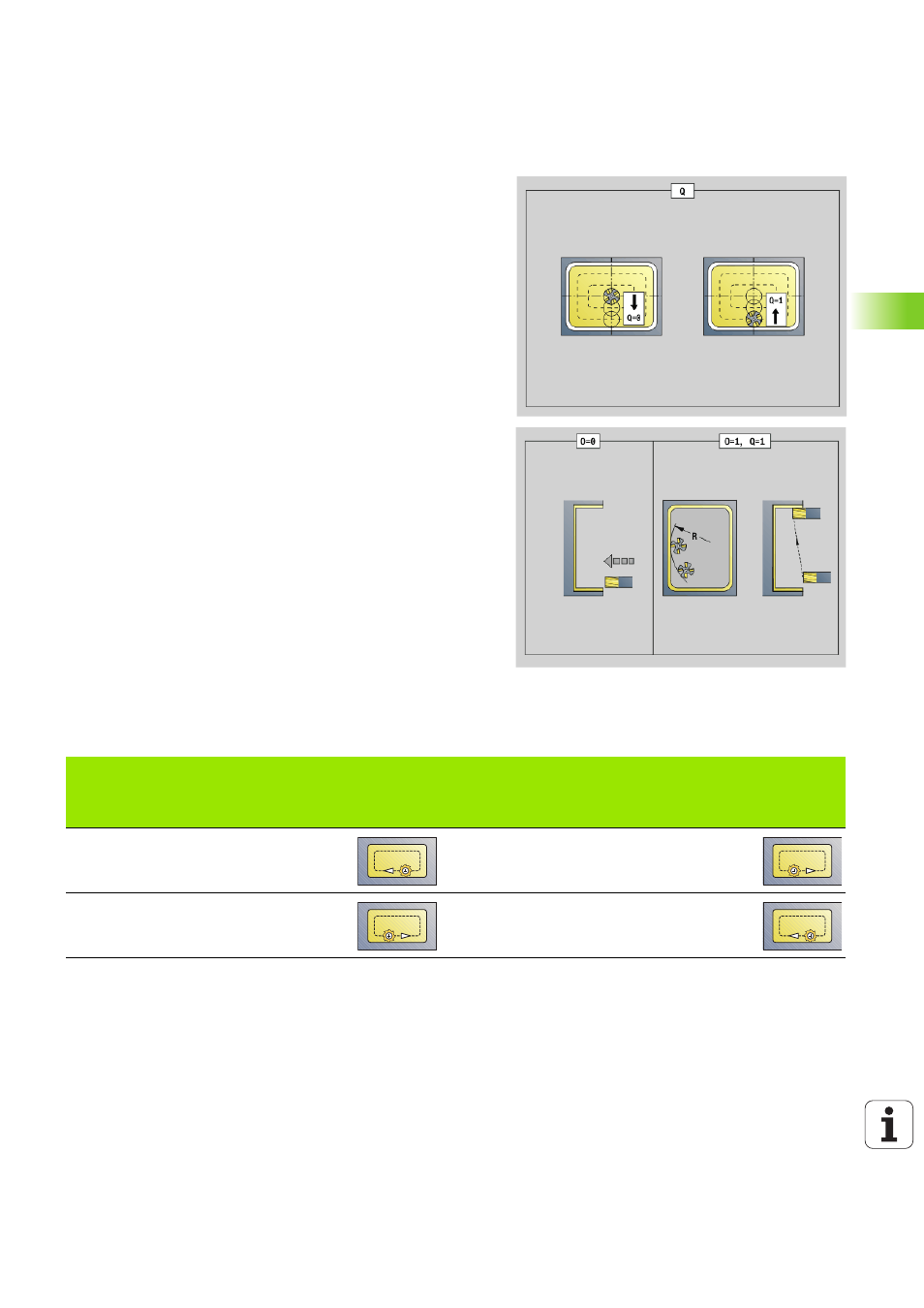

Parámetros - Acabado
Q
Dirección de mecanizado (por defecto: 0)
 0: de dentro a fuera
 1: de fuera a dentro
O Comportamiento de profundización (por defecto: 0)
 O=0 (profundización vertical): el ciclo se desplaza al punto
inicial, profundiza y acaba la cajera.
 O=1 (arco de entrada con profundidad de aproximación): en
el plano de fresado superior el ciclo se ajusta para el plano y
entonces se aproxima al arco de entrada. En el plano de
fresado más bajo, la fresa profundiza al desplazar el arco de
entrada hasta la profundidad de fresado (arco de entrada en
tres dimensiones). Sólo se puede utilizar esta estrategia de
profundización en combinación con un arco de entrada "R".
La condición previa es el mecanizado de fuera hacia dentro
(Q=1).
Desarrollo del ciclo
1
La posición inicial (X, Z, C) es la posición antes del ciclo.
2 Se calcula la subdivisión del corte (alimentaciones en el plano de
fresado, alimentaciones de profundidad de fresado).
3 Se desplaza a la distancia de seguridad y se alimenta la
herramienta para la primera profundidad de fresado.
4 Fresa un plano.
5 Se eleva una altura igual a la distancia de seguridad, se aproxima
y se alimenta para la siguiente profundidad de fresado.
6 Se repiten 4...5, hasta que se ha fresado la superficie completa.
7 Retrocede según el "plano de retroceso rb".
Fresado de cajeras, acabado G846
Dirección de
desarrollo del
fresado
Sentido de giro
de la herramienta
Versión
Dirección de
desarrollo del
fresado
Sentido de giro
de la herramienta
Versión
En contra del
avance (H=0) Mx03 A favor del avance
(H=1) Mx03
En contra del
avance (H=0) Mx04 A favor del avance
(H=1) Mx04
