HEIDENHAIN MANUALplus 620, CNC PILOT 640 359
4.26 Ciclos de fr
esado

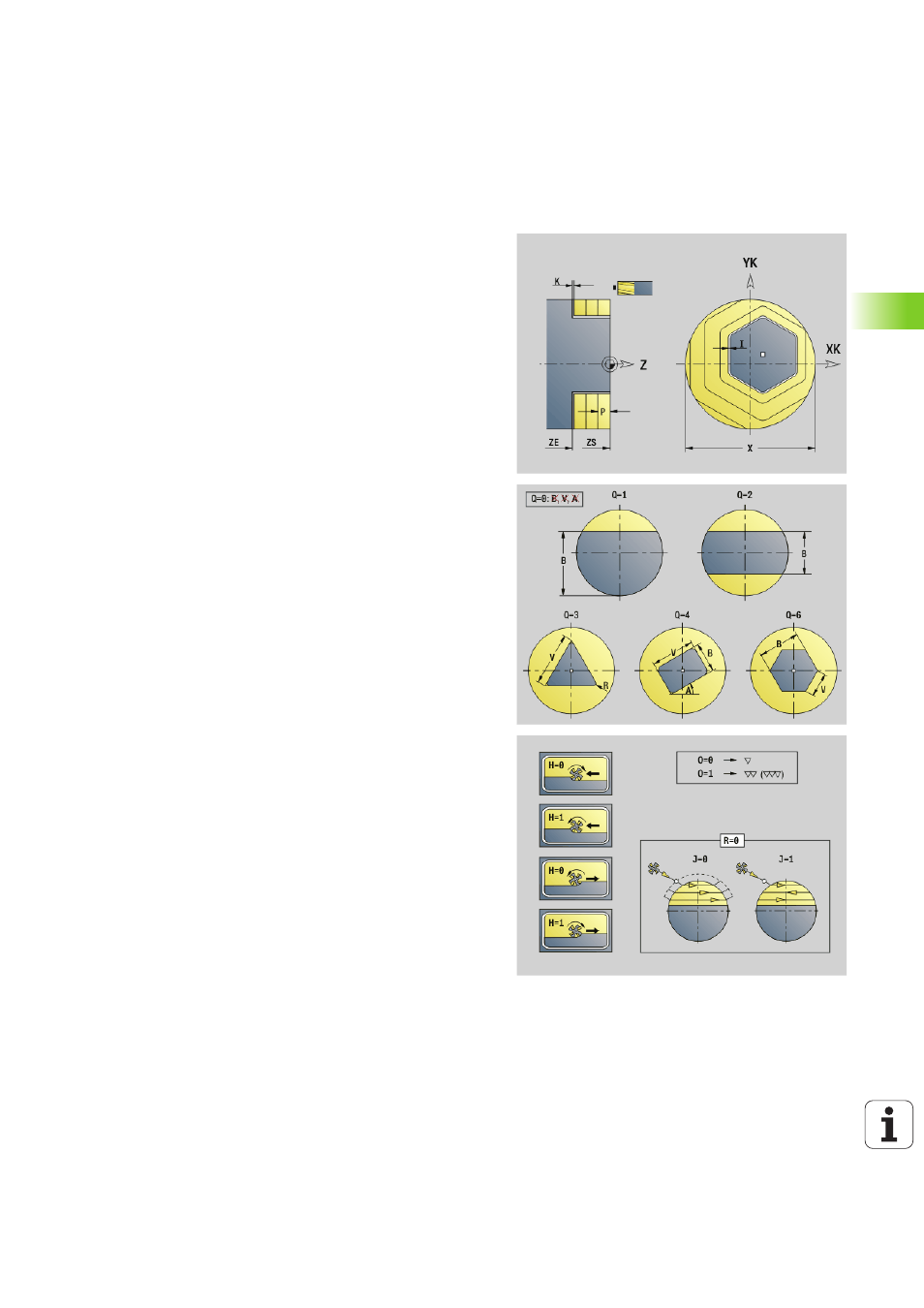

Fresado de superficies en la superficie frontal
G797
G797 fresa, en función de las caras "Q", un polígono o la figura definida
en la orden después de G797.
Parámetro
ID
Contorno de fresado - Nombre del contorno que se debe fresar
NS Número de frase - Comienzo del trazado del contorno
 Figuras: número de bloque de la figura
 Contorno libre cerrado: primer elemento del contorno (no el
punto inicial)
X Diámetro de limitación
ZS Arista superior de fresado
ZE Fondo de fresado
B Entrecaras (se omite cuando Q=0): define el material que debe
permanecer. En el caso de un número par de caras, puede
programar "B" como alternativa a "V".
 Q=1: B=espesor residual
 Q\>2: B=entrecaras
V Longitud de arista (se omite cuando Q=0)
R Bisel/redondeo
A Ángulo de inclinación (referencia, véase imagen de ayuda) - se
omite cuando Q=0
Q Número de caras (por defecto: 0): Rango: 0 <= Q <= 127
 Q=0: al G797 le sigue una descripción de la figura (G301..
G307, G80) o una descripción de contorno cerrado (G100,
G101-G103, G80)
 Q=1: una superficie
 Q=2: dos caras separadas 180°
 Q=3: Triángulo
 Q=4: Rectángulo, cuadrado
 Q\>4: Polígono
P Aproximación máxima (por defecto: profundidad total en una
aproximación)
U Factor de solapamiento (por defecto: 0,5): Solapamiento
mínimo de las trayectorias de fresado = U*Diámetro de
fresado
I Sobremedida paralela al contorno
K Sobremedida Z
F Avance de alimentación
E Avance reducido para elementos circulares (por defecto:
avance actual)
H Dirección de desarrollo del fresado (por defecto: 0): influye,
junto con el sentido de giro de la fresa, en el sentido de
fresado (véase imagen de ayuda)
 0: Marcha inversa
 1: Marcha sincron.
