514 Programación DIN para el eje Y
6.2 Cont
or
nos del plano XY

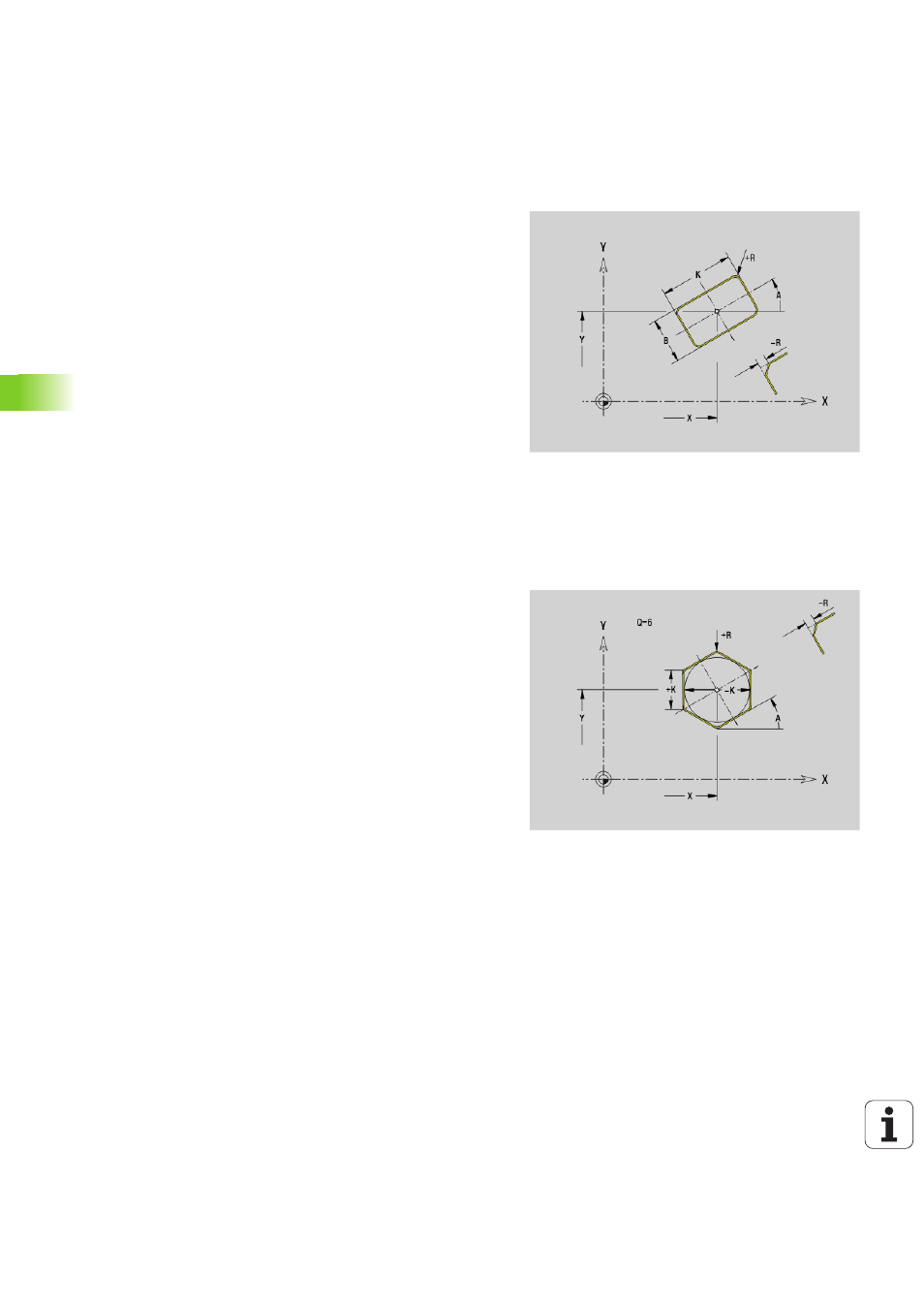

Rectángulo en el plano XY G375-Geo
G375 define un rectángulo en el plano XY.
Polígono en el plano XY G377-Geo
G377 define un polígono regular en el plano XY.
Parámetro
X
Punto central del rectángulo (cota del radio)
Y Punto central del taladro
A Ángulo de posición (referencia: eje X positivo; por defecto: 0°)
K Longitud del rectángulo
B Anchura del rectángulo
R Bisel/Redondeo (por defecto: 0)
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P\>0: Isla
I Diámetro de limitación (para la limitación del corte)
 ninguna introducción: "X" desde la denominación de sección
 "I" sobrescribe "X" desde la denominación de sección
Parámetro
X
Punto central del polígono (cota del radio)
Y Punto central del polígono
Q Número de esquinas (Q \>= 3)
A Ángulo de posición (referencia: eje X positivo; por defecto: 0°)
K Longitud de arista / Entrecaras
 K\>0: Longitud de aristas
 K<0: Entrecaras (diámetro interior)
R Chaflán/Redondeo – por defecto: 0
 R\>0: Radio del redondeo
 R<0: Anchura del bisel
P Profundidad/altura (por defecto: "P" de G308)
 P<0: Cajera
 P\>0: Isla
I Diámetro de limitación (para la limitación del corte)
 ninguna introducción: "X" desde la denominación de sección
 "I" sobrescribe "X" desde la denominación de sección
