138 Units smart.Turn
2.9 Units – F
resar superficie fr
ontal

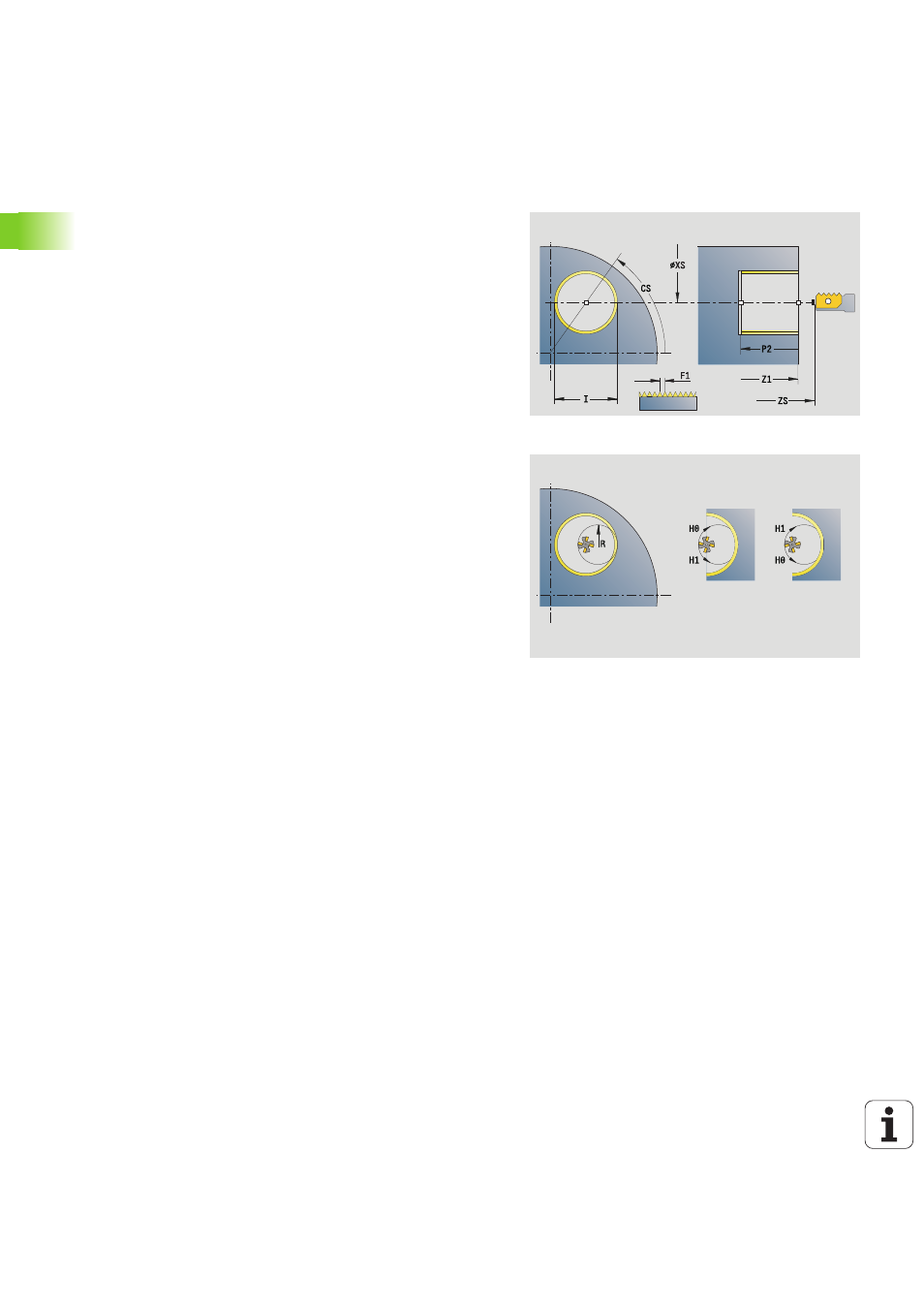

Unit "Fresado de rosca"
La Unit fresa una rosca en un taladro ya existente.
Posicione la herramienta en el centro del taladro antes de llamar a
G799. El ciclo posiciona la herramienta dentro del taladro sobre el
"punto final de la rosca". Luego la herramienta se aproxima con el "radio
de entrada R" y realiza el fresado de la rosca. Con ello, la herramienta
se aproxima con cada revolución con el paso "F". A continuación, el
ciclo retira la herramienta y ésta regresa al punto de partida. En el
parámetro V se programa si el fresado de la rosca se realiza con una
vuelta o, en el caso de herramientas con una cuchilla, con varias
vueltas.
Unitname: G799_Fres.Rosc_C / Ciclo: G799 (Véase la página 340)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: Fresado de acabado
 Parámetros influidos: F, S
Formulario posición
Z1
Punto inicial de taladrado
P2 Profundidad de rosca
I Diámetro de rosca
F1 Paso de rosca
Formulario ciclo
J
Dirección de rosca
 0: roscado a derecha
 1: Roscado a izqui.
H Dirección de desarrollo del fresado
 0: Marcha inversa
 1: Marcha sincron.
V Método de fresado
 0: la rosca se fresa con una línea helicoidal de 360°
 1: se fresa la rosca con varias pistas helicoidales
(herramienta de una cuchilla)
R Radio de entrada
Otros formularios: Véase la página 60
