HEIDENHAIN MANUALplus 620, CNC PILOT 640 529
6.5 P
o
sicionar her
ramienta eje Y
6.5 Posicionar herramienta eje Y
Avance rápido G0
G0 desplaza en marcha rápida al "punto de destino X, Y, Z" por la
trayectoria más corta.
Aproximación al punto para el cambio de
herramienta G14
G14 se desplaza en marcha rápida al punto para el cambio de
herramienta. Las coordenadas del punto del cambio de herramienta se
establecen en el modo Ajuste.
Marcha rápida en coordenadas de la máquina
G701
G701 desplaza en marcha rápida al "punto de destino X, Y, Z" por la
trayectoria más corta.
Parámetro
X
Diámetro - punto de llegada
Z Longitud - punto de llegada
Y Longitud - punto de llegada
Programación X, Y, Z: en cotas absolutas, incrementales
o autoretención

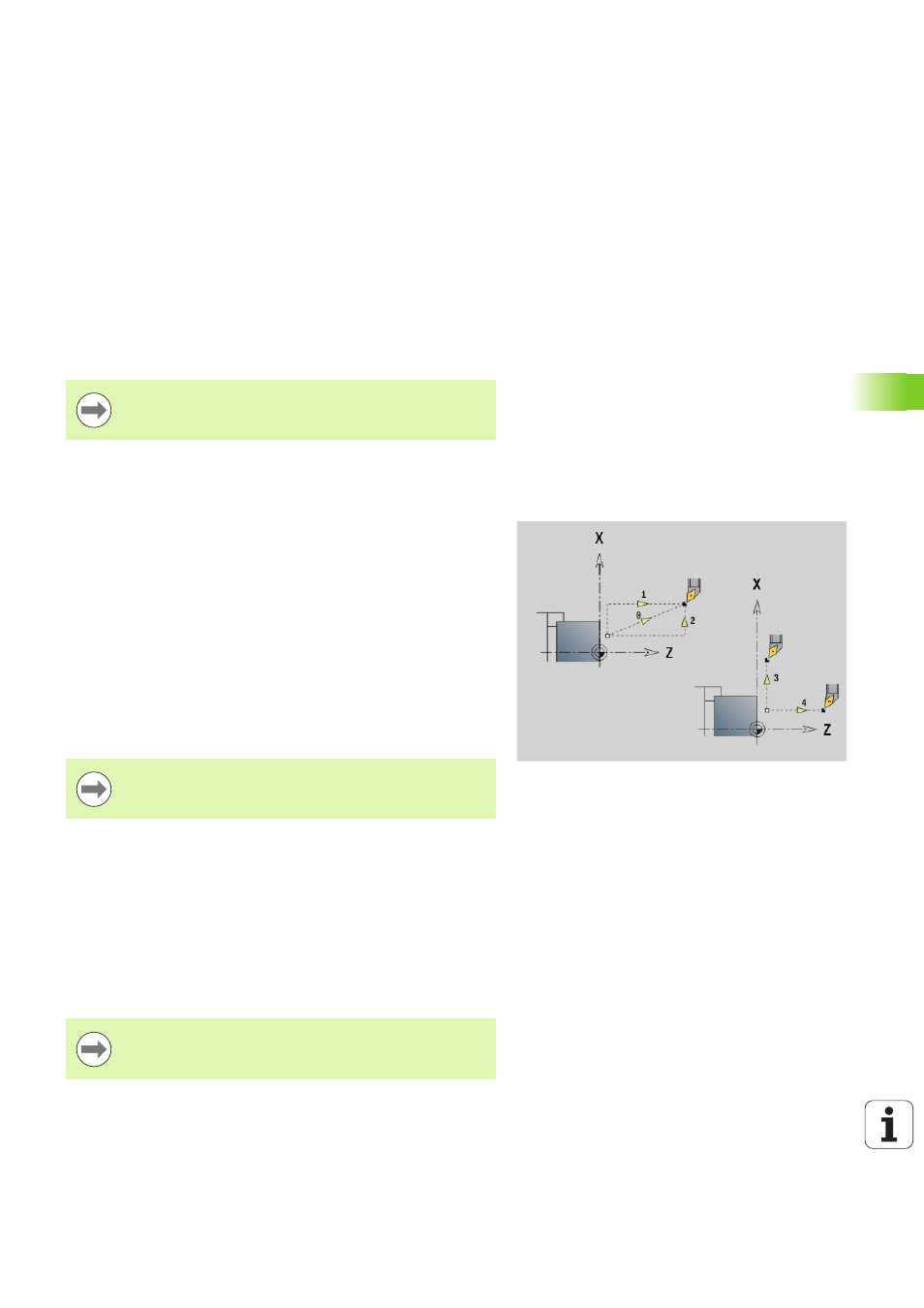

Parámetro
Q
Orden (por defecto: 0)
 0: los ejes X y Z se desplazan simultáneamente (diagonal)
 1: primero dirección X, luego Z
 2: primero dirección Z, luego X
 3: sólo dirección X, Z permanece invariable
 4: sólo dirección Z, X permanece invariable
 5: sólo dirección Y
 6: los ejes X, Y y Z se desplazan simultáneamente (diagonal)
Cuando Q=0...4 no se desplaza el eje Y.
Parámetro
X
Punto final (cota de diámetro)
Y Punto final
Z Punto final
"X, Y, Z" se refieren al punto cero de la máquina y al
punto de referencia del carro.
