HEIDENHAIN MANUALplus 620, CNC PILOT 640
347
4.25 Mecanizado en la superficie lat
e
ra
l
4.25 Mecanizado en la superficie
lateral

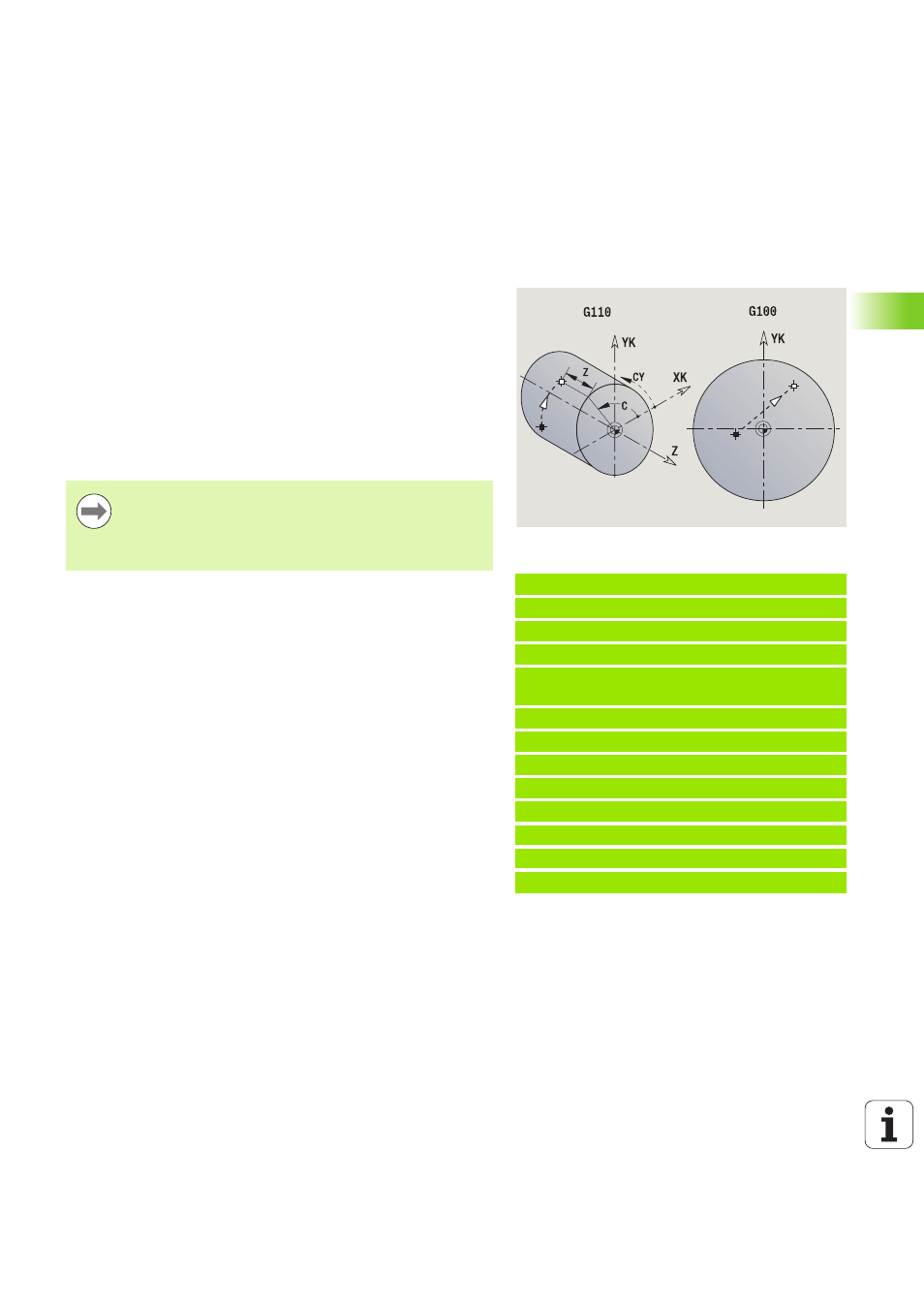

G110 Marcha rápida en la superficie lateral
G110 se desplaza al "punto final" con avance rápido por el camino más
corto.
G110 se recomienda para el posicionamiento del eje C a un ángulo
determinado (programación: N.. G110 C...)).
Beispiel: G110
. . .
N1 T8 G197 S1200 G195 F0.2 M104
N2 M14
N3 G120 X100
N4 G110 C0 [Marcha rápida en la superficie
lateral]
N5 G0 X110 Z5
N6 G110 Z-20 CY0
N7 G111 Z-40
N8 G113 CY39.2699 K-40 J19.635
N9 G111 Z-20
N10 G113 CY0 K-20 J19.635
N11 M15
. . .
Parámetro
Z
Punto final
C
Ángulo final
CY
Punto final como medida de recorrido (referencia: desarrollo de
la superficie lateral con diámetro de referencia G120)
X
Punto final (cota de diámetro)
Programación:
Z, C, CY: en cotas absolutas, incrementales o con
automantenimiento (comportamiento modal)
Programar Z–C o Z–CY
