510 Programación DIN para el eje Y
6.2 Cont
or
nos del plano XY
Arco de círculo plano XY G172-/G173-Geo
G172/G173 definen un arco de círculo en un contorno en el plano XY.

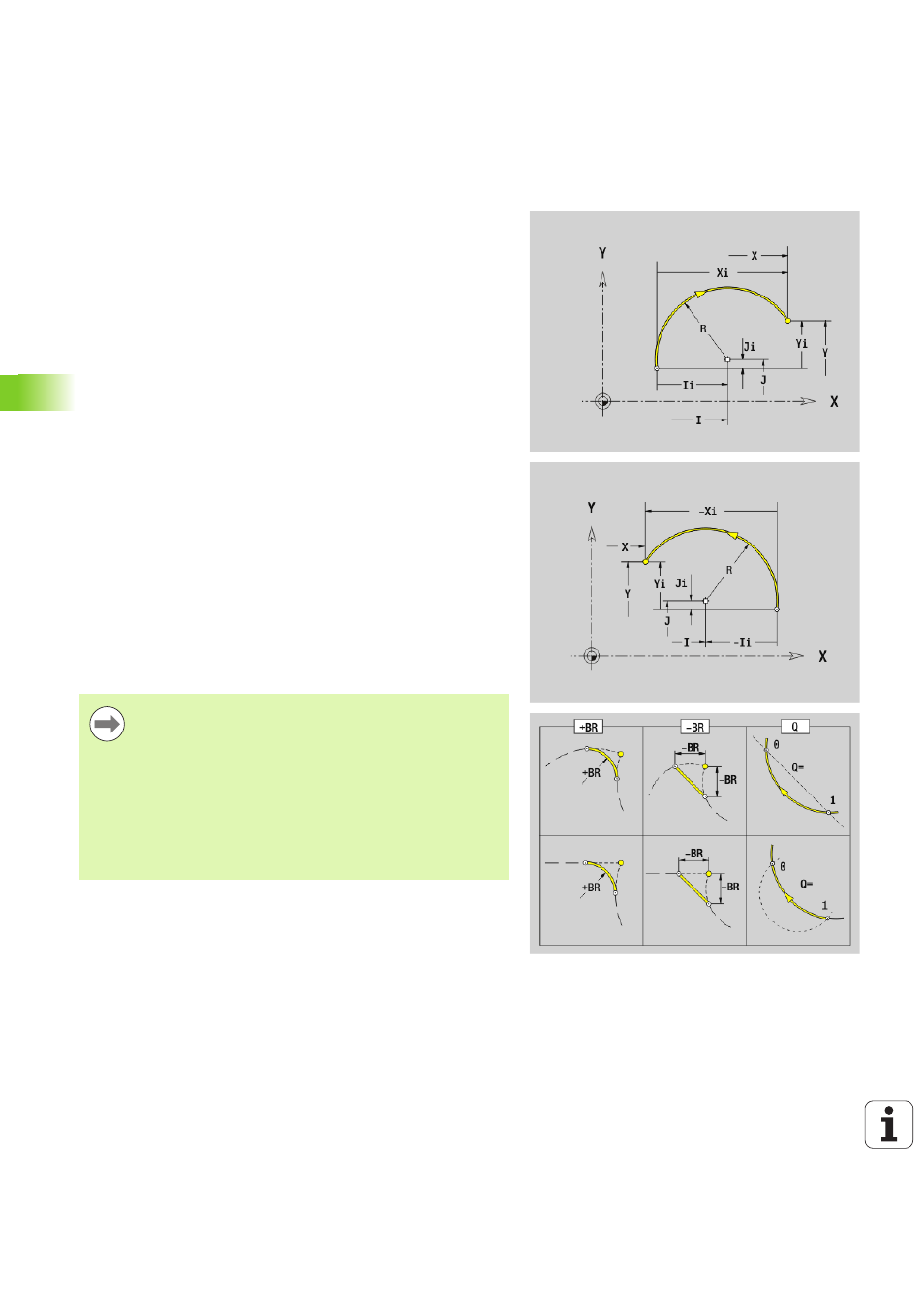

Sentido de giro: véase imagen de ayuda
Parámetro
X
Punto final (cota del radio)
Y Punto final
R Radio
I Punto central en dirección X (cota del radio)
J Punto central en dirección Y
Q Punto de corte. Punto final, cuando el arco de círculo corta una
recta o un arco de círculo (por defecto: 0):
 0: Punto de corte cercano
 1: punto de corte lejano
BR Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 BR=0: Transición no tangencial
 BR\>0: Radio del redondeo
 BR<0: Anchura del bisel
PZ Punto final (radio polar; referencia: punto cero de la pieza)
W Punto final (ángulo polar; referencia: punto cero de la pieza)
PM Centro (radio polar; referencia: punto cero de la pieza)
WM Centro (ángulo polar; referencia: punto cero de la pieza)
AR
Ángulo inicial (ángulo de tangente respecto al eje de giro)
AN Ángulo final (ángulo de tangente respecto al eje de giro)
Programación
 X, Y: en cotas absolutas, incrementales, autoretención
o "?"
 I, J: en cotas absolutas o incrementales
 PZ, W, PM, WM: en cotas absolutas o incrementales
 ARi: Ángulo respecto al elemento precedente
 ANi: Ángulo al elemento siguiente
 El punto final no puede coincidir con el punto inicial (no
es un círculo completo).
