HEIDENHAIN MANUALplus 620, CNC PILOT 640 95
2.5 Units - T
a
ladr
ar eje C

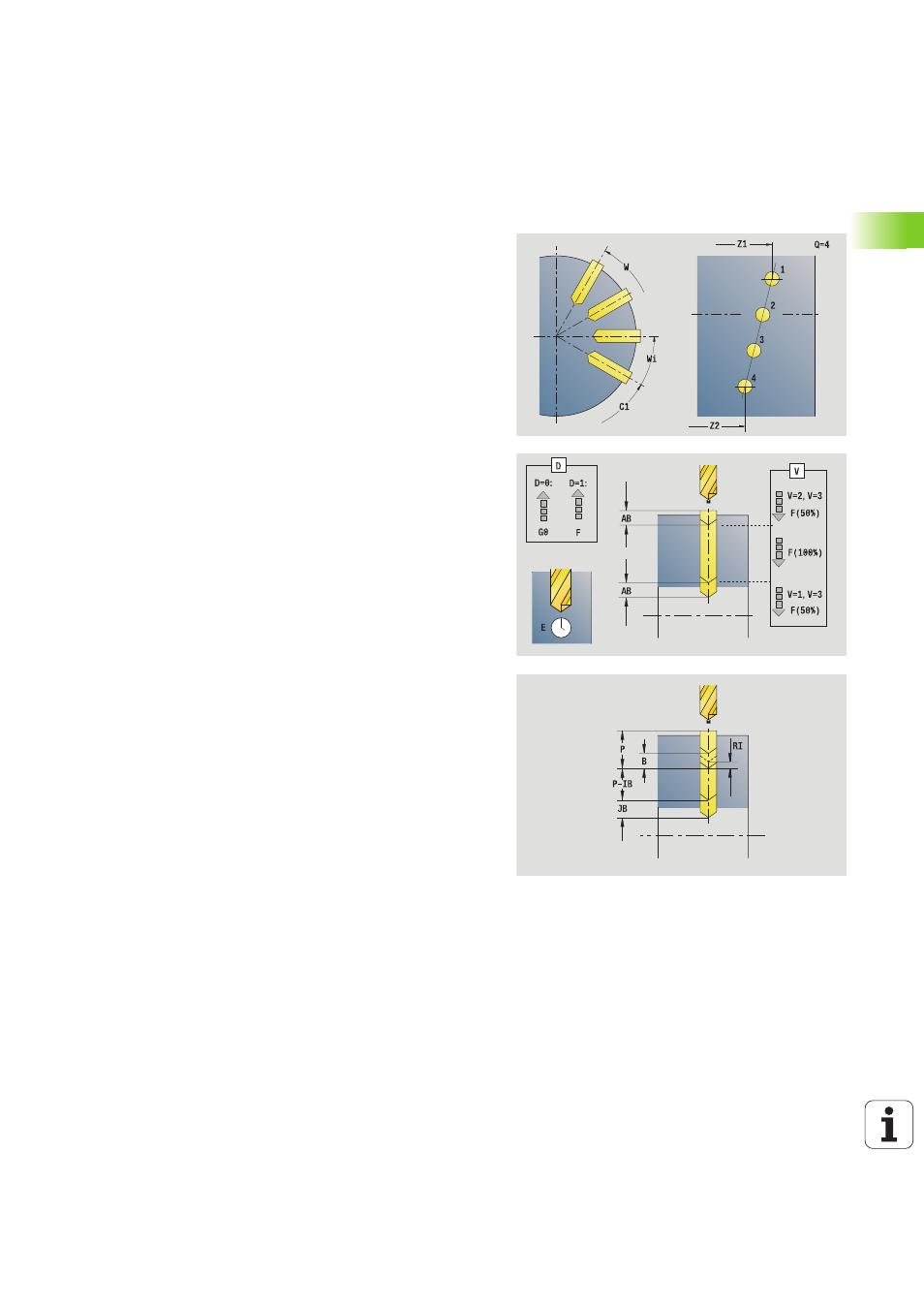

Unit "Patrón de taladro lineal en superficie
lateral"
La Unit realiza un patrón lineal de taladros con distancias equidistantes
en la superficie lateral.
Unitname: G74_Lin_Lat_C / Ciclo: G74 (Véase la página 333)
Acceso al banco de datos de tecnología
 Tipo de mecanizado: taladrar
 Parámetros influidos: F, S
Formulario Patrón
Q
Número de taladros
Z1, C1 Punto inicial patrón
Wi Incremento angular
W Ángulo final
Z2 Punto final del patrón
Formulario ciclo
X1
Punto inicial de taladro (Cota de diámetro)
X2 Punto final de taladrado (Cota de diámetro)
E Tiempo de espera en el fondo del taladro (por defecto: 0)
D Retroceso en el
 0: Avance rápido
 1: Avance
V Reducción del avance
 0: sin reducción
 1: al final del taladro
 2: al principio del taladro
 3: al principio y al final del taladro
AB Longitud de taladrado inicial/taladrado pasante (Distancia
para reducción del avance)
P Profundidad de taladrado
IB Valor de reducción de la profundidad de taladro por él que
se reduce la profundidad de taladro con cada aproximación.
JB Profundidad mínima de taladro: si se ha introducido un valor
de reducción de la profundidad de taladro, la profundidad
de taladro se reduce sólo hasta el valor definido en JB.
B Distancia de retirada: valor para la retirada de la herramienta
después de alcanzar la profundidad de taladro
correspondiente.
RI Distancia de seguridad interna. Distancia para rearranque
dentro del taladro (por defecto: distancia de seguridad
SCK).
RB Nivel de retroceso (por defecto: a la posición inicial o bien
a la distancia de seguridad)
