532 Programación DIN para el eje Y
6.6 Mo
vimient
o
s lineales y cir
c
ular
es eje Y

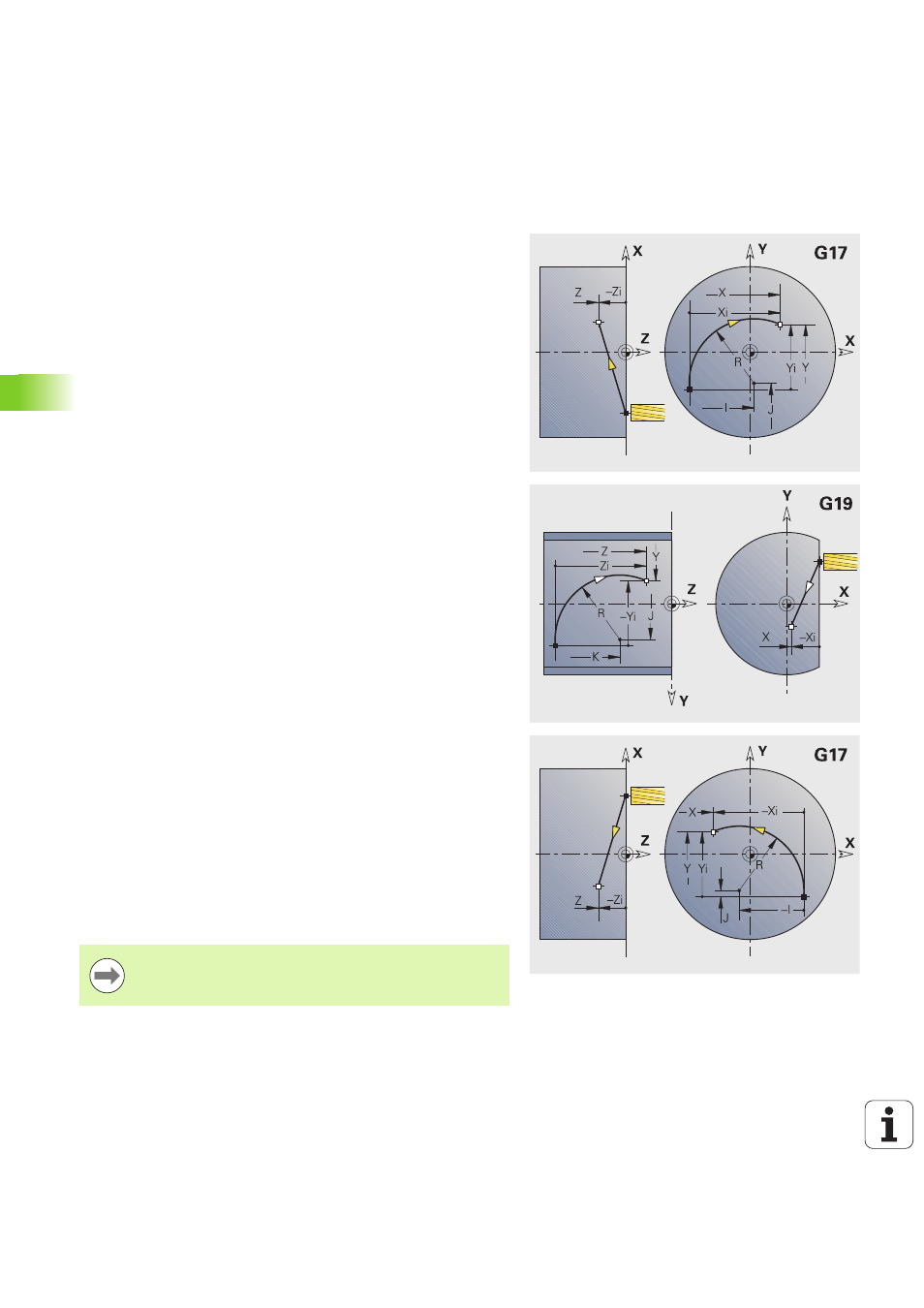

Fresado: movimiento circular G12, G13 –
acotación absoluta del punto central
G12/G13 desplaza la herramienta en una trayectoria circular con el
avance activo hasta el "punto final".
G12/G13 se ejecutan independientemente del plano de mecanizado:
 G17 Interpolación en el plano XY
 Aproximación en dirección Z
 Definición del punto central: con I, J
 G18 Interpolación en el plano XZ
 Aproximación en dirección Y
 Definición del punto central: con I, K
 G19 Interpolación en el plano YZ
 Aproximación en dirección X
 Definición del punto central: con J, K
Si el punto central del círculo no está programado, el Control numérico
calcula el punto central que resulta en el arco de círculo más corto.
Parámetro
X
Punto final (cota de diámetro)
Y Punto final
Z Punto final
I Centro absoluto (cota de radio)
J Centro absoluto
K Centro absoluto
R Radio
Q Punto de corte. Punto final cuando el segmento rectilíneo corta
un arco de círculo (por defecto: 0):
 Q=0: Punto de corte cercano
 Q=1: punto de corte lejano
B Bisel/redondeo. Define la transición al próximo elemento de
contorno. Programar el punto final teórico del elemento del
contorno, si se indica un bisel/redondeo.
 Sin datos: Transición tangencial
 B=0: Transición no tangencial
 B\>0: Radio del redondeo
 B<0: Anchura del bisel
E Factor de avance especial para el bisel/redondeo (por defecto: 1)
Avance especial = avance activo * E (0 < E <= 1)
Programación X, Y, Z: en cotas absolutas, incrementales,
automantenimiento (comportamiento modal) o "?"
