HEIDENHAIN MANUALplus 620, CNC PILOT 640 405
4.29 Otr
a
s funciones G

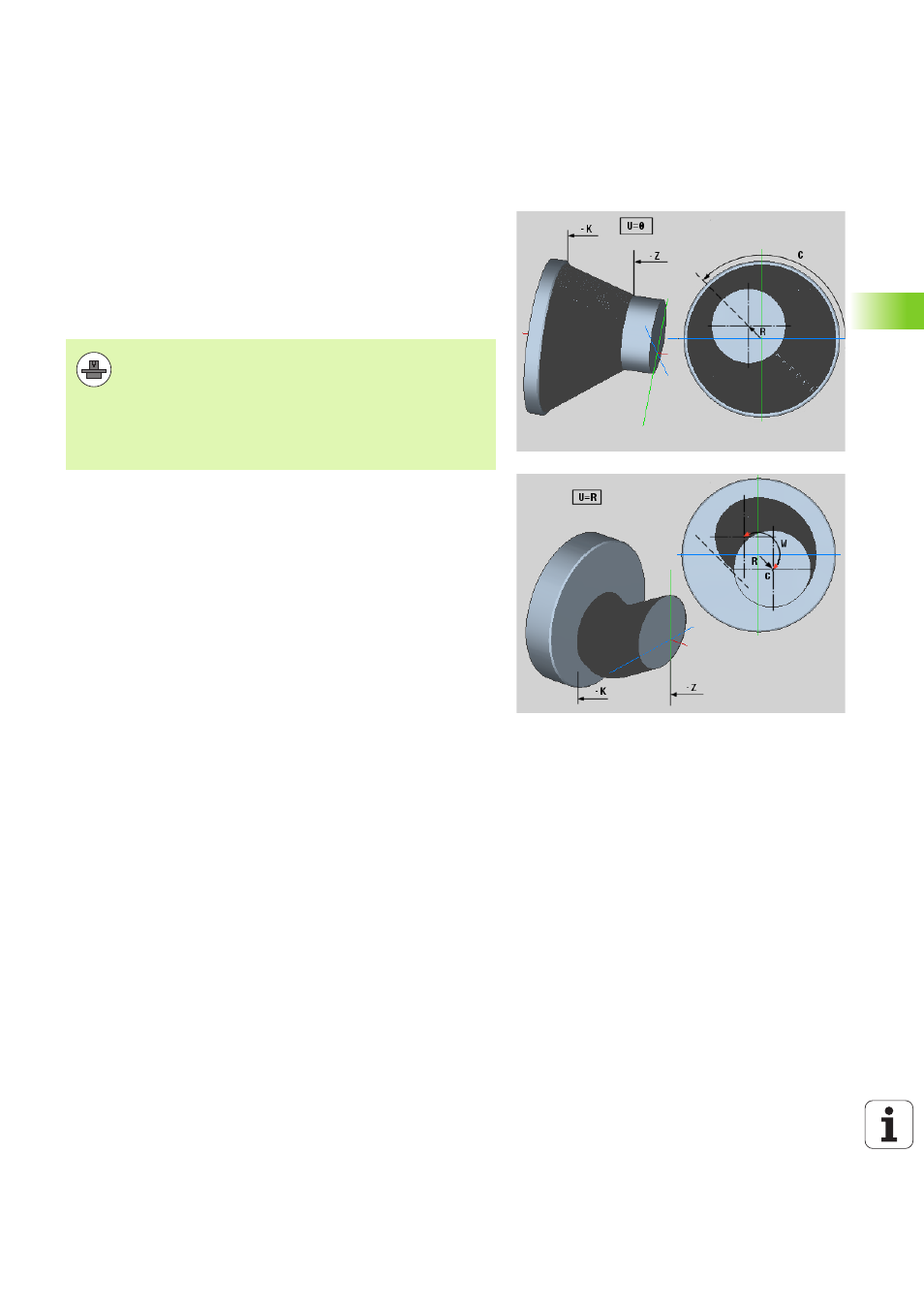

Transición de la excéntrica G726
Con la ayuda de la función G725 se pueden realizar contornos de
torneado fuera del centro de torneado original. La función G726 ofrece
además la posibilidad de modificar la posición del centro de torneado
a lo largo de una recta o de una curva, de forma continua sin
escalonamientos.
Los contornos de torneado se programan con ciclos de torneado
separados.
Tanto la máquina y el control numérico deben estar
preparados por el constructor de la máquina. Rogamos
consulte el manual de la máquina.
Condiciones:
 Opción de software Y-Axis Machining
 Opción de software Synchronizing Functions
Parámetro
H Activar acoplamiento
 H=0: Desconectar acoplamiento
 H=1: Conectar acoplamiento
Q Husillo de referencia: Número del husillo que se acopla con
los ejes X e Y (dependiente de la máquina)
R Decalaje del centro en el inicio Z: Distancia entre el centro
de la excéntrica y el centro de torneado original (cota del
radio)
C Posición C en el inicio Z: Ángulo del eje C del decalaje del
centro
F Máx. Marcha rápida: Marcha rápida admisible para los ejes
X e Y con el acoplamiento activado
V Cambio de dirección Y (dependiente de la máquina)
 V=0: el control numérico emplea la dirección de eje
configurada para movimientos del eje Y.
 V=1: el control numérico emplea una dirección de eje
opuesta a la configuración para movimientos del eje Y.
Z Inicio Z: Valor de referencia para los parámetros R y C, así
como coordenadas para el posicionamiento previo de la
herramienta
K Final Z: Valor de referencia para los parámetros W y U
W Delta C [Inicio Z - Final Z]: Diferencia del ángulo del eje C
entre Inicio Z y Final Z
U Decalaje del centro en el final Z: Distancia entre el centro de
la excéntrica y el centro de torneado original (cota del radio)
