HEIDENHAIN MANUALplus 620, CNC PILOT 640
333
4.22 Ciclos de taladr
ado

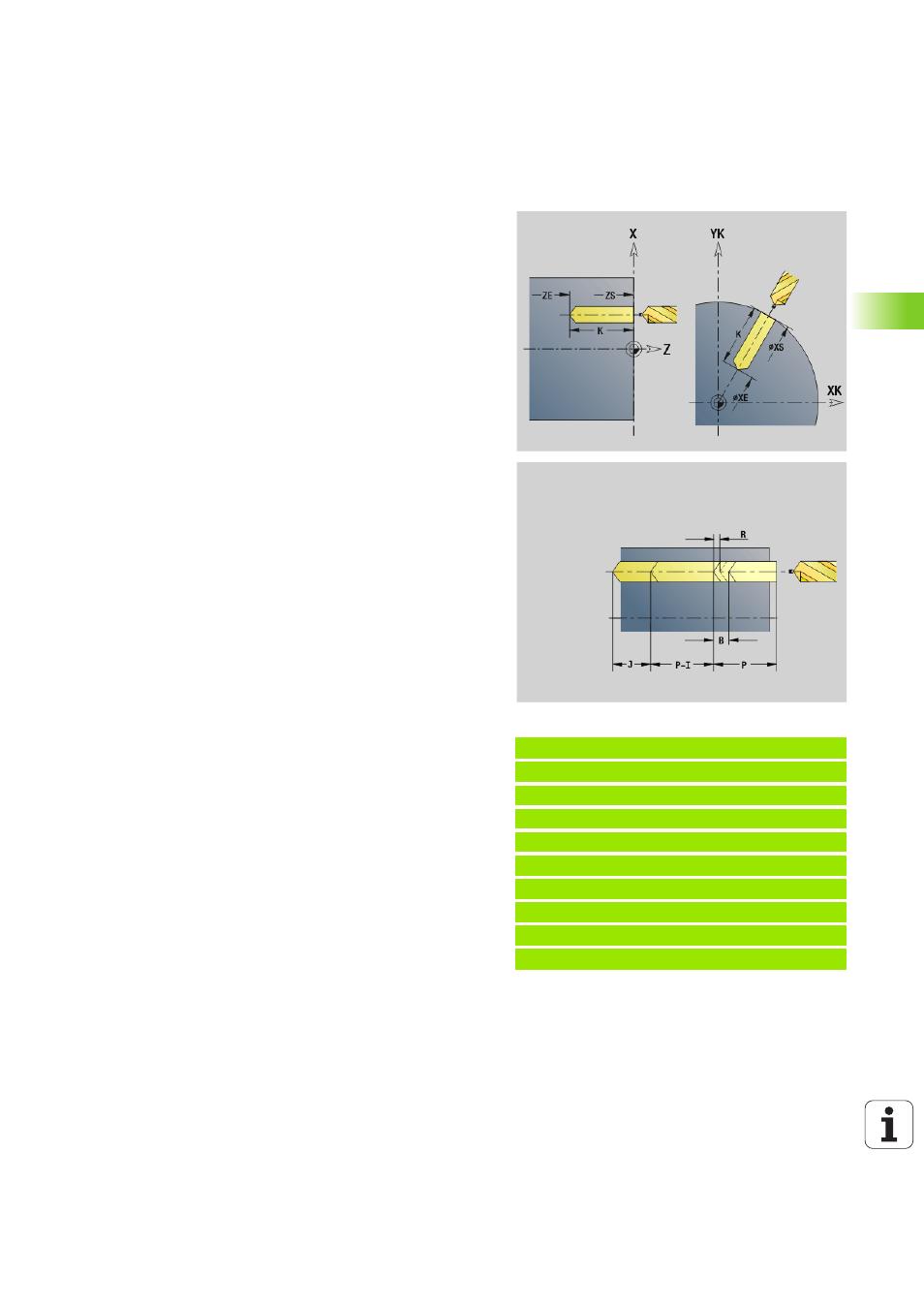

Taladrado profundo G74
G74 realiza taladrados axiales y radiales en varias fases con
herramientas fijas o motorizadas.
Beispiel: G74
. . .
N1 M5
N2 T4 G197 S1000 G195 F0.2 M103
N3 M14
N4 G110 C0
N5 G0 X80 Z2
N6 G745 XK0 YK0 Z2 K80 Wi90 Q4 V2
N7 G74 Z-40 R2 P12 I2 B0 J8 [Taladrar]
N8 M15
. . .
Parámetro
ID
Contorno de taladrado - nombre de la descripción del taladrado
NS
Número de frase del contorno
Referencia al contorno de taladrado (G49-, G300- o
G310-Geo)
Sin datos: taladro individual sin descripción del contorno
XS
Punto inicial del taladrado radial (cota de diámetro)
ZS
Punto inicial del taladrado axial
XE
Punto final de taladrado radial (Cota de diámetro)
ZE
Punto final de taladrado axial
K
Profundidad de taladrado (como alternativa a XE/ZE)
P
1ra prof. taladro
I
Valor de reducción (por defecto: 0)
B
Distancia de retroceso (por defecto: al "punto inicial del
taladrado")
J
Profundidad de taladrado mínima (por defecto: 1/10 de "P")
R
Distancia de seguridad interior
A
Longitud de taladrado inicial/taladrado pasante – (por defecto: 0)
V
Variante de taladrado pasante Reducción del avance (50 %) -
(por defecto: 0)
0: Sin reducción del avance
1: Reducción del avance en taladrado pasante
2: Reducción del avance en taladrado inicial
3: Reducción del avance en taladrado inicial y pasante
RB
Plano de retroceso (taladrados radiales: cota de diámetro) - (por
defecto: al punto de partida o a la distancia de seguridad)
E
Tiempo de espera para la rotura de viruta en el fondo del
taladro (en segundos) - (por defecto: 0)
D
Velocidad de retroceso y alimentación dentro del taladro (por
defecto: 0)
0: Avance rápido
1: Avance
BS
Inicio número de elemento (número del primer taladro de un
patrón que debe mecanizarse)
BE:
Final número de elemento (número del último taladro de un
patrón que debe mecanizarse)
H
Freno (de cabezal) off (por defecto: 0)
0: Freno de cabezal On
1: Freno de cabezal Off
