Generator
Generator
Breaker
L1
L2
L3
Generator Bus Load Bus
Generator
Bus Metering
Load Bus
Metering
P0071-76
LOAD
Mains
Breaker Mains Bus
Mains Bus
Metering
A
B
C
Generator
Breaker
Control Output
Mains Breaker
Control Output
86 88 90 103 101 100 93 95 97
Bus 2 Bus 1
DGC-2020HD

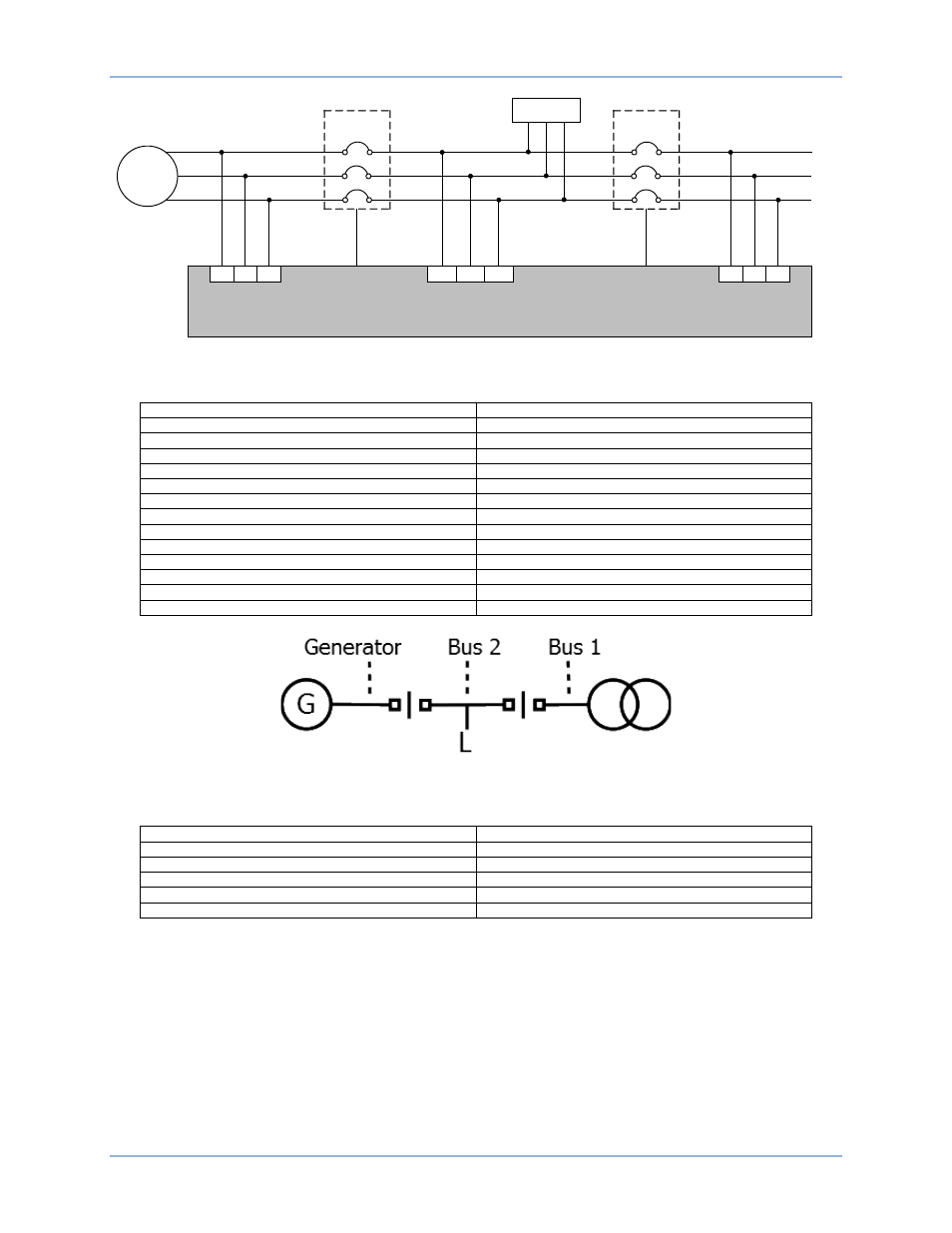

Figura 37. Configuración del disyuntor del sistema: Control del disyuntor del generador y de la red
de alimentación principal con la característica opcional Medición de bus de carga
English Español
Generator Generador
Generator Bus Bus de generador
Generator Breaker Disyuntor de generador
Generator Bus Metering Medición de bus de generador
Generator Breaker Control Output Salida de control de disyuntor de generador
Load Bus Bus de carga
LOAD CARGA
Load Bus Metering Medición de bus de carga
Mains Breaker Disyuntor de red principal
Mains Bus Bus de red principal
Mains Breaker Control Output Salida de control de disyuntor de red principal
Mains Bus Metering Medición de red principal
Bus 1 Bus 1
Figura 38. Configuración del disyuntor del sistema: Control del disyuntor del generador y
de la red de alimentación principal con la característica opcional Medición de bus de carga,
como se muestra en Ajustes del sistema de BESTCOMSPlus.
English Español
Generator Generador
Bus 1 Bus 1
Bus 2 Bus 2
G G
L L (Carga)
Ajuste de configuración del disyuntor del sistema
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, System Parameters, System Settings
Ruta de navegación del panel frontal: Settings Explorer > System Parameters > System Settings
El ajuste de Configuración del disyuntor del sistema permite seleccionar la configuración que corresponda
para el control del disyuntor. Las opciones disponibles incluyen: Sin control del disyuntor, Control del
disyuntor del generador, Control del disyuntor del generador y de la red de alimentación principal y Control
del disyuntor del generador y de la red de alimentación principal con bus de carga. En BESTCOMSPlus,
se proporciona un diagrama de una línea para cada configuración del disyuntor como ayuda para poder
realizar una selección correcta. Se puede programar cada bus con una etiqueta de texto que describa
su uso. Se admite un máximo de 64 caracteres alfanuméricos. Esta etiqueta aparecerá en BESTCOMSPlus
para facilitar la configuración y programación.
