9469372990 Rev B 55
o Tiempo de transferencia máximo
o Tiempo máximo en paralelo
o Retardo de transición abierta
• VLL gen
• Hz gen
• A c.a. gen
• kW
• kVAr
• FP (factor de potencia)
• Retardo/adelanto de FP
• VLL de bus1
• Hz de bus1
• VLL de bus2 (opcional)
• Hz de bus2 (opcional)
• Comando de DG
o Abierto, Cerrado o Ninguno
• Comando de MB
o Abierto, Cerrado o Ninguno
Diagrama de una línea de configuración del sistema
En el panel frontal se muestra un diagrama de una línea de la configuración del disyuntor del sistema.
Este diagrama cambia en tiempo real para reflejar el estado actual de los disyuntores.
El diagrama de una línea aparece en las pantallas Generalidades y Resumen del panel frontal. La
pantalla Resumen proporciona mediciones para los parámetros del generador y del bus, y para los
controles del disyuntor. El diagrama de una línea se muestra en la parte superior, los parámetros del
generador y del bus se muestran debajo del diagrama y los controles del disyuntor se muestran en la
parte inferior. Para enviar una solicitud de apertura o cierre del disyuntor, seleccione la opción de menú
adecuada y presione Editar.

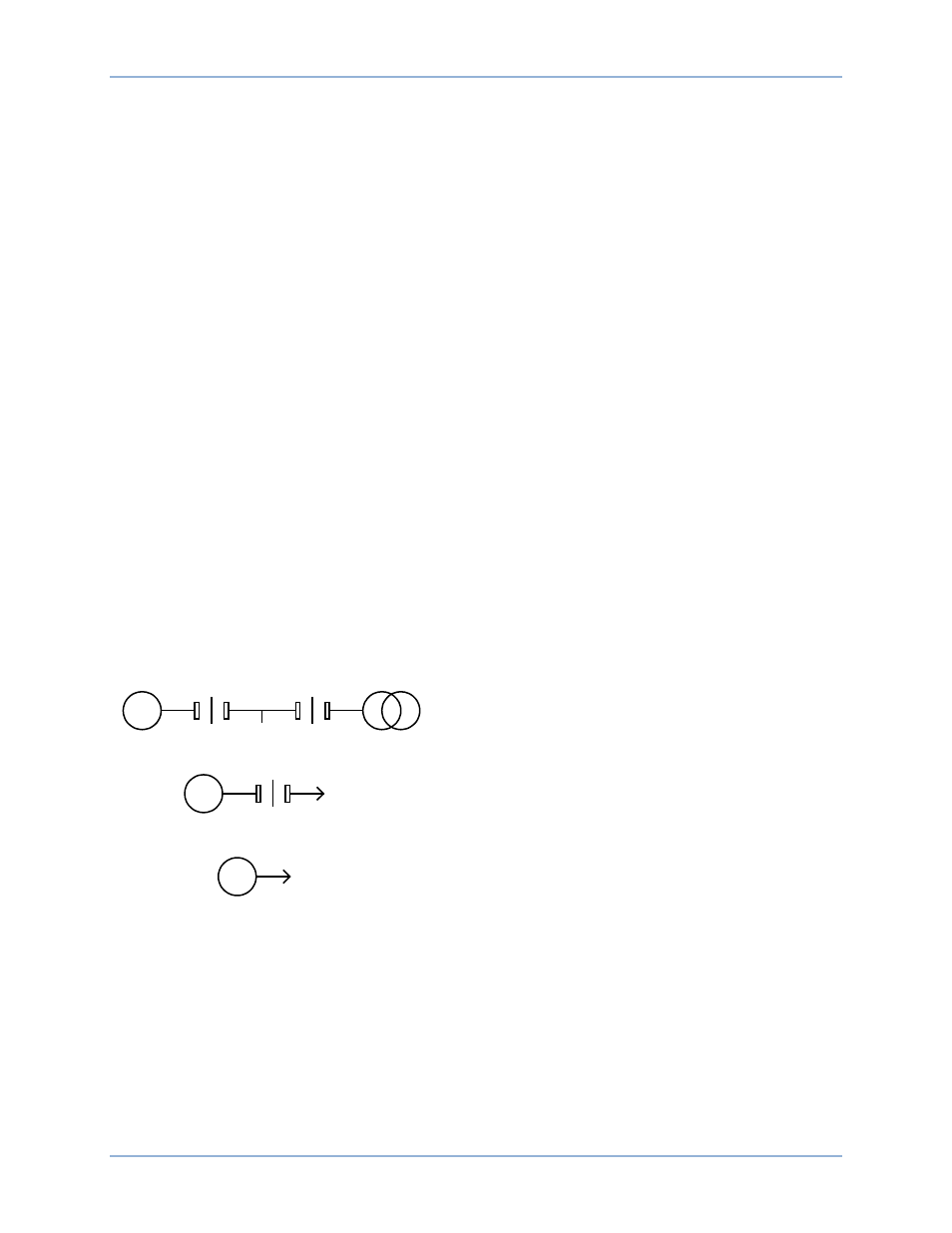

La Figura 17, que aparece a continuación, ilustra las distintas configuraciones del diagrama de una línea.
Disyuntores del generador y de la red principal con
detección de carga
Disyuntores del generador y de la red principal
Disyuntor del generador
Ninguno
Figura 17. Configuración del sistema de diagramas de una línea
Los diagramas de la Figura 17 muestran todos los disyuntores en la posición abierta y todos los buses en
estado inactivo/inestable. Los estados del disyuntor y del bus que figuran en el diagrama cambian en
tiempo real para reflejar el estado real del disyuntor y del bus. Cuando el disyuntor está abierto, la línea
entre los contactos es vertical y cuando el disyuntor está cerrado, la línea es horizontal. Un bus estable
se indica mediante un rectángulo con relleno y un bus en otro estado que no sea estable se indica
mediante un rectángulo sin rellenar. Consulte la Error! Reference source not found. para los distintos
estados del disyuntor y del bus.
G
L
G L
G L
P0071-90
DGC-2020HD Controles e Indicadores
