9469372990 Rev B 337
Tipo de entrada
Se puede configurar una entrada analógica remota para controlar una señal de tensión o corriente.
Retardo de armado
Un retardo de armado ajustable por el usuario inhabilita la protección de entradas analógicas remotas durante
el arranque del motor. Si el retardo de armado se establece en cero (0), la protección de entrada está activa
en todo momento, incluso cuando el motor no está en funcionamiento. Si el retardo de armado se establece
en un valor diferente a cero, la protección de entrada está inactiva cuando el motor no está en funcionamiento
y no se activa hasta después de que el motor arranque y el retardo de armado haya transcurrido.
Tipo de alarma fuera de intervalo
Una alarma fuera de intervalo le avisa al usuario de un cable de entrada analógica remota abierto o dañado.
Intervalos
Se deben establecer intervalos para el tipo de entrada seleccionada. Parámetro mín. guarda correlación
con Corriente de entrada mín. o Tensión de entrada mín. y Parámetro máx. guarda correlación con
Corriente de entrada máx. o Tensión de entrada máx.
Umbrales
Existen cuatro umbrales programables para cada elemento de entrada analógica remota. Cada umbral
tiene un ajuste de modo, un ajuste de umbral, un ajuste de retardo de activación y un ajuste de alarma.
Modo
El modo se puede establecer en Superior o Inferior. Si se selecciona el modo Superior, se anunciará una
alarma cuando la entrada medida aumente por encima del ajuste del umbral mientras dure el retardo
de activación. Si se selecciona el modo Inferior, se anunciará una alarma cuando la entrada medida
disminuya por debajo del ajuste del umbral mientras dure el retardo de activación.
Configuración de alarma
Cada elemento del umbral de protección de entradas analógicas remotas se puede configurar
independientemente para anunciar una alarma o prealarma, o como solo estado cuando la entrada
medida supera el umbral. Un ajuste de retardo de activación ajustado por el usuario retarda el anuncio
de la alarma hasta después de que se haya superado el umbral. La protección de entrada analógica
remota está inhabilitada cuando la configuración de alarma se establece en “Ninguna”.
Conexiones lógicas
Las conexiones lógicas de protección de entradas analógicas remotas se establecen en la pantalla

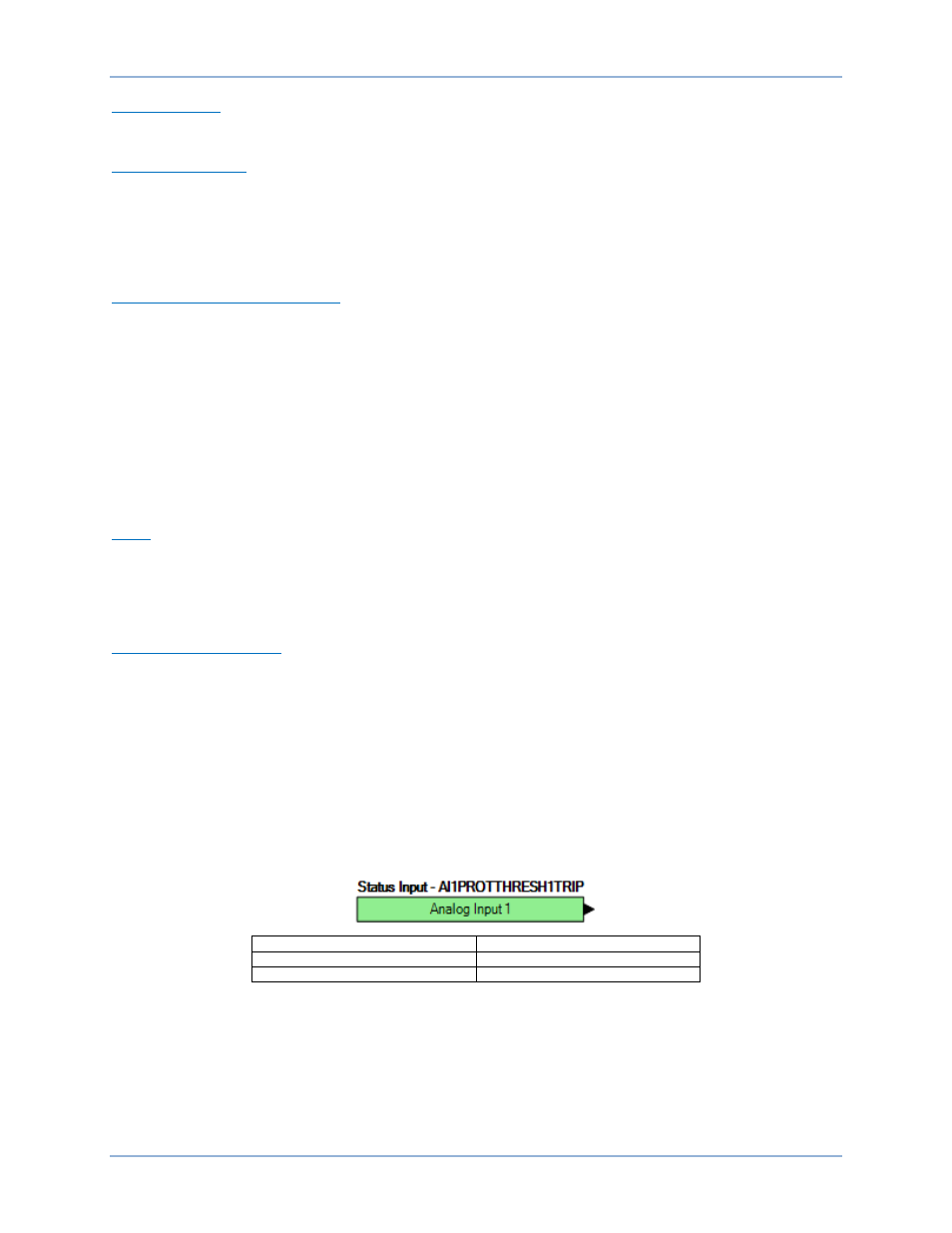

BESTlogicPlus, en BESTCOMSPlus. El bloque lógico Entrada analógica 1, Umbral 1 se ilustra en la
Figura 195. La salida es verdadera (true) durante una condición de disparo. Los bloques lógicos de la
alarma y la prealarma son similares.
English Español
Status Input Entrada de estado
Analog Input 1 Entrada analógica 1
Figura 195. Bloque lógico de protección de entradas analógicas remotas
Ajustes de funcionamiento
Los ajustes de funcionamiento de protección de entradas analógicas remotas se configuran en la
pantalla de ajustes AEM x Entrada #y (donde x = 1 a 4 e y = 1 a 8) (Figura 196) en BESTCOMSPlus.
DGC-2020HD AEM-2020
