electrógeno. El ajuste de factor de escala se implementa cuando se determina que el DGC-2020HD
funciona en una configuración de línea baja. Si se asigna la función Traspaso a línea baja a una entrada
de contacto a través de la pantalla Funciones programables, el estado de la entrada de contacto y la
configuración detectada serán ORed. Esto significa que, si uno o ambos parámetros son verdaderos
(true), se determinará que el sistema está configurado para línea baja. El valor del ajuste del factor de
escala sirve como multiplicador para el ajuste de captación. Por ejemplo, si el DGC-2020HD recibe una
entrada de contacto de factor de escala y el ajuste de este factor es 2 000, el ajuste de captación se
duplicará (2 000 × captación).
Configuración de alarmas
Un anuncio de sobre/subpotencia puede estar seleccionado por el usuario para que dispare una prealarma
(advertencia) o alarma (apagado). También puede estar configurado por el usuario para que cierre una
salida programable.
El estado del elemento se encuentra disponible en la lógica programable de BESTlogicPlus cuando la opción
“Solo estado” está seleccionada.
Conexiones lógicas
Las conexiones lógicas del elemento de potencia se realizan en la pantalla de BESTlogicPlus, en

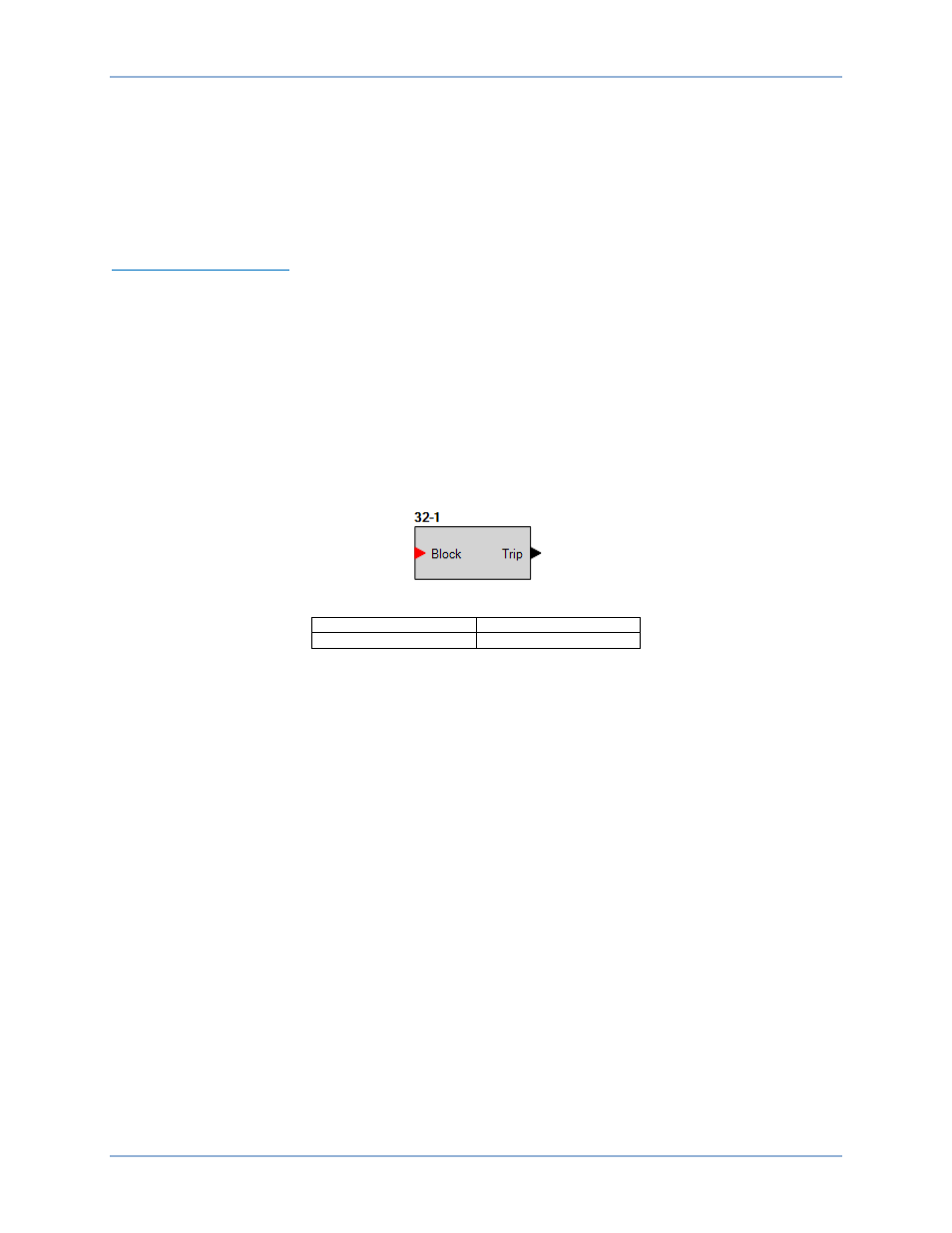

BESTCOMSPlus. El bloque lógico del elemento de potencia se ilustra en la Figura 82. Cuando la entrada
de bloque es verdadera, queda inhabilitado el elemento 32. La salida de disparo es verdadera cuando el
elemento 32 está en una condición de disparo.
Figura 82. Bloque lógico del elemento de potencia
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de potencia están configurados en la pantalla de ajustes
de potencia (Figura 83) en BESTCOMSPlus. Los intervalos de ajuste están definidos en el capítulo
Especificaciones.
