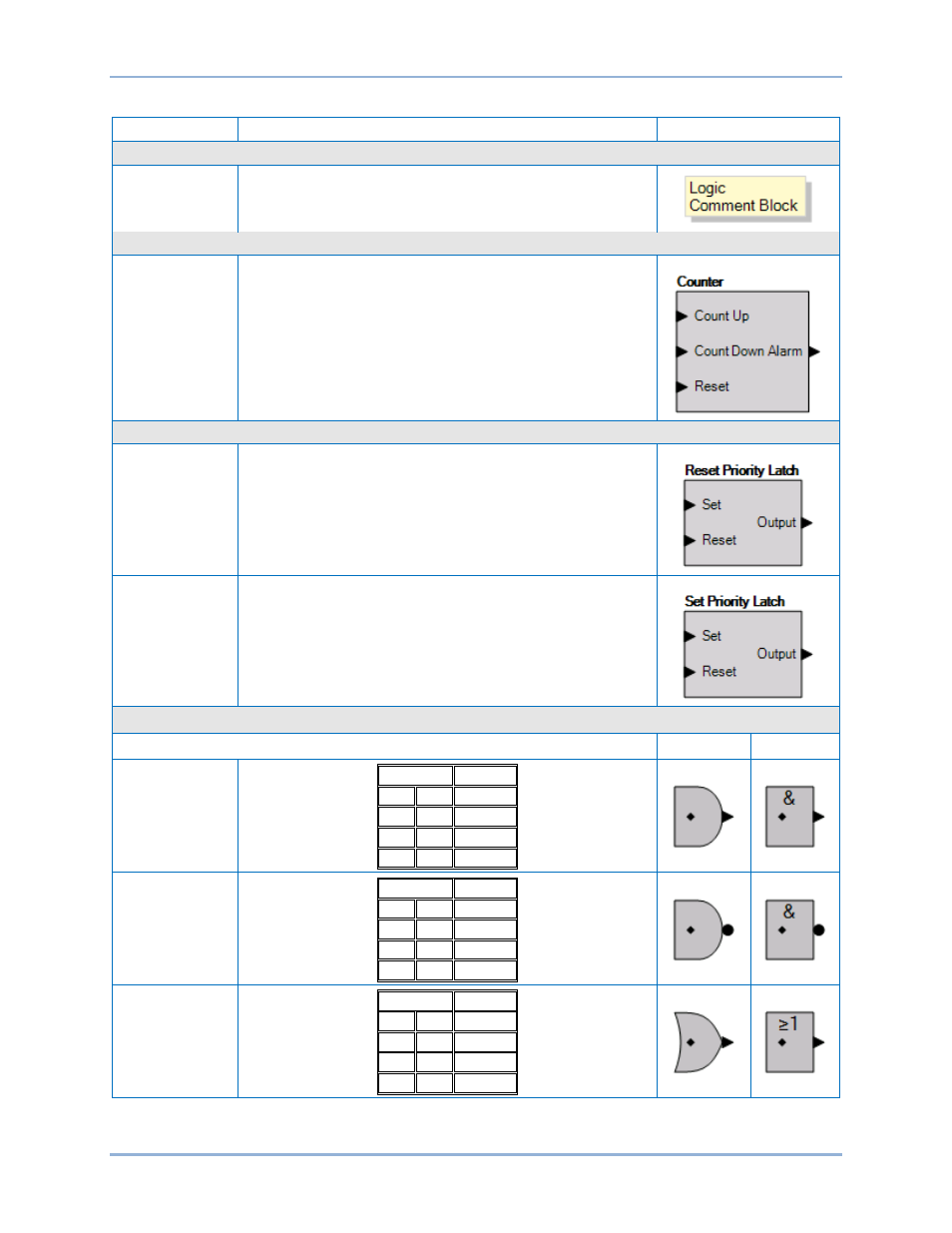

Tabla 63. Grupo de componentes, nombres y descripciones
Nombre
Descripción
Símbolo
Bloques de comentarios
Bloque de
comentarios
El bloque de comentarios lógicos se utiliza para colocar notas
en la lógica.
Contadores
Contadores
Un contador lógico provoca una salida de alarma verdadera
cuando el recuento transcurrido es igual o mayor que el ajuste
de Recuento de disparos después de que se ha producido una
transición de falso a verdadero en la entrada de Recuento
ascendente de la lógica conectada. Un flanco ascendente en
la entrada Restablecer restablecerá el contador. El recuento se
reducirá en 1 cada vez que se produzca una transición de falso
a verdadero. Haga doble clic o clic con el botón derecho en el
contador lógico para seleccionar los contadores de 1 a 8.
Enclavamientos
Restablecer
enclavamiento
de prioridad
El enclavamiento se establece cuando la entrada Establecer es
verdadera y la entrada Restablecer es falsa. El enclavamiento se
elimina cuando la entrada Restablecer se convierte en verdadera.
Establecer
enclavamiento
de prioridad
El enclavamiento se establece cuando la entrada Establecer
es verdadera. El enclavamiento se elimina cuando la entrada
Establecer es falsa y la entrada Restablecer es verdadera.
Compuertas lógicas
ANSI*
IEC*
AND
Entrada Salida
0
0
0
0
1
0
1
0
0
1
1
1
NAND
Entrada Salida
0
0
1
0
1
1
1
0
1
1
1
0
OR
Entrada Salida
0
0
0
0
1
1
1
0
1
1
1
1
