9469372990 Rev B 157

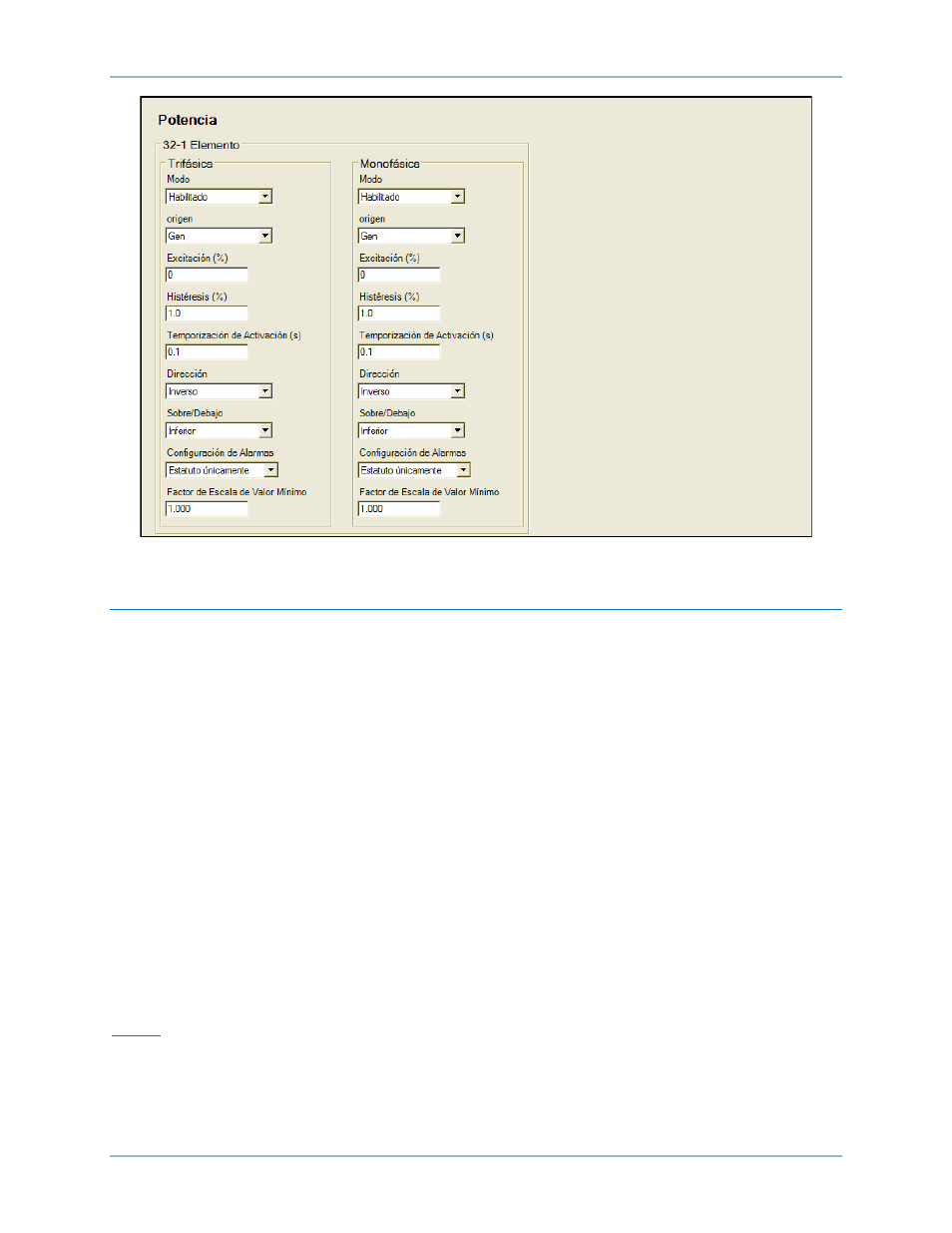

Figura 83. Explorador de ajustes, Protección del generador, Potencia
Pérdida de excitación (40Q)
Dos elementos de protección de pérdida de excitación (40Q) controlan la potencia reactiva trifásica
o monofásica (VAr).
Los dos elementos idénticos de protección de pérdida de excitación se denominan 40Q-1 y 40Q-2. Las
conexiones lógicas de los elementos se realizan en la pantalla de BESTlogicPlus, en BESTCOMSPlus.
Los ajustes necesarios para el funcionamiento de los elementos se configuran en la pantalla de Pérdida
de excitación en BESTCOMSPlus.
Ruta de navegación de BESTCOMSPlus: Settings Explorer, Generator Protection, Power, Loss of
Excitation (40Q)
Ruta de navegación del panel frontal: Settings Explorer > Protection > Settings Group x (where x = 0
to 3) > Power Protection > Loss of Excitation (40Q)
Funcionamiento de los elementos
Se proporcionan dos conjuntos de ajustes por pérdida de excitación para cada elemento: uno para las
conexiones trifásicas y otro para las conexiones monofásicas del generador. El ajuste de captación
ingresado está basado en el porcentaje de kVAr nominales de la máquina en la pantalla de Datos
nominales. Cuando se recibe una entrada de contacto de traspaso a monofásica, el DGC-2020HD pasa
automáticamente de los ajustes de pérdida de excitación trifásica a los ajustes de pérdida de excitación
monofásica. Un elemento 40Q controla la potencia reactiva trifásica cuando está activa la detección
trifásica, o la potencia reactiva monofásica si está activa la detección monofásica.
Fuente
Los ajustes de Fuente configuran un elemento de pérdida de excitación para controlar los terminales
de entrada de detección del generador o los de entrada de detección del bus.
