80 9469372990 Rev B
En determinadas aplicaciones, puede ser ventajoso modificar el funcionamiento estándar de los relés de
marcha, prearranque o arranque del DGC-2020HD. Si se lo desea, estos relés se pueden configurar para
funcionar fuera de su funcionalidad predefinida. Por ejemplo, si el grupo electrógeno no necesita asistencia
para arrancar las bujías incandescente, el relé de prearranque se puede asignar a otra tarea. Si se configuran
estos relés como programables, estará disponibles en la lógica programable de BESTlogic™Plus para que
se puedan utilizar de la misma manera que las demás salidas de relés programables. El funcionamiento
predefinido o programable de los relés de marcha, prearranque y arranque se selecciona en la pantalla
Control de relés del (Figura 28). Consulte el capítulo BESTlogicPlus para obtener más información sobre
la lógica programable del DGC-2020HD.

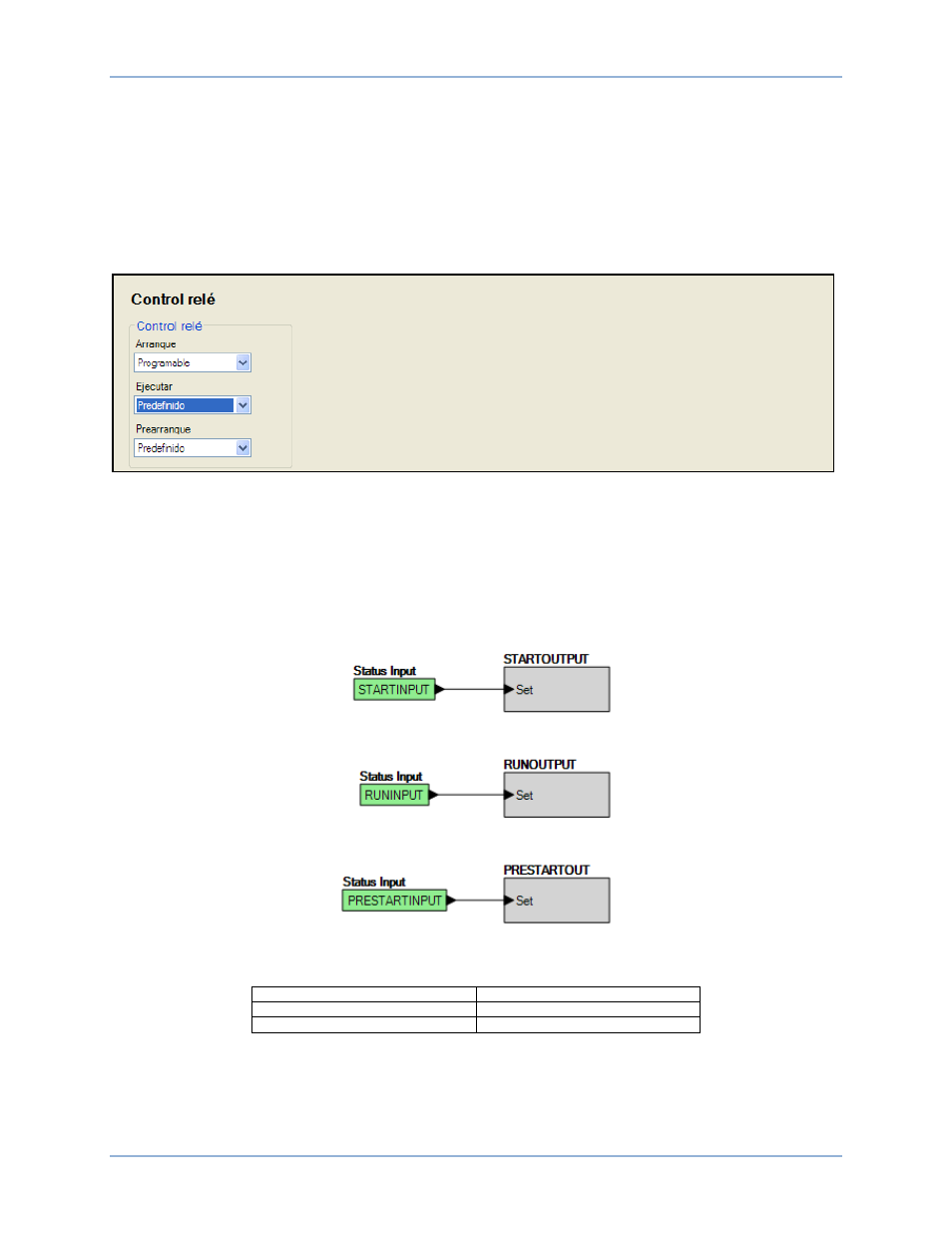

Figura 28. Explorador de ajustes, Parámetros del sistema, pantalla de Control de relés
La funcionalidad predefinida está disponible como una entrada a la lógica. Si se selecciona Programable
como modo de control del relé, conectar la función de entrada predefinida correspondiente al relé ocasionará
que este funcione como si Predefinido estuviera seleccionado como tipo de control de relé. No obstante,
se puede combinar con otra lógica para crear un funcionamiento que sea más versátil. Si Programmable
está seleccionado para un relé, pero no se utiliza en la lógica, ese relé nunca se cerrará.
En la Figura 29 se muestra un esquema lógico de ejemplo en el que se conectan las entradas
predefinidas directamente a las salidas del relé “programable” para los tres relés.
Figura 29. Ejemplo de esquema lógico de relés programables
English Español
Status input Entrada de estado
Set Establecer
Salidas por Contacto DGC-2020HD
