Grupos de ajustes
Cuatro grupos de ajustes permiten la adaptación de los ajustes de coordinación para optimizarlos en
función de una situación predecible.
Estos cuatro grupos de ajustes se denominan Grupo de ajuste 0, Grupo de ajuste 1, Grupo de ajuste 2
y Grupo de ajuste 3. Las conexiones lógicas del grupo de ajuste se establecen en la pantalla de
BESTlogicPlus, en BESTCOMSPlus.
Funciones del grupo de ajuste
El grupo de ajustes que está activo en cualquier momento dado está controlado por la lógica de selección
de grupo de ajuste. Esta lógica de función permite la selección (lógica) manual.
Entradas lógicas
Esta función controla las entradas lógicas D0 a D3 y cambia el grupo de ajuste activo según el estado de
estas tres entradas. Estas entradas pueden estar conectadas a expresiones lógicas, como las salidas de
detección de contactos.
Salidas lógicas
La lógica de la función del grupo de ajuste tiene cuatro salidas variables lógicas, SG0 a SG3. La variable
apropiada se confirma cuando se activa cada grupo de ajuste. Estas variables lógicas se pueden utilizar
en la lógica programable para modificar la lógica en función de la cual se activa un grupo de ajuste.
Modificación de grupos de ajustes
Cuando el DGC-2020HD pasa a un nuevo grupo de ajuste, todas las funciones se restablecen e inicializan
con los nuevos parámetros de funcionamiento. El cambio de ajustes se produce de inmediato para que
el DGC-2020HD no esté fuera de línea en ningún momento.
Selección del grupo de ajuste
Hay una correlación directa entre cada entrada lógica y el grupo de ajuste que se seleccionará. Es decir,
la confirmación de la entrada D0 selecciona el grupo SG0 y la confirmación de la entrada D1 selecciona
el grupo SG1, y así sucesivamente. El grupo de ajuste activo se enclava una vez que se ha leído la
entrada para que ambos, entrada y grupo, puedan ser pulsados. No es necesario que se mantenga la
entrada. Si una o más entradas se confirman al mismo tiempo, se activará el grupo de ajuste numéricamente
más alto. Para que el cambio de grupo de ajuste tenga lugar, un pulso debe estar presente durante
aproximadamente un segundo.
Conexiones lógicas
Las conexiones lógicas del grupo de ajuste se establecen en la pantalla de BESTlogicPlus, en

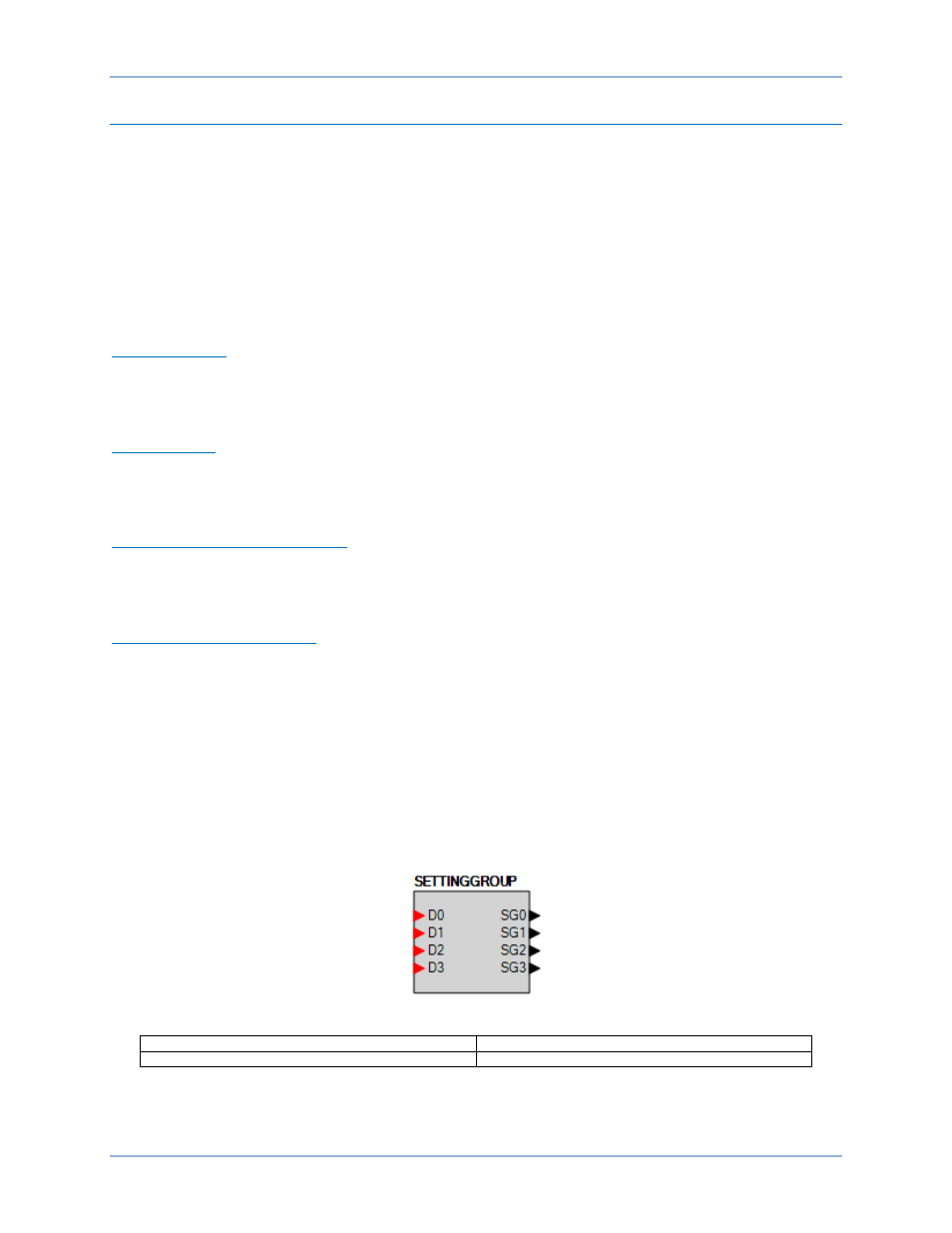

BESTCOMSPlus. El bloque lógico del elemento de grupo de ajuste se ilustra en la Figura 87.
Figura 87. Bloque lógico de grupo de ajuste
English Español
Settinggroup lógico del elemento de grupo de ajuste
