9469372990 Rev B 153
Configuración de TT de fase
La función 51/27R controla la tensión de línea (Vl). La Tabla 46 muestra las mediciones de tensión que
cada elemento 51 utiliza para cada posible conexión de TT de fase.
Tabla 46. Referencia cruzada de conexiones de TT de fase
Conexión de TT de fase 51A 51B 51C
4W Vab Vbc Vca
3W Vab Vbc Vca
AB Vab n/d n/d
BC n/d Vbc n/d
CA n/d n/d Vca
Conexiones lógicas
Las conexiones lógicas del elemento de sobrecorriente se realizan en la pantalla de BESTlogicPlus, en
BESTCOMSPlus. El bloque lógico del elemento de sobrecorriente se ilustra en la Figura 79. Cuando la
entrada de bloque es verdadera, queda inhabilitado el elemento 51. La salida de disparo es verdadera
cuando el elemento 51 está en una condición de disparo.

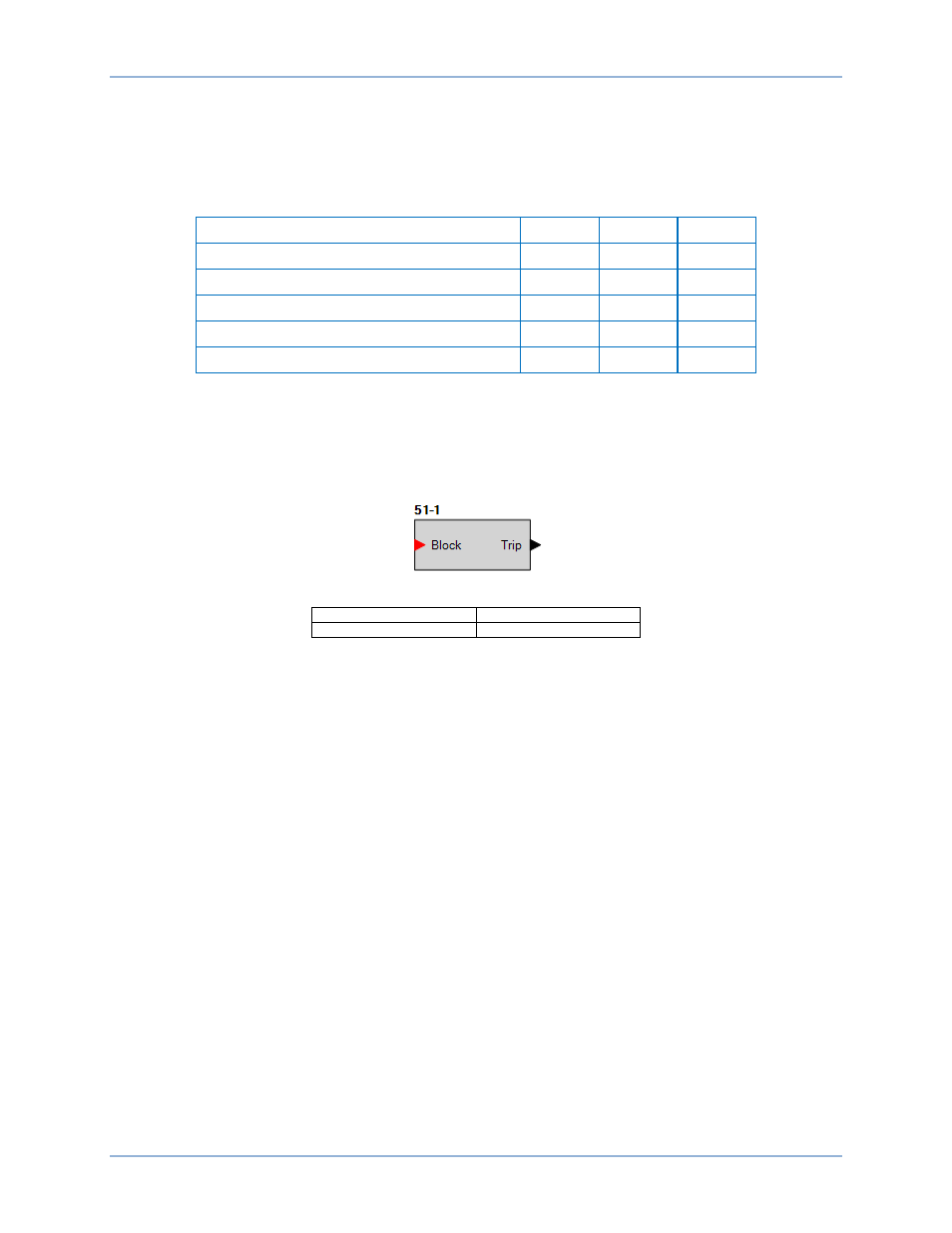

Figura 79. Bloque lógico del elemento de sobrecorriente
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de sobrecorriente están configurados en la pantalla de ajustes de
sobrecorriente (Figura 80) en BESTCOMSPlus. Los intervalos de ajuste están definidos en el capítulo
Especificaciones.
DGC-2020HD Protección del Generador
