9469372990 Rev B 243

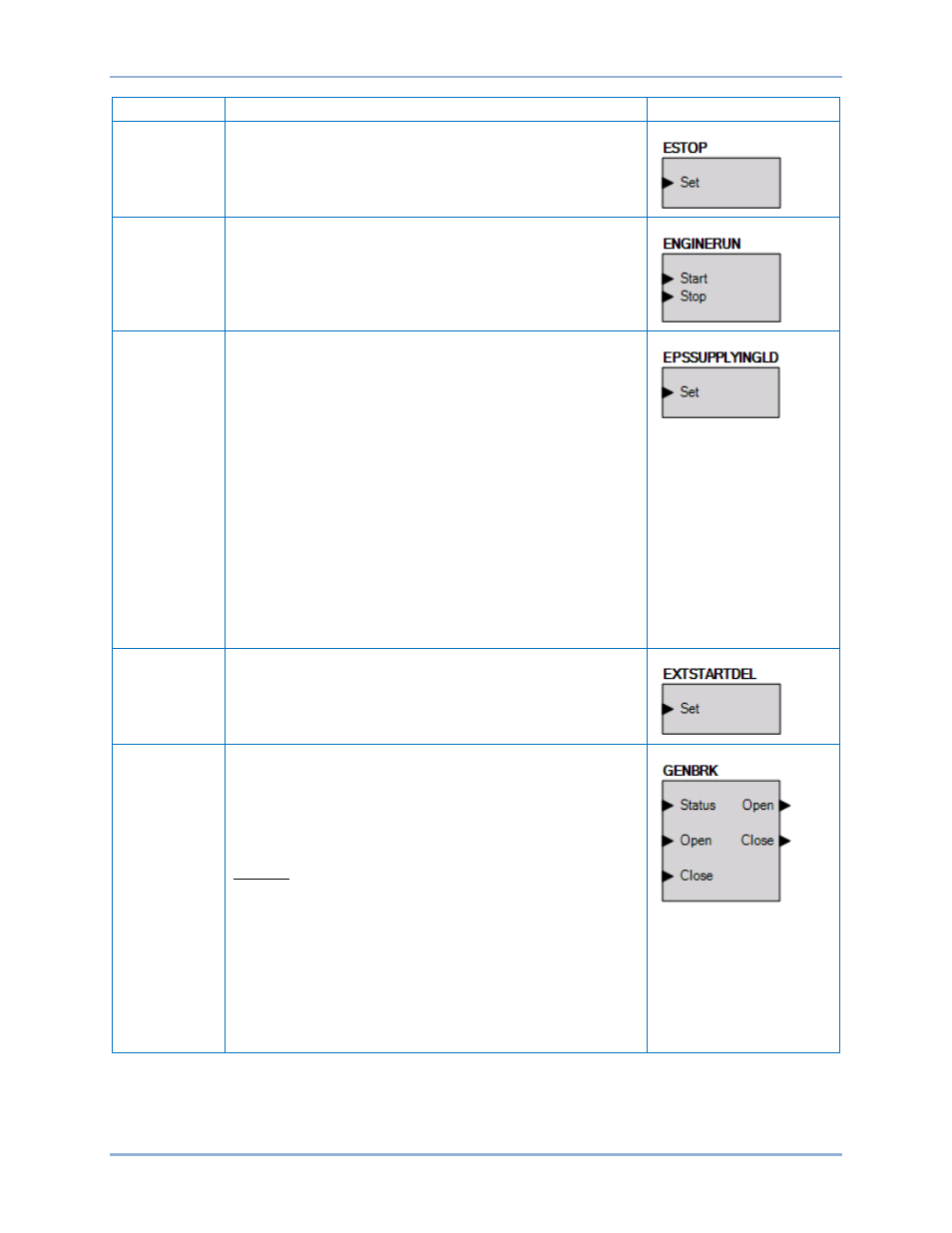

Nombre Descripción Símbolo
Parada de
emergencia
Cuando la entrada Establecer es verdadera, se anuncia una
alarma de Parada de emergencia y se enciende el LED de
Parada de emergencia en el RDP-110.
Marcha del
motor
La entrada Arrancar pone en marcha el generador. No se aplica
ninguna carga. El disyuntor permanece abierto. La entrada
Detener detiene el generador. El DGC-2020HD solo responde
a este elemento lógico cuando se encuentra en modo AUTO
(Automático).
Suministro de
carga del EPS
Cuando es verdadero, la entrada Establecer fuerza una
indicación de suministro de carga. Esto es útil cuando es
necesario que la indicación de suministro de carga sea
verdadera durante la ejecución de pruebas, pero la carga
del sistema no es suficiente para encender la indicación de
suministro de carga.
La indicación de suministro de carga es verdadera cuando
el elemento lógico de suministro de carga es verdadero y el
generador está estable (la tensión y la frecuencia se encuentran
dentro de los límites programados). Esto contrasta con el criterio
tradicional de suministro de carga, donde el suministro de carga
es verdadero cuando la corriente del generador supera un
porcentaje de la corriente de la devanado primario de
transformador de corriente (generalmente, el 3 % como mínimo).
Cuando la indicación de suministro de carga se ha activado
desde la lógica o desde los niveles de corriente del generador, el
DGC-2020HD entrará en un ciclo de enfriamiento cuando esté
en modo AUTO (automático) y se haya eliminado el contacto de
ATS.
Retardo de
arranque
externo
Si la entrada Establecer es verdadera mientras el DGC-
2020HD se encuentra en estado de Prearranque, el DGC-
2020HD permanecerá en ese estado hasta que la entrada
Establecer sea falsa.
Disyuntor del
generador
Este elemento se utiliza para conectar las señales de salida de
apertura y cierre del disyuntor del DGC-2020HD a los contactos
de salida física para abrir y cerrar el disyuntor del generador y
asignar la retroalimentación del estado del disyuntor a una entrada
de contacto. Además, las entradas de contacto se pueden asignar
para permitir que se implementen interruptores para iniciar
manualmente las solicitudes de apertura y cierre del disyuntor.
Entradas
Estado: Esta entrada permite que se asigne una entrada de
contacto que enviará la retroalimentación del estado del disyuntor
al DGC-2020HD . Cuando la entrada de contacto está cerrada,
se indica que el disyuntor está cerrado. Cuando la entrada de
contacto está abierta, se indica que el disyuntor está abierto.
Abrir: Esta entrada posibilita la asignación de una entrada
de contacto para iniciar una solicitud de apertura manual del
interruptor. Cuando se emiten pulsos para que esta entrada
se cierre mientras el DGC-2020HD está en modo MARCHA
o AUTO (automático), se abrirá el disyuntor.
DGC-2020HD BESTlogic™Plus
