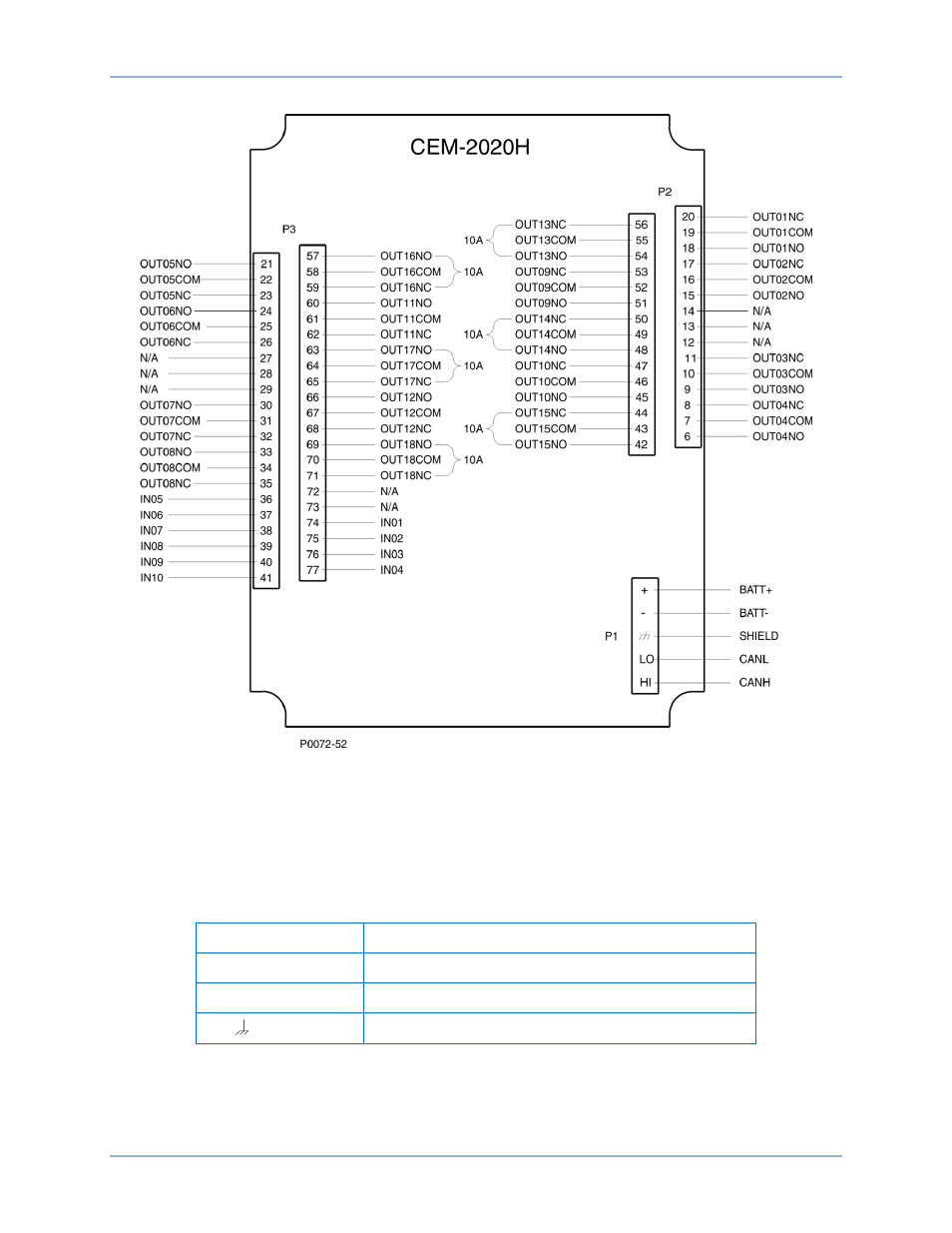

Figura 205. Terminales de entradas y salidas de contacto del CEM-2020H
Interfaz CAN
Estos terminales brindan comunicación mediante el protocolo SAE J1939 y comunicación de alta
velocidad entre el módulo de expansión de contacto y el DGC-2020HD. Las conexiones entre el
CEM-2020 y el DGC-2020HD se deben realizar con un cable de par trenzado blindado. En la
Tabla 92 se detallan los terminales de la interfaz CAN. Consulte la Figura 206 y la Figura 207.
Tabla 92. Terminales de la interfaz CAN
Terminal Descripción
P1- AL (CAN A) Conexión alta con CAN (cable amarillo)
P1- BA (CAN B) Conexión baja con CAN (cable verde)
P1- (BLINDAJE) Conexión de drenaje con CAN
