330 9469372990 Rev B
Los módulos de expansión analógicos están contenidos en cajas de plástico encapsuladas, que pueden
montarse en la posición que resulte más conveniente. La estructura del módulo de expansión analógico
es lo suficientemente duradera como para que se lo instale directamente en un grupo electrógeno,
utilizando un equipo de montaje de ¼ de pulgada. La selección del equipo estar basada en las
condiciones de envío/transporte y funcionamiento. El torque aplicado a las piezas de montaje no debe
exceder las 65 in-lb (7,34 N•m).

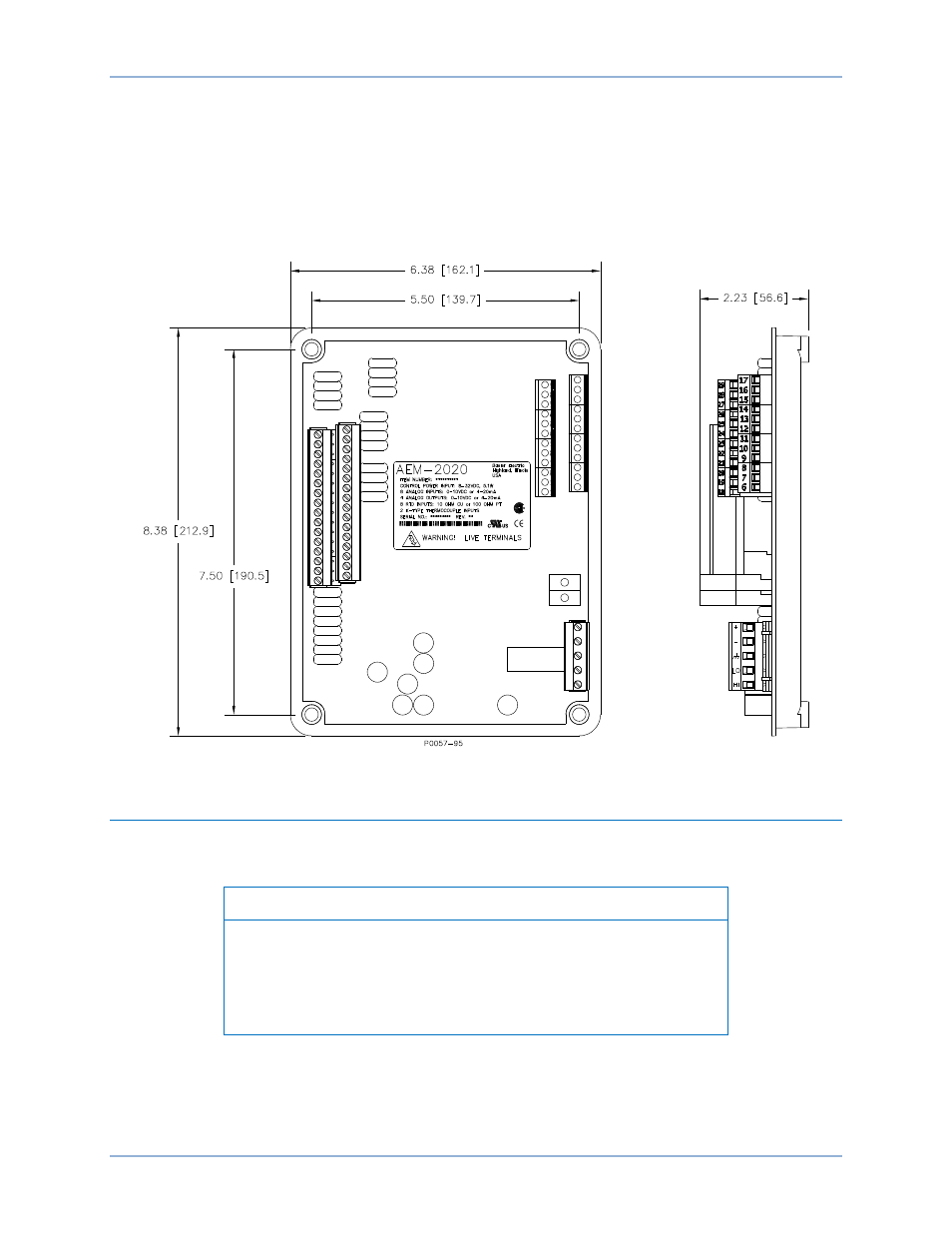

Consulte la Figura 186 para conocer las dimensiones totales del AEM-2020. Todas las dimensiones
están expresadas en pulgadas, con el equivalente en milímetros entre paréntesis.
Figura 186. Dimensiones totales del AEM-2020
Conexiones
Las conexiones de los módulos de expansión analógicos dependen de la aplicación. Un cableado
incorrecto podría dañar el módulo.
Notas
La potencia de servicio de la batería debe tener la polaridad correcta.
Si bien la polaridad inversa no causará ningún daño, el AEM-2020
no funcionará.
Asegúrese de que el AEM-2020 esté conectado a tierra mediante un
cable de cobre calibre 12 AWG (3,31 mm 2 ) o superior, conectado al
terminal a masa en el módulo.
Terminaciones
La interfaz de terminales consta de conectores enchufables y un conector que se monta permanentemente
con terminales de compresión que se atornillan.
AEM-2020 DGC-2020HD
