9469372990 Rev B 155
Modos Superior e Inferior
Un ajuste Superior/Inferior configura un elemento de potencia para que produzca un disparo ante una
condición de sobrepotencia o de subpotencia.
Captación y disparo
Cuando la potencia activa calculada aumenta por encima del umbral establecido por el ajuste de captación,
se activa un cronómetro que comienza a medir el tiempo para iniciar un disparo.
El tiempo de funcionamiento del cronómetro depende del Retardo de activación. Si este tiene un valor
cero (0), el elemento 32 actuará inmediatamente, sin ningún retardo intencional.
Si una condición de captación de potencia persiste durante el lapso estipulado en el ajuste de Retardo
de activación del elemento, la salida de disparo del elemento será verdadera. En BESTlogicPlus, la
salida de disparo puede estar conectada a otros elementos lógicos o a una salida física de relé para
anunciar la condición e iniciar una acción correctiva.
Si la condición de captación desaparece antes de que se agote el retardo de activación del elemento,
el cronómetro se restablecerá, no se realizará ninguna acción correctiva y el elemento estará preparado
nuevamente para responder a cualquier otra condición de sobre/subpotencia.
Dirección de flujo de potencia
Además de sobrepasar el umbral establecido por el ajuste de captación, la dirección del flujo de potencia
(directa o inversa) debe coincidir con el ajuste de dirección del elemento 32, para que este pueda funcionar.
En el DGC-2020HD, las direcciones directas e inversas están definidas por la polaridad de las conexiones
de tensión y corriente de los controladores, como se muestra en la Figura 81. De acuerdo con la convención
de polaridad de IEEE, la potencia directa se define como de bus a línea y la potencia inversa, como de
línea a bus.

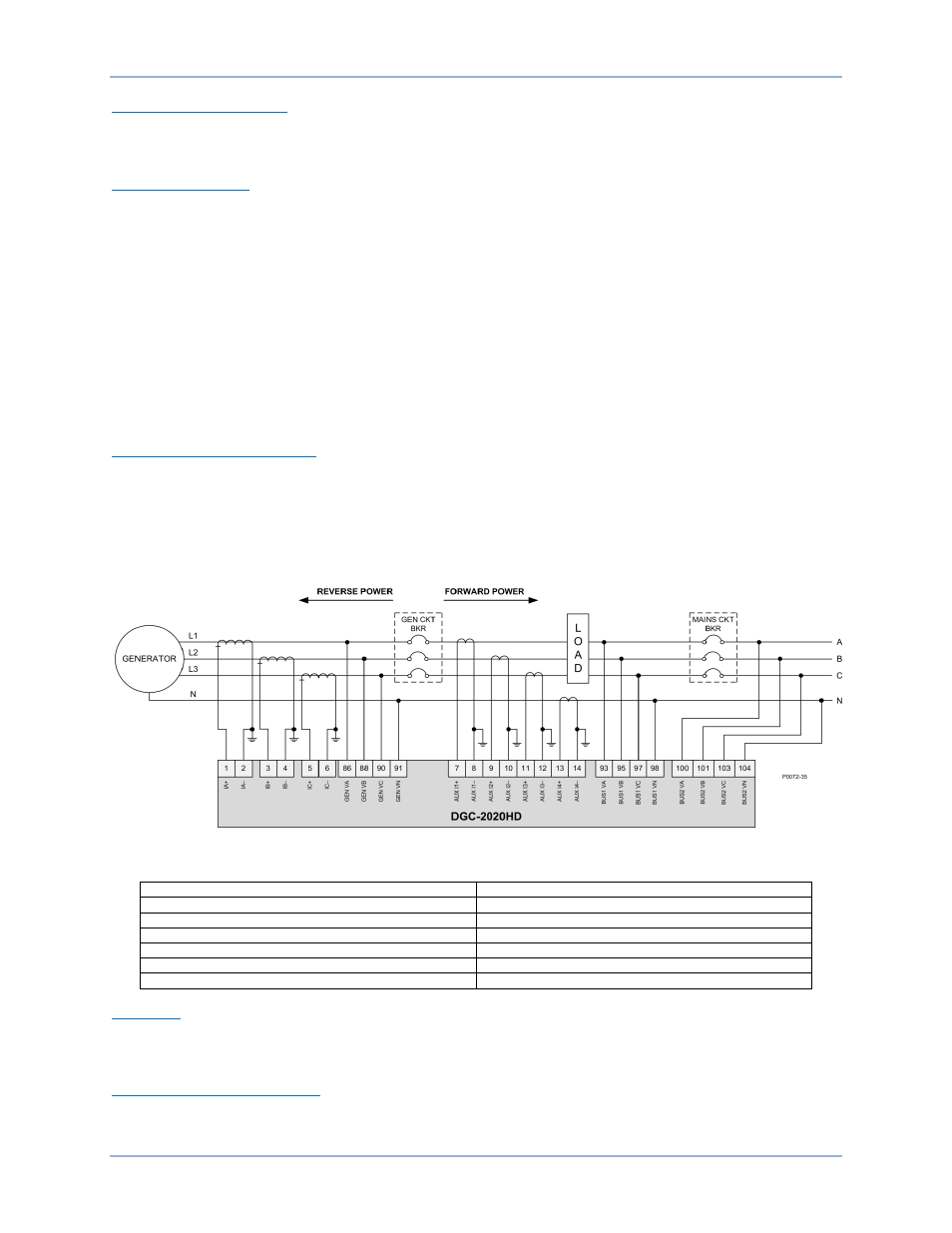

Figura 81. Dirección de flujo de potencia definida por la polaridad de las conexiones de tensión y corriente
English Español
GENERATOR GENERADOR
REVERSE POWER POTENCIA INVERSA
FORWARD POWER POTENCIA DIRECTA
GEN CKT BKR DSY CIR GEN
LOAD CARGA
MAINS CKT BKR DSY CIR RED PPAL
Histéresis
El ajuste de histéresis funciona como una pérdida de señal de sobretensión evitando la interrupción
rápida de la salida de la excitación.
Factor de escala de línea baja
El ajuste del factor de escala de línea baja se utiliza para modificar automáticamente el ajuste de
captación de potencia en aplicaciones que podrían utilizar más de un tipo de conexión de grupo
DGC-2020HD Protección del Generador
