9469372990 Rev B 85
Gestión de Interruptores
Las funciones de administración del disyuntor del DGC-2020HD incluyen el control de dos disyuntores
continuos o controlados por pulsos, la transferencia de carga tras la detección de una falla en la red de
(alimentación) principal, dos modos de sincronización automática del grupo electrógeno y la configuración
de la detección de bus estable o inactivo. Las transiciones abiertas se implementan en las transferencias
de carga hacia y desde la red de alimentación principal. El usuario puede elegir controlar solo el disyuntor
del generador, ambos disyuntores o ninguno. Los ajustes de administración del disyuntor se pueden
configurar en BESTCOMSPlus ® o a través de la interfaz del panel frontal.
Estado del disyuntor
El estado del disyuntor se obtiene configurando correctamente los bloques lógicos GENBRK y MAINSBRK
en la lógica programable de BESTlogic™Plus. Estos bloques lógicos tienen salidas que se pueden
configurar para cerrar un contacto de salida que a su turno controlará un disyuntor. También, contienen
entradas para el control y el estado del disyuntor. Consulte el tema Configuración de disyuntor, que se
incluye a continuación, si desea obtener más detalles sobre cómo configurar la lógica.
Configuración del disyuntor del sistema
Los siguientes párrafos describen cómo configurar correctamente la configuración de control del disyuntor
del sistema del DGC-2020HD.
Configuración del sistema inicial
Conecte el DGC-2020HD de acuerdo con la figura apropiada del capítulo Aplicaciones típicas según
el tipo de conexión deseada del generador (en estrella, en triángulo, etc.). Configure los parámetros
del sistema básico que regulará el funcionamiento del motor y los anuncios de alarma y prealarma.
Si desea información detallada, consulte los capítulos Configuración e Informes y alarmas.
Control del disyuntor del generador
Una configuración del disyuntor del sistema respecto al control del disyuntor del generador se compone

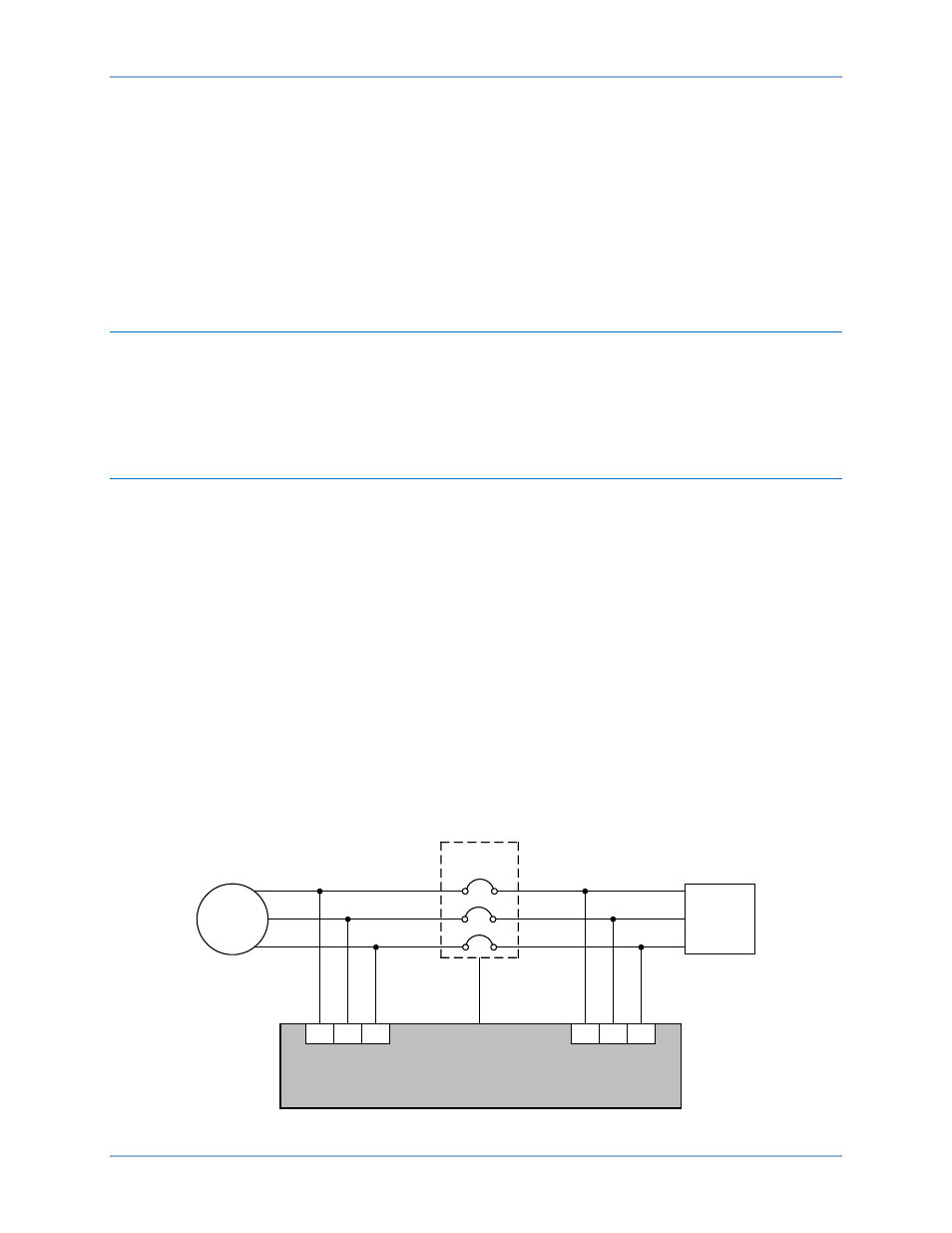

de un solo disyuntor de generador controlado por el DGC-2020HD. La Figura 32 muestra la configuración
del disyuntor del sistema respecto al control de disyuntor del generador. La Figura 33 muestra la
configuración del disyuntor del sistema respecto al control del disyuntor del generador con un bus de red
de alimentación principal y disyuntor de red controlado externamente. La Figura 34 muestra el diagrama
de una línea de la configuración del control del disyuntor del generador como aparece en la pantalla
Ajustes del sistema de BESTCOMSPlus.
Generator
Generator
Breaker
L1
L2
L3
Generator Bus Load Bus
Generator
Bus Metering
P0071-75
LOAD
Generator
Breaker
Control Output
86 88 90 93 95 97
Bus 1
DGC-2020HD
Load Bus
Metering
Figura 32. Configuración de disyuntor del sistema: Control del disyuntor del generador
