114 9469372990 Rev B

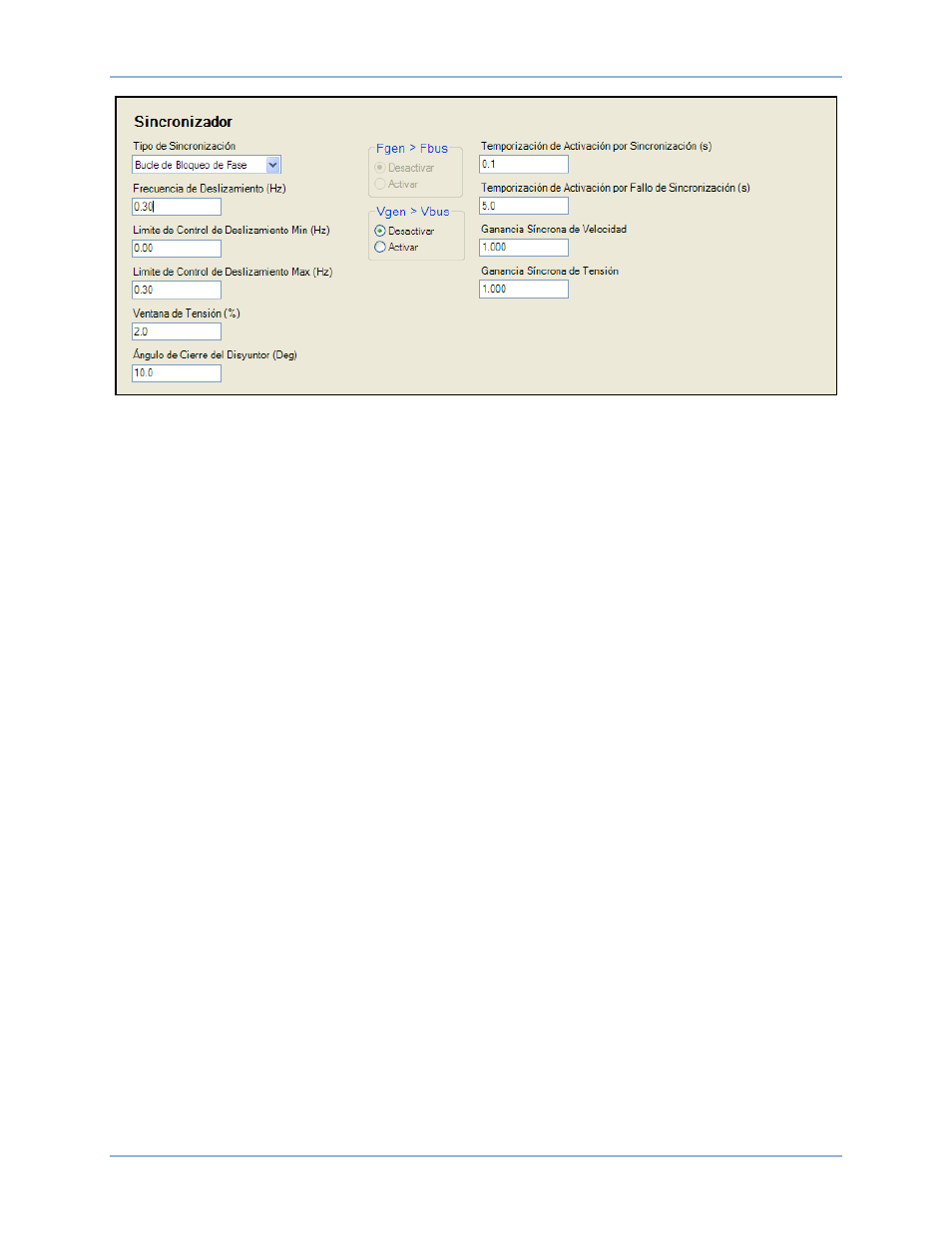

Figura 52. Explorador de ajustes, Administración del disyuntor, Sincronizador
Sincronizador Anticipatorio frente a Sincronizador de Lazo de enclavamiento de fase
Si se selecciona sincronización de Lazo de enclavamiento de fase, el sincronizador llevará el ángulo
entre el generador y el bus hacia cero, y la tensión entre el generador y el bus de manera tal que la
diferencia sea menor que la diferencia permitida que estableció el usuario.
Si se selecciona sincronización Anticipatoria, el sincronizador controla la frecuencia de deslizamiento
entre el generador y el bus. El sincronizador calcula el tiempo de la señal de cierre para permitir
el cierre del disyuntor del generador cuando el ángulo de fase entre dos fuentes está en 0 grados.
Este cálculo considera la tasa de deslizamiento, el tiempo de cierre del disyuntor del generador
y la diferencia de ángulo de fase.
a. Tipo de sincronización: seleccione Anticipatoria o Lazo de enclavamiento de fase.
b. Frecuencia de deslizamiento: este ajuste coincide con la frecuencia máxima estipulada para
que se produzca el cierre de un disyuntor.
c. Ventana de tensión: la desviación de regulación corresponde a la diferencia de tensión
máxima permitida, expresada en un porcentaje, entre el generador y el bus que se ha
estipulado para que se produzca el cierre del disyuntor. A veces, esto recibe el nombre
de “ventana de tensión”.
d. Límite máximo/mínimo de control de deslizamiento (solo se aplica al sincronizador de
enclavamiento de fase). Estos ajustes brindan control continuo de la frecuencia de
deslizamiento mientras se ejecuta la sincronización de enclavamiento de fase.
e. Ángulo de cierre del disyuntor (solo se aplica al sincronizador de enclavamiento de fase).
Este es el ángulo de fase máximo a partir del ángulo de fase de 0 grados que se ha estipulado
para que se produzca el cierre del disyuntor. A veces, esto recibe el nombre de “ventana
de ángulo” o “ventana de fase”.
f. Retardo de activación de sincronización: representa el tiempo durante el cual se deben
cumplir las condiciones relativas a la sincronización. La tensión del generador y la tensión
del bus deben estar dentro del intervalo aceptable durante todo el retardo de activación de
sincronización. Además, se debe cumplir la siguiente condición cuando esté en el modo
Enclavamiento de fase. Los ángulos del generador y del bus deben estar dentro del ángulo
de cierre del disyuntor aceptable durante todo el retardo de activación de sincronización.
g. Falla de retardo del sincronizador: se trata del tiempo máximo permitido para que se produzca
la sincronización. Si la falla de retardo de sincronización caduca antes de que se produzca el
cierre del disyuntor, se anunciará una prealarma de falla, pero el sincronizador continuará en
marcha a fin de permitir el cierre manual del disyuntor, si lo desea. Se debe establecer la
Falla de retardo del sincronizador para proporcionar suficiente tiempo para que se produzcan
la sincronización y el cierre del disyuntor.
Sincronizador DGC-2020HD
