9469372990 Rev B 147

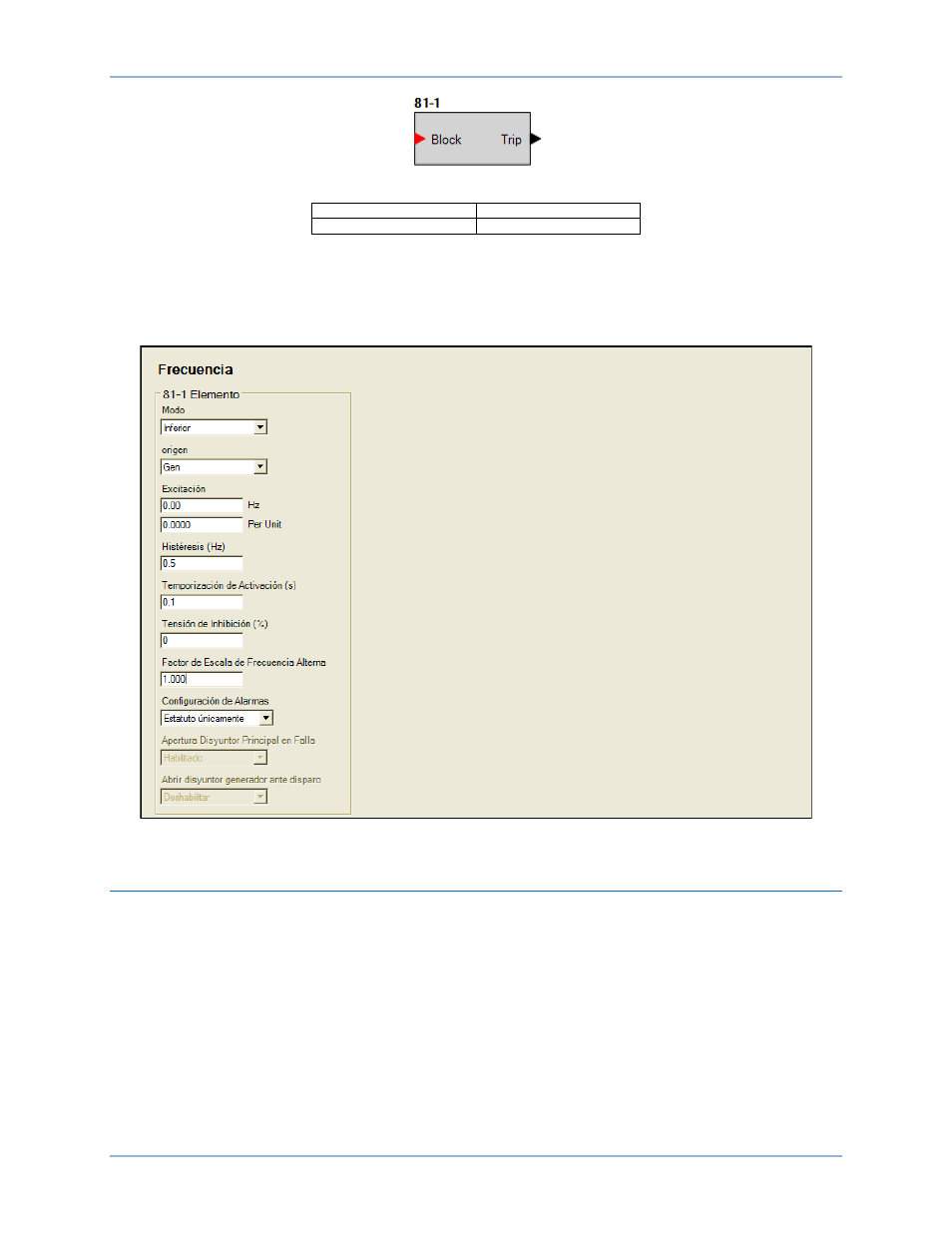

Figura 75. Bloque lógico del elemento de frecuencia
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de frecuencia están configurados en la pantalla de ajustes
de frecuencia (Figura 76) en BESTCOMSPlus. Los intervalos de ajuste están definidos en el capítulo
Especificaciones.
Figura 76. Explorador de ajustes, Protección del generador, Frecuencia
Sobrecorriente (51)
Seis elementos de protección por sobrecorriente (51) controlan la corriente que se aplica al DGC-2020HD.
Se puede configurar un elemento para garantizar una protección contra sobrecorriente que actúe
controlando el sistema monofásico y trifásico, la corriente neutra, la corriente de secuencia positiva,
la corriente de secuencia negativa o la corriente a tierra. Este elemento está disponible solo en los
estilos xxExxxxxx del DGC-2020HD.
Los seis elementos idénticos de sobrecorriente se denominan 51-1, 51-2, 51-3, 51-4, 51-5 y 51-6. Las
conexiones lógicas de los elementos se realizan en la pantalla de BESTlogicPlus, en BESTCOMSPlus.
Los ajustes necesarios para el funcionamiento de los elementos se configuran en la pantalla de ajustes
de sobrecorriente en BESTCOMSPlus.
Ruta de navegación de BESTCOMSPlus: Settings Explorer, Generator Protection, Current, Overcurrent (51)
Ruta de navegación del panel frontal: Settings Explorer > Protection > Settings Group x (where x = 0 to 3) >
Current Protection > Overcurrent (51)
DGC-2020HD Protección del Generador
