Abrir disyuntor de red principal ante disparo o Abrir disyuntor del generador
ante disparo
Cuando la opción Abrir disyuntor de red principal ante disparo está habilitada, el DGC-2020HD solicitará
al disyuntor de la red principal que se abra ante el anuncio de un disparo 78. Cuando la opción Abrir
disyuntor del generador ante disparo está habilitada, el DGC-2020HD solicitará al disyuntor del generador
que se abra ante el anuncio de un disparo 78.
Conexiones lógicas
Las conexiones lógicas del elemento de desfasaje se realizan en la pantalla de BESTlogicPlus en
BESTCOMSPlus. El bloque lógico del elemento de desfasaje se ilustra en la Figura 73. Cuando la
entrada de bloque es verdadera, queda inhabilitado el elemento 78. La salida de disparo es verdadera
cuando el elemento 78 está en una condición de disparo.

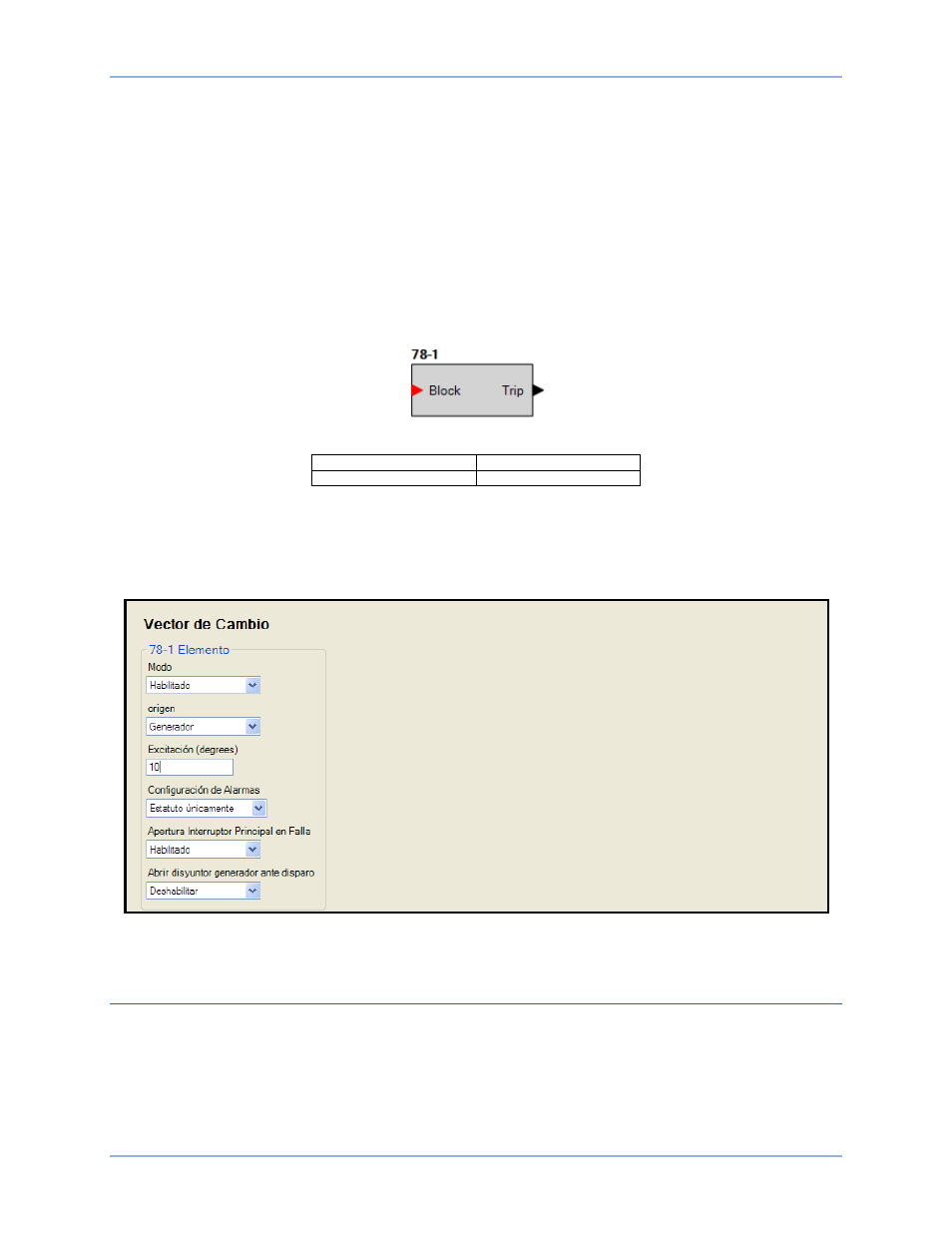

Figura 73. Bloque lógico del elemento de desfasaje
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de desfasaje están configurados en la pantalla de Ajustes
de desfasaje (Figura 74) en BESTCOMSPlus. Los intervalos de ajuste están definidos en el capítulo
Especificaciones.
Figura 74. Explorador de ajustes, Protección del generador, Protección por pérdida de red de alimentación,
Desfasaje
Frecuencia (81)
Ocho elementos de protección de frecuencia (81) controlan la tensión de detección que se aplica al
DGC-2020HD. Se puede configurar un elemento para una protección contra subfrecuencia, sobrefrecuencia
o la tasa de variación de frecuencia. El modo Tasa de variación de frecuencia está disponible solo en
los estilos xxExxxxxx del DGC-2020HD.
Los ochos elementos idénticos de protección de frecuencia se denominan 81-1, 81-2, 81-3, 81-4,
81-5 y 81-8. Las conexiones lógicas de los elementos se realizan en la pantalla de BESTlogic™Plus,
DGC-2020HD Protección del Generador
