358 9469372990 Rev B
CEM-2020
DGC-2020HD
Other
Devices
P0072-01
Engine
120 ohm
Termination
CAN-H
CAN-L
AEM-2020
(Optional)
120 ohm
Termination
Bus
Stub

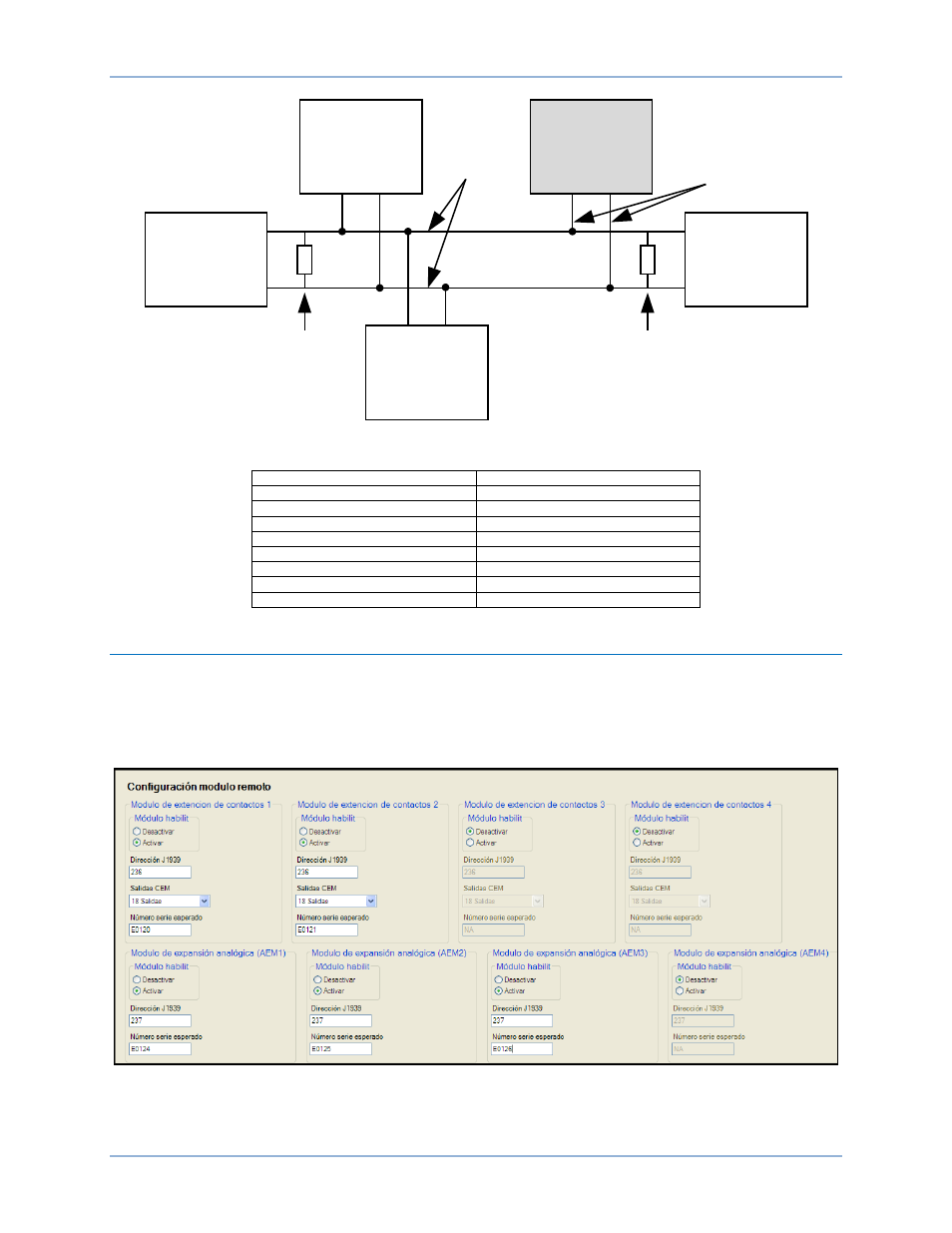

Figura 207. Interfaz CAN con un dispositivo DGC-2020HD que proporciona un extremo del bus
English Español
(Optional) (Opcional)
120 ohm Termination Terminación de 120 ohmios
Bus Bus
CAN-H CAN-A
CAN-L CAN-B
Other Devices Otros dispositivos
Stub Adaptador
Engine Motor
Configuración del CEM-2020
Los CEM-2020 se habilitan en la pantalla de Configuración del módulo remoto, en BESTCOMSPlus. Si
se conecta más de un CEM-2020, se debe ingresar el número de serie de cada módulo. Se disparará
una prealarma de CEM no configurado si el número de serie esperado no coincide con el número de
serie detectado en la pantalla Ajustes generales, Información del dispositivo. La pantalla de
Configuración del módulo remoto se ilustra en la Figura 208.
Figura 208. Explorador de ajustes, Parámetros del sistema, Configuración del módulo remoto
CEM-2020 DGC-2020HD
