9469372990 Rev B 275
Si utiliza el panel frontal, navegue hasta Ajustes > Comunicación > Configuración de RS-232. Si utiliza
BESTCOMSPlus, navegue hasta Explorador de ajustes, Comunicaciones, Configuración de RS-232
(Figura 161). En ese caso también deberá establecer la velocidad de transmisión en el valor deseado y
enviar los ajustes.
Abra la pantalla de Conexión haciendo clic en el botón Conectar, que se encuentra en la barra de menú
inferior. En la pantalla de Conexión, seleccione SerialRS-232/Conexión de módem y haga clic en el botón
Propiedades. Aparecerá el cuadro de diálogo de Propiedades avanzadas del puerto serie. Establezca la
velocidad de transmisión de modo que coincida con el valor que figura en la pantalla RS-232. La Figura
163 ilustra el cuadro de diálogo Propiedades avanzadas del puerto serie.

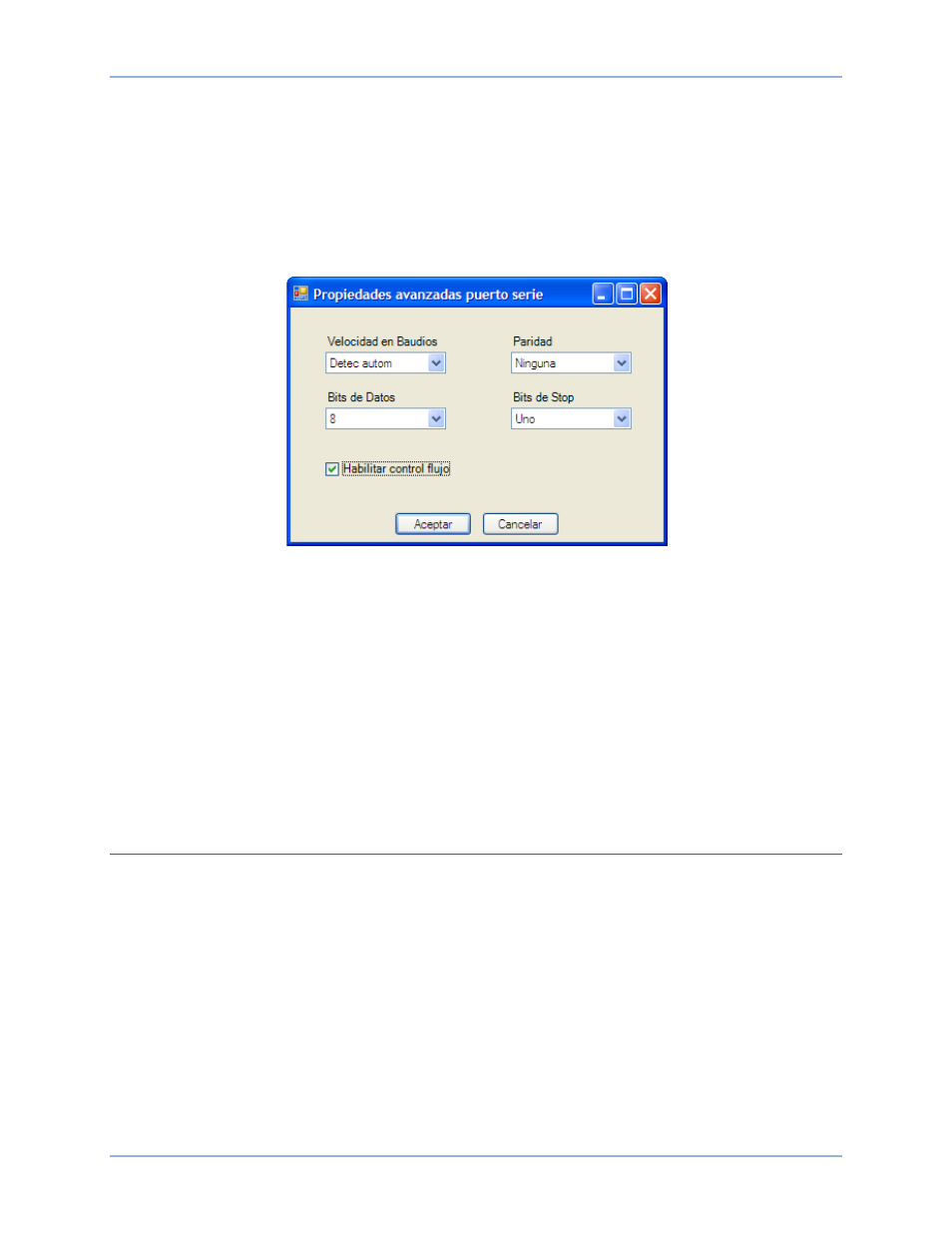

Figura 163. Propiedades avanzadas del puerto serie
En la pantalla de Conexión, seleccione SerialRS-232/Conexión de módem e ingrese el número telefónico
del módem conectado al DGC-2020HD. Para seleccionar el puerto COM correcto, abra el Administrador
de dispositivos de Windows ® y expanda la rama Módems. Haga clic con el botón derecho en el nombre
del módem y elija Propiedades. Abra la ficha Opciones avanzadas para ver el puerto COM. Haga clic en
Conectar.
Asegúrese de que se haya establecido correctamente la comunicación vía módem antes de realizar la
instalación en el sitio de aplicación, ya que algunos módems no son capaces de comunicarse entre ellos.
Se recomienda elegir una velocidad de transmisión que sea lo más rápida posible, pero que también
permita mantener comunicaciones confiables.
Cuando se conecte al DGC-2020HD vía módem, quedará inhabilitada la pantalla de medición Análisis de
BESTCOMSPlus.
RS-485
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, Communications, RS485 Setup
Ruta de navegación en la interfaz hombre-máquina (HMI): Settings > Communication > RS485 Setup
Los controladores del DGC-2020HD se pueden supervisar y controlar por medio de una red interrogada
utilizando el protocolo Modbus. El puerto RS-485 admite una velocidad de transmisión seleccionada por
el usuario de 1200, 2400, 4800, 9600, 19 200, 38 400, 57 600 o 115 200. Se pueden seleccionar siete
u ocho bits de datos por carácter y se admite paridad par, paridad impar o ninguna paridad. Se pueden
seleccionar uno o dos bits de parada.
La pantalla Configuración del RS485 se ilustra en la Figura 164.
DGC-2020HD Comunicación
