Salidas de contacto programable
Los controladores del DGC-2020HD tienen 12 contactos de salida programable (OUT 1 a 12). Es posible
alojar 24 salidas de contacto adicionales utilizando un CEM-2020 (módulo de expansión de contactos).
Hay un módulo opcional CEM-2020H (módulo de expansión de contactos, corriente alta) que proporciona
18 salidas de contacto. El DGC-2020HD admite hasta cuatro módulos CEM-2020 o CEM-2020H
combinados de cualquier manera.
Configuración de salida programable
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, Programmable Outputs, Contact Outputs
Ruta de navegación del panel frontal: Settings Explorer > Programmable Outputs > Contact Outputs

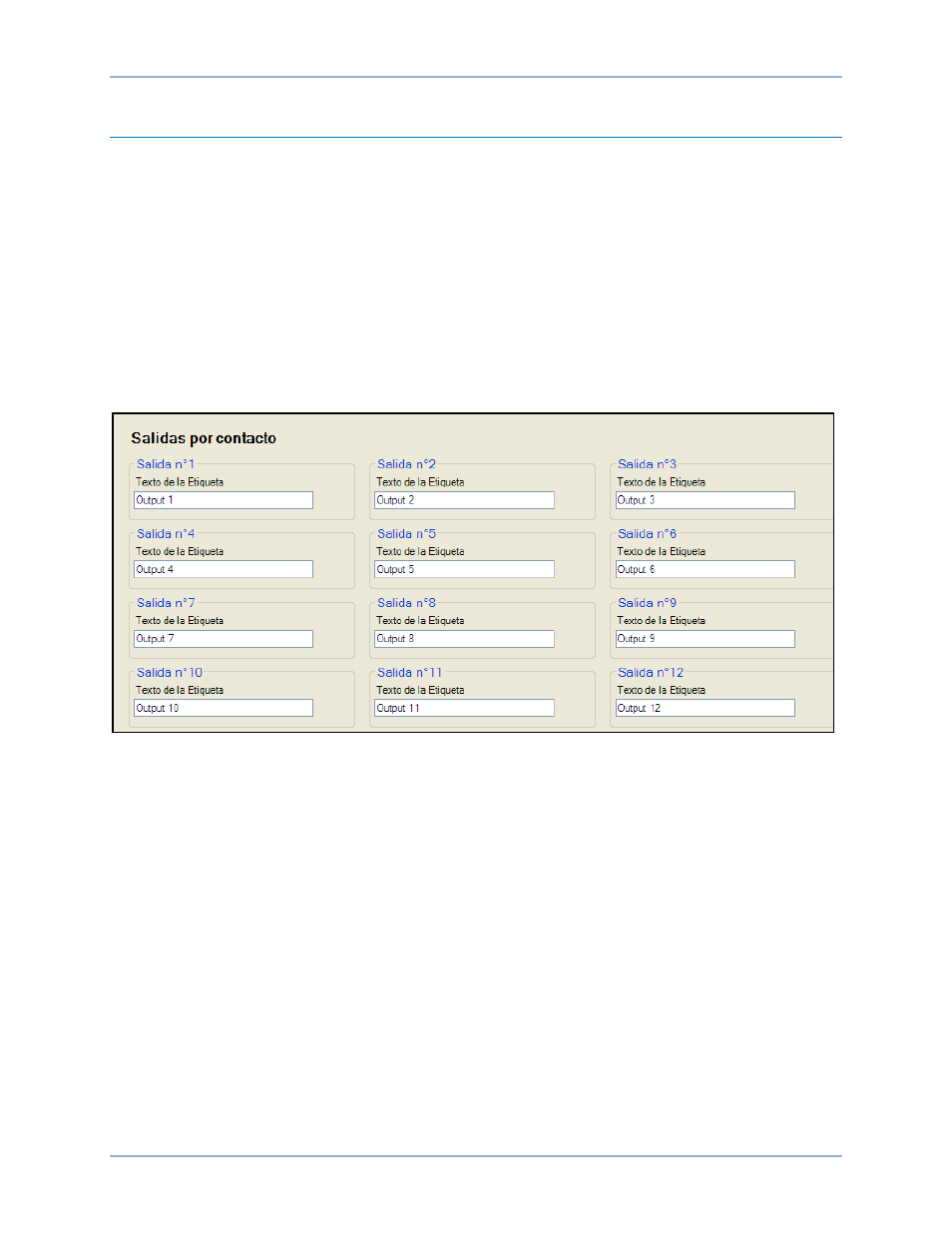

La Figura 30 ilustra la pantalla Salidas de contacto que se encuentra en BESTCOMSPlus.
Se puede programar cada salida con una etiqueta de texto que describa su uso. Se admite un máximo
de 16 caracteres alfanuméricos. Esta etiqueta aparece en la lógica programable de BESTlogicPlus en
donde la salida se utiliza para claridad y para ayudar a facilitar la programación.
Figura 30. Explorador de ajustes, Salidas programables, Salidas de contacto
Elementos configurables
Ruta de navegación de BESTCOMSPlus ® : Settings Explorer, Programmable Outputs, Configurable
Elements
Ruta de navegación del panel frontal: Settings Explorer > Programmable Outputs > Configurable Elements
Los elementos configurables están conectados al esquema lógico como salidas. Se incorporan a un
esquema lógico programable de BESTlogicPlusseleccionándolos en el grupo Elementos en BESTlogicPlus.
Para obtener más información, consulte el capítulo BESTlogicPlus. Cada uno de los ocho elementos se
puede configurar, de manera independiente, para anunciar una alarma o prealarma. Se puede configurar
un retardo ajustable por el usuario para retardar el reconocimiento de un elemento. De manera
predeterminada, todos los elementos se configuran como para que no disparen una alarma o prealarma.
Para poder identificar un elemento con facilidad, el usuario puede asignarles un nombre a cada uno de
los elementos. Si se usa para alarma o prealarma, el nombre asignado por el usuario aparecerá en el
anuncio de alarma o prealarma y en el registro de eventos del DGC-2020HD. Los elementos se pueden
reconocer siempre o solo mientras el motor está en marcha. El estado del elemento configurable está
disponible en la lógica programable de BESTlogicPlus cuando la opción “Solo estado” está seleccionada
para Configuración de alarmas. Este estado se puede utilizar como entradas de lógica para impulsar otra
lógica en el programa, similar a los relés de control lógico.
La pantalla Elementos configurables de BESTCOMSPlus se ilustra en la Figura 31. Los ajustes se
detallan en la Tabla 33.
