250 9469372990 Rev B

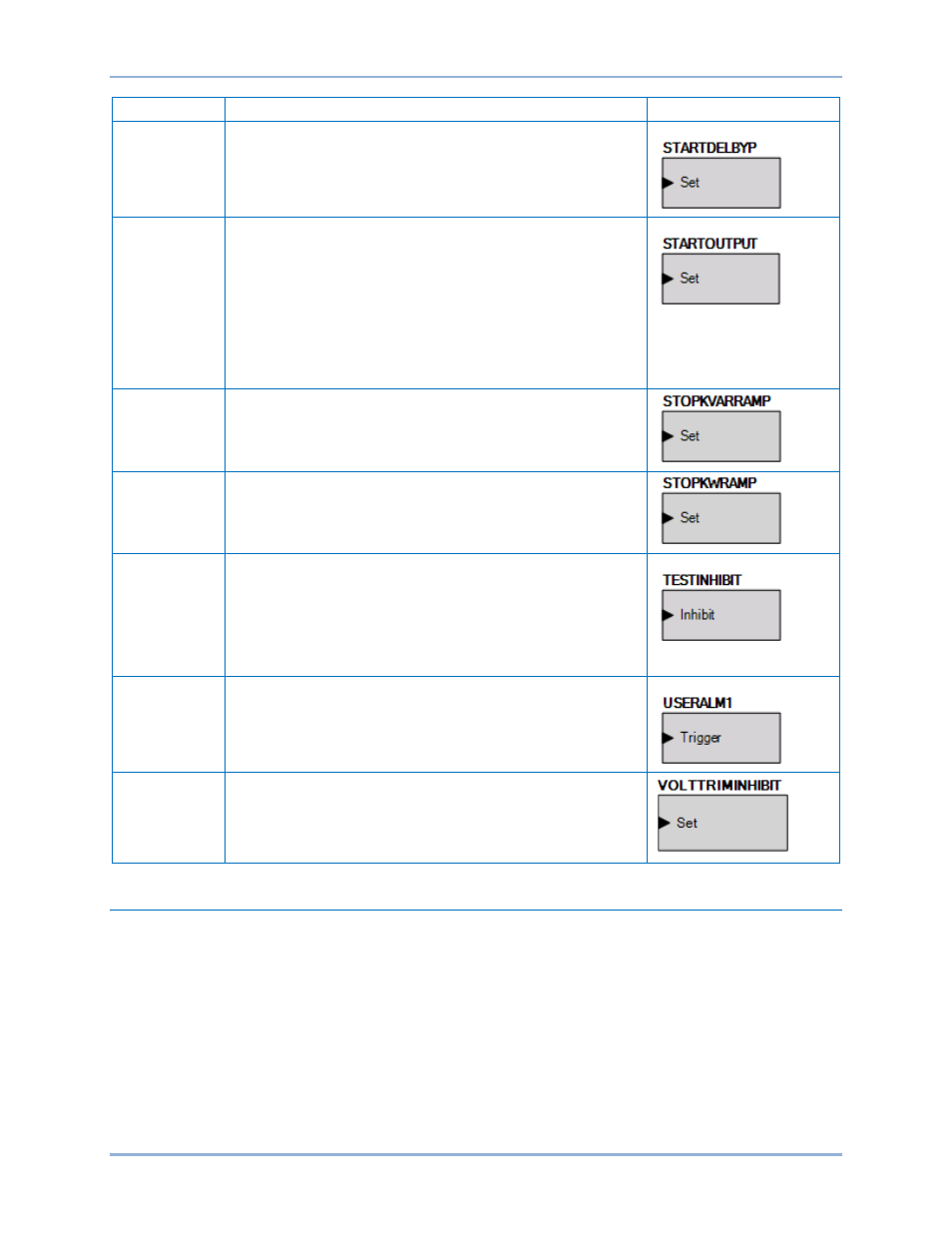

Nombre Descripción Símbolo
Derivación de
retardo de
arranque
Este elemento permite saltear el estado Prearranque según la
lógica. Por ejemplo, es posible que no sea necesario un retardo
de arranque cuando el motor está caliente. Esto también permite
que un dispositivo externo, como una ECU, controle el intervalo
de prearranque.
Salida de
arranque
Este elemento se utiliza para activar el relé de salida Arranque
desde la lógica cuando la configuración del Relé de salida
Arranque se establece en “Programable”. Cuando la configuración
del Relé de salida Arranque se establece en “Programable”,
el relé Arranque no se cerrará a menos que se utilice la lógica
para activar este elemento. Cuando la configuración del Relé
de salida Arranque se establece como “Predefinido”, el relé
Arranque se cierra de acuerdo con la función de arranque
predefinida del DGC-2020HD . Si se selecciona la función
“Predefinido”, el relé no responderá a este elemento.
Detener rampa
de kVAr
Cuando la entrada Establecer sea verdadera, se detendrá en
el valor actual cualquier rampa de kVAr en progreso. Cuando
se elimina la entrada, se retomará la rampa.
Detener rampa
de kW
Cuando la entrada Establecer sea verdadera, se detendrá en
el valor actual cualquier rampa de kW en progreso. Cuando
se elimina la entrada, se retomará la rampa.
Inhibir prueba Cuando este elemento lógico es verdadero, el cronómetro de
ejercicio del generador no puede hacer arrancar el generador. Si
la función lógica TESTINHIBIT es falsa durante el período
de ejercicio o pasa de verdadera a falsa en cualquier momento
durante un período de ejercicio, el DGC-2020HD hará que
el generador arranque y que funcione durante el período
de ejercicio.
Alarma
programable
de usuario x
Cuando la entrada Disparador es verdadera, la etiqueta de una
alarma de usuario se muestra en la pantalla de Alarmas, dentro
del panel frontal, y en la secuencia del informe de eventos una
vez que ha expirado el retardo de activación.
Inhibición
de ajuste de
tensión
Cuando es verdadero, este elemento inhibe la operación del
controlador de PID de ajuste de tensión del DGC-2020HD .
Por ejemplo, no se desea el ajuste de tensión en sistemas de
varios generadores durante la sincronización de arranque hasta
que los generadores están estables.
Esquemas lógicos
Un esquema lógico es un grupo de variables lógicas escritas en forma de ecuación, que define la operación
de un Controlador de grupo electrógeno digital DGC-2020HD. A cada esquema lógico se le da un nombre
único. Esto le da la posibilidad de seleccionar un esquema específico y confiar en que el esquema
seleccionado está en funcionamiento. Se configura un esquema lógico para aplicaciones de control típicas y
es el esquema lógico activo predeterminado. Solo puede haber un esquema lógico activo en un determinado
momento. En la mayoría de las aplicaciones, los esquemas lógicos programados eliminan la necesidad de
una programación personalizada. Los esquemas lógicos programados pueden ofrecer más entradas, salidas
o funciones de las que son necesarias para una aplicación en particular. Esto es porque se diseña un
esquema preprogramado para una gran cantidad de aplicaciones sin una programación especial requerida.
Las salidas de bloques lógicos innecesarias se pueden dejar abiertas para inhabilitar una función o se puede
inhabilitar un bloque funcional a través de los ajustes operativos.
BESTlogic™Plus DGC-2020HD
