332 9469372990 Rev B

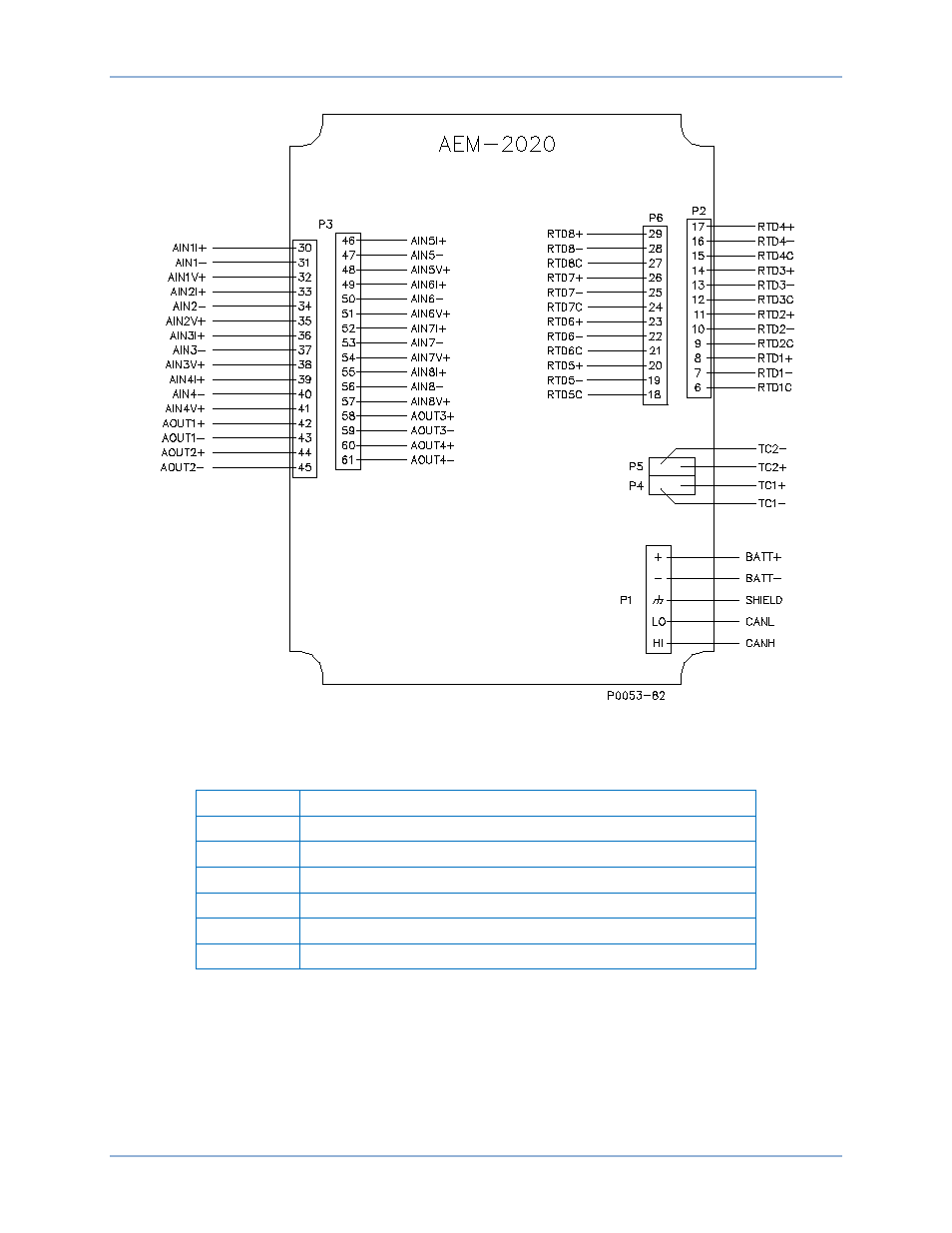

Figura 187. Terminales de entrada y salida
Tabla 85. Terminales de entrada y salida
Conector Descripción
P1 Potencia de servicio y CAN
P2 Entradas de RTD 1 a 4
P3 Entradas analógicas 1 a 8 y salidas analógicas 1 a 4
P4 Entrada de termopar 1
P5 Entrada de termopar 2
P6 Entradas de RTD 5 a 8
Conexiones de entradas analógicas externas
Las conexiones de entradas de tensión se muestran en la Figura 188 y las conexiones de entradas de corriente
se muestran en la Figura 189. Si se utiliza la entrada de corriente, AIN V+ y AIN I+ deben estar vinculados.
AEM-2020 DGC-2020HD
