9469372990 Rev B 159
electrógeno. El ajuste de factor de escala se implementa cuando se determina que el DGC-2020HD
funciona en una configuración de línea baja. Si se asigna la función Traspaso a línea baja a una entrada
de contacto a través de la pantalla Funciones programables, el estado de la entrada de contacto y la
configuración detectada serán ORed. Esto significa que, si uno o ambos parámetros son verdaderos
(true), se determinará que el sistema está configurado para línea baja. El valor del ajuste del factor de
escala sirve como multiplicador para el ajuste de captación. Por ejemplo, si el DGC-2020HD recibe una
entrada de contacto de factor de escala y el ajuste de este factor es 2 000, el ajuste de captación se
duplicará (2 000 × captación).
Configuración de alarmas
Un anuncio de pérdida de excitación puede estar seleccionado por el usuario para que dispare una
prealarma (advertencia) o alarma (apagado). También puede estar configurado por el usuario para que
cierre una salida programable.
El estado del elemento se encuentra disponible en la lógica programable de BESTlogicPlus cuando la
opción “Solo estado” está seleccionada.
Conexiones lógicas
Las conexiones lógicas de la pérdida de excitación se establecen en la pantalla de BESTlogicPlus,
en BESTCOMSPlus. El bloque lógico del elemento de pérdida de excitación se ilustra en la Figura 85.
Cuando la entrada de bloque es verdadera, queda inhabilitado el elemento 40Q. La salida de disparo
es verdadera cuando el elemento 40Q está en una condición de disparo.

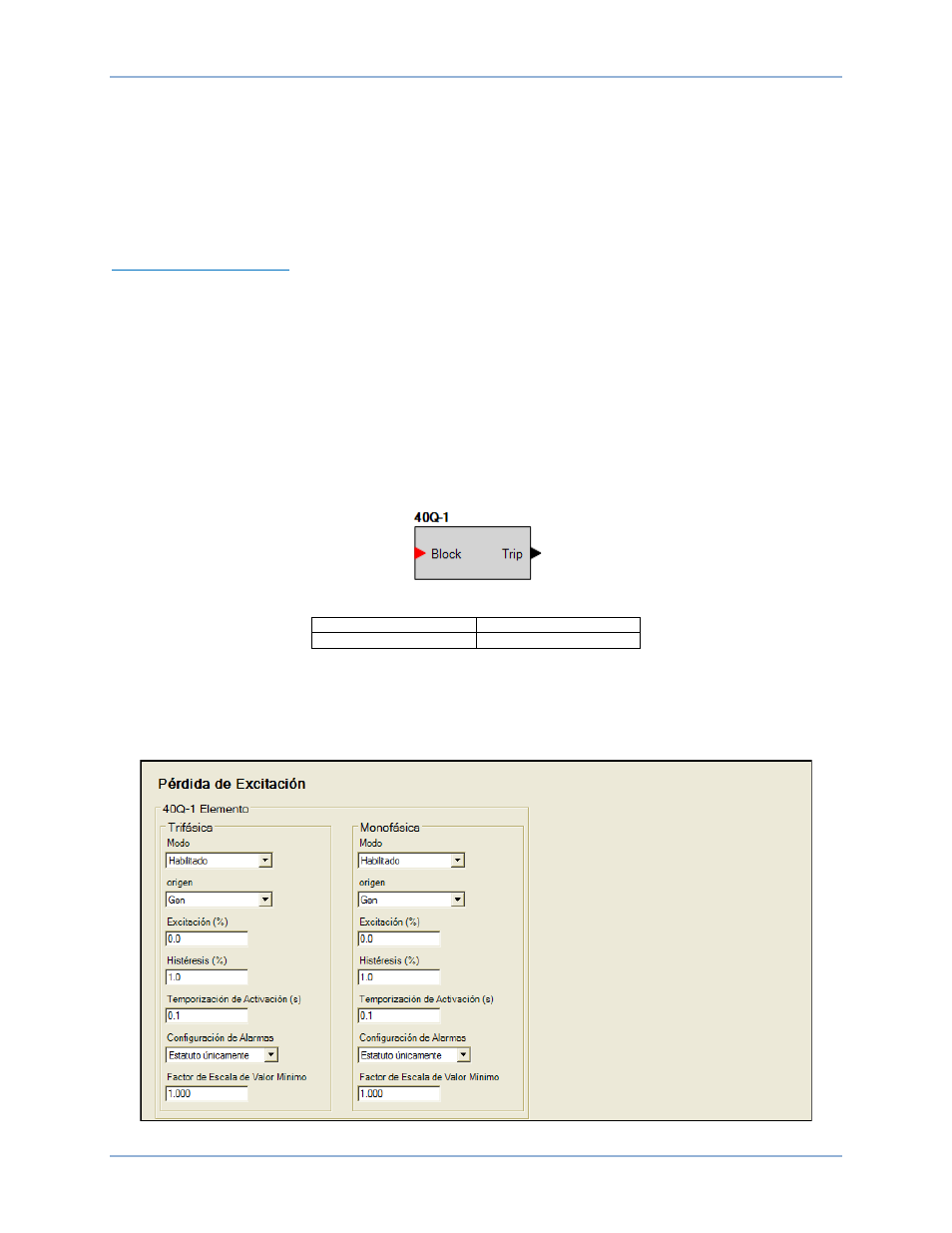

Figura 85. Bloque lógico del elemento de pérdida de excitación
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de pérdida de excitación están configurados en la pantalla
de ajustes de pérdida de excitación (Figura 86) en BESTCOMSPlus. Los intervalos de ajuste están
definidos en el capítulo Especificaciones.
Figura 86. Explorador de ajustes, Protección del generador, Potencia, Pérdida de excitación
DGC-2020HD Protección del Generador
