9469372990 Rev B 217
BESTlogic™Plus
La lógica programable de BESTlogicPlus es un método de programación que se utiliza para administrar las
capacidades de entrada, salida, protección, control, supervisión y generación de informes del controlador
digital del grupo electrógeno DGC-2020HD de Basler Electric. Cada DGC-2020HD tiene múltiples
bloques lógicos autónomos, que poseen todas las entradas y salidas de los componentes discretos
equivalentes. Cada bloque lógico independiente interactúa con entradas de control y salidas de hardware
basadas en variables lógicas, que se definen a modo de ecuaciones con BESTlogicPlus. Las ecuaciones
deBESTlogicPlus que ingresan y se guardan en la memoria no volátil del sistema del DGC-2020HD integran
(conectan electrónicamente) los bloques de protección y control habilitados o seleccionados con las entradas
de control y las salidas de hardware. El grupo de ecuaciones lógicas que define la lógica del DGC-2020HD se
denomina esquema lógico.
El DGC-2020HD tiene cargado un esquema lógico activo de manera predeterminada. Este esquema
se encuentra configurado para una aplicación típica de protección y control, y prácticamente elimina la
necesidad de realizar una programación “desde cero”. BESTCOMSPlus® se puede utilizar para abrir
un esquema lógico que haya sido guardado previamente como archivo y cargarlo en DGC-2020HD. El
esquema lógico predeterminado también se puede personalizar en función de una aplicación determinada.
Más adelante en este capítulo encontrará información detallada sobre los esquemas lógicos.
BESTlogicPlus no se utiliza para definir los ajustes de operación (modos, umbrales de activación y retardos)
de las funciones individuales de protección y control. Los ajustes de operación y los ajustes lógicos son
interdependientes, pero se programan programadas por separado. Modificar los ajustes lógicos equivale
a cambiar las conexiones en un panel, y supone un procedimiento diferente al de la realización de los
ajustes de operación que controlan los umbrales de activación y los retardos de un DGC-2020HD. En
el capítulo BESTCOMSPlus encontrará información detallada sobre los ajustes de operación.
Generalidades de BESTlogic™Plus
Los ajustes de BESTlogicPlus se realizan a través de BESTCOMSPlus. Utilice el Explorador de ajustes
para abrir la estructura de la Lógica programable de BESTlogicPlus, como se muestra en la Figura 146.
La pantalla de Lógica programable de BESTlogicPlus contiene una biblioteca lógica para abrir y guardar
archivos lógicos, herramientas para crear y editar documentos lógicos, y ajustes de protección.

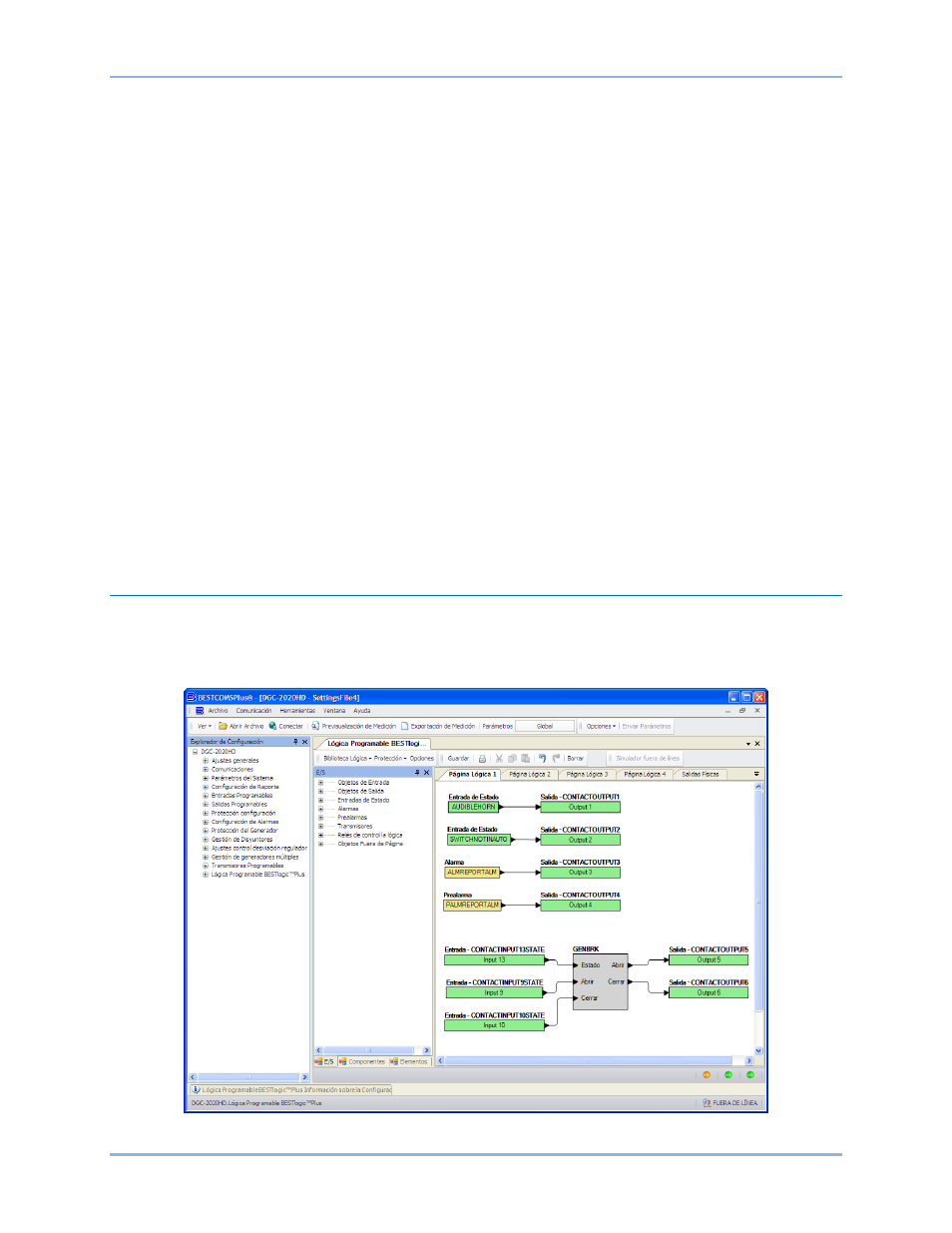

Figura 146. Explorador de ajustes, pantalla de Lógica programable de BESTlogic™Plus
DGC-2020HD BESTlogic™Plus
