9469372990 Rev B 141
verdaderos (true), se determinará que el sistema está configurado para línea baja. El valor del ajuste del
factor de escala sirve como multiplicador para los ajustes de captación. Por ejemplo, si el DGC-2020HD
recibe una entrada de contacto de factor de escala y el ajuste de este factor es 2 000, el ajuste de
captación se duplicará (2 000 × captación).
Configuración de alarmas
Un anuncio de desequilibrio de tensión por fase puede estar seleccionado por el usuario para que
dispare una prealarma (advertencia) o alarma (apagado). También puede estar configurado por el
usuario para que cierre una salida programable.
El estado del elemento se encuentra disponible en la lógica programable de BESTlogicPlus cuando
la opción “Solo estado” está seleccionada.
Conexiones lógicas
Las conexiones lógicas del elemento de desequilibrio de tensión por fase se realizan en la pantalla de
BESTlogicPlus, en BESTCOMSPlus. El bloque lógico del elemento de desequilibrio de tensión por fase
se ilustra en la Figura 71 . Cuando la entrada de bloque es verdadera, queda inhabilitado el elemento 47.
La salida de disparo es verdadera cuando el elemento 47 está en una condición de disparo.

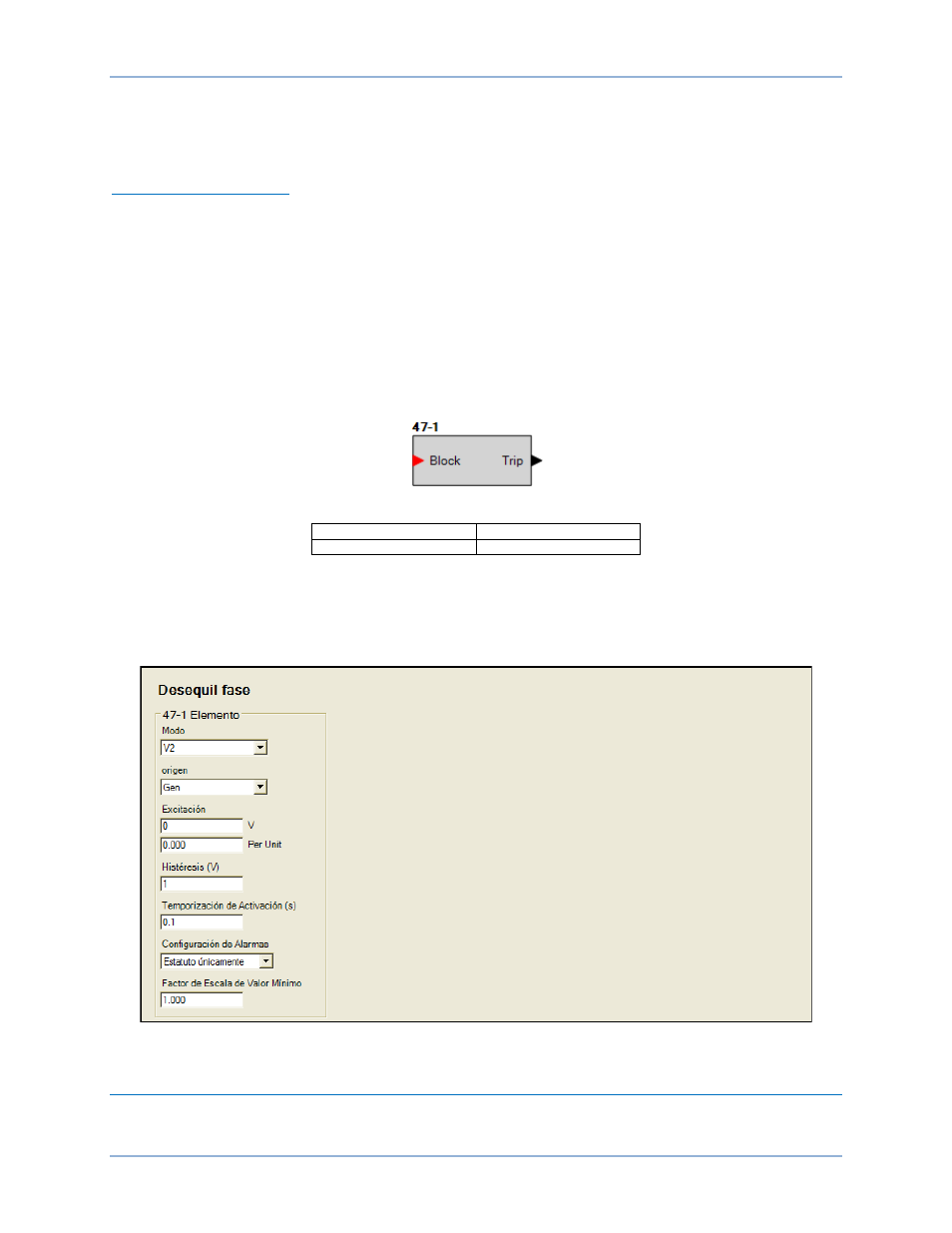

Figura 71. Bloque lógico del elemento de desequilibrio de tensión por fase
English Español
Block, Trip Bloqueo, Disparo
Ajustes de funcionamiento
Los ajustes de funcionamiento del elemento de desequilibrio de tensión por fase están configurados en
la pantalla de Ajustes de desequilibrio de tensión por fase (Figura 72) en BESTCOMSPlus. Los intervalos
de ajuste están definidos en el capítulo Especificaciones.
Figura 72. Explorador de ajustes, Protección del generador, Tensión, Desequilibrio por fase
Desfasaje 78
Dos elementos de protección de desfasaje (78) protegen el generador, desconectándolo de la red
principal cuando tiene lugar una pérdida de la red o una avería. Esto evita que el generador permanezca
