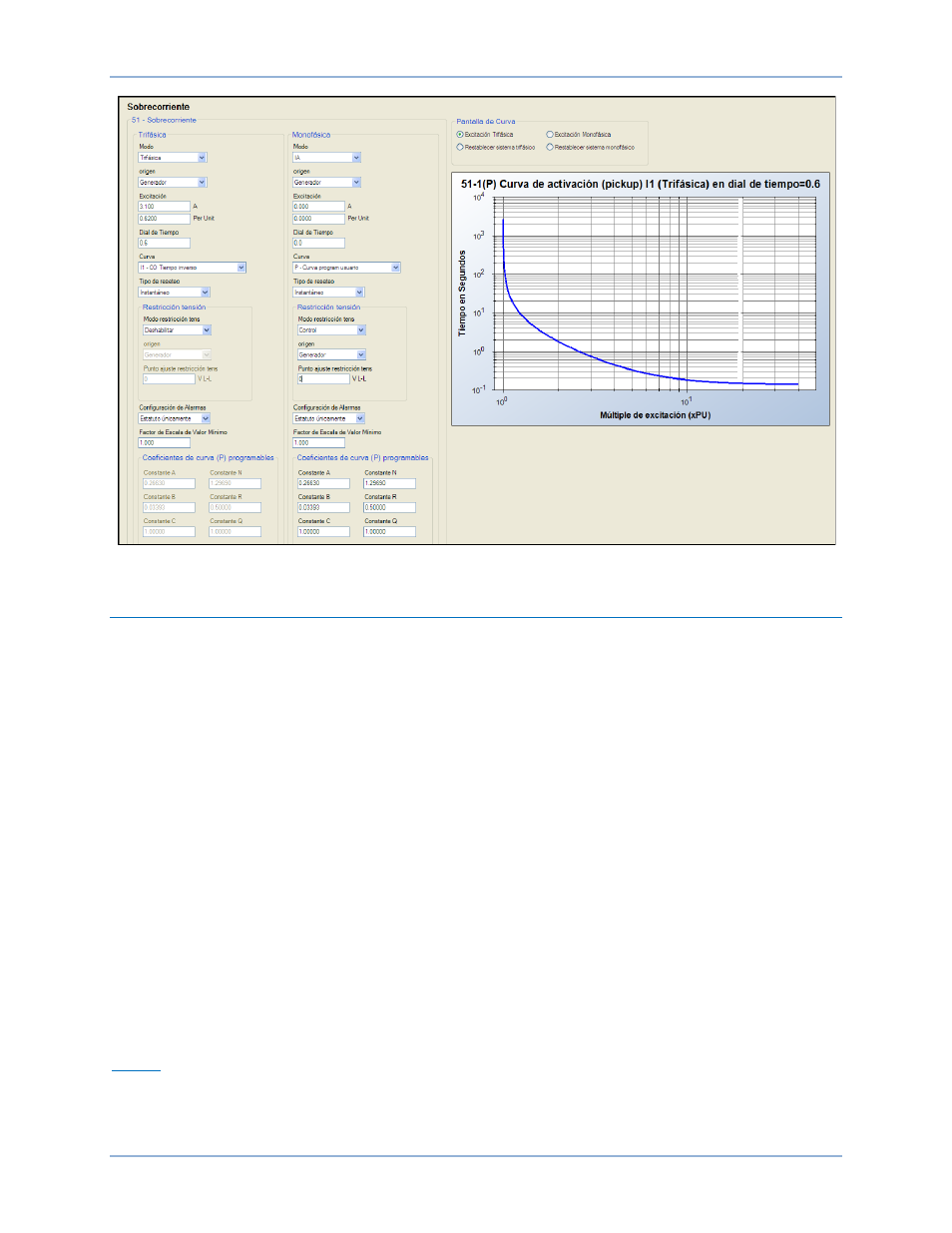

Figura 80. Explorador de ajustes, Protección del generador, Corriente, Sobrecorriente
Potencia (32)
Seis elementos de protección de potencia (32) controlan la potencia activa trifásica o monofásica (vatios).
Se puede configurar un elemento para ofrecer protección en condiciones de sobrepotencia o subpotencia.
Los seis elementos idénticos de protección de potencia se denominan 32-1, 32-2, 32-3, 32-4, 32-5
y 32-6. Las conexiones lógicas de los elementos se realizan en la pantalla de BESTlogicPlus, en
BESTCOMSPlus. Los ajustes necesarios para el funcionamiento de los elementos se configuran
en la pantalla de ajustes de potencia en BESTCOMSPlus.
Ruta de navegación de BESTCOMSPlus: Settings Explorer, Generator Protection, Power, Power (32)
Ruta de navegación del panel frontal: Settings Explorer > Protection > Settings Group x (where x = 0
to 3) > Power Protection > Power (32)
Funcionamiento de los elementos
La protección de potencia se puede usar en aplicaciones donde el flujo de potencia excesiva en la
dirección de disparo no es una condición deseada.
Se proporcionan dos conjuntos de ajustes por sobrepotencia y subpotencia para cada elemento:
uno para las conexiones trifásicas y otro para las conexiones monofásicas del generador. El ajuste
de captación ingresado se basa en el lado secundario del TC (DGC-2020HD). Cuando se recibe una
entrada de contacto de traspaso a monofásica, el DGC-2020HD pasa automáticamente de los ajustes
de potencia trifásica a los ajustes de potencia monofásica. Un elemento 32 controla la potencia activa
trifásica cuando está activa la detección trifásica, o la potencia activa monofásica si está activa la
detección monofásica.
Fuente
El ajuste de Fuente configura un elemento de potencia para controlar los terminales de entrada de detección
del generador o los de entrada de detección del bus.
