9469372990 Rev B 151
Figura 77. Se puede ingresar un mínimo de 2 puntos o un máximo de 40 puntos para cualquiera de las
curvas T. Cuando esté satisfecho con los valores escogidos, seleccione la opción Guardar curva. Use
el Explorador de ajustes para buscar el elemento 51-x que desea programar y el menú desplegable de
Curvas para seleccionar la curva T1, T2, T3 o T4.
Las curvas de tabla se pueden ingresar independientemente de la curva escogida para el elemento de
protección. No obstante, la curva de tabla no estará habilitada hasta que la curva T1, T2, T3 o T4 esté
seleccionada como la curva para el elemento de protección.

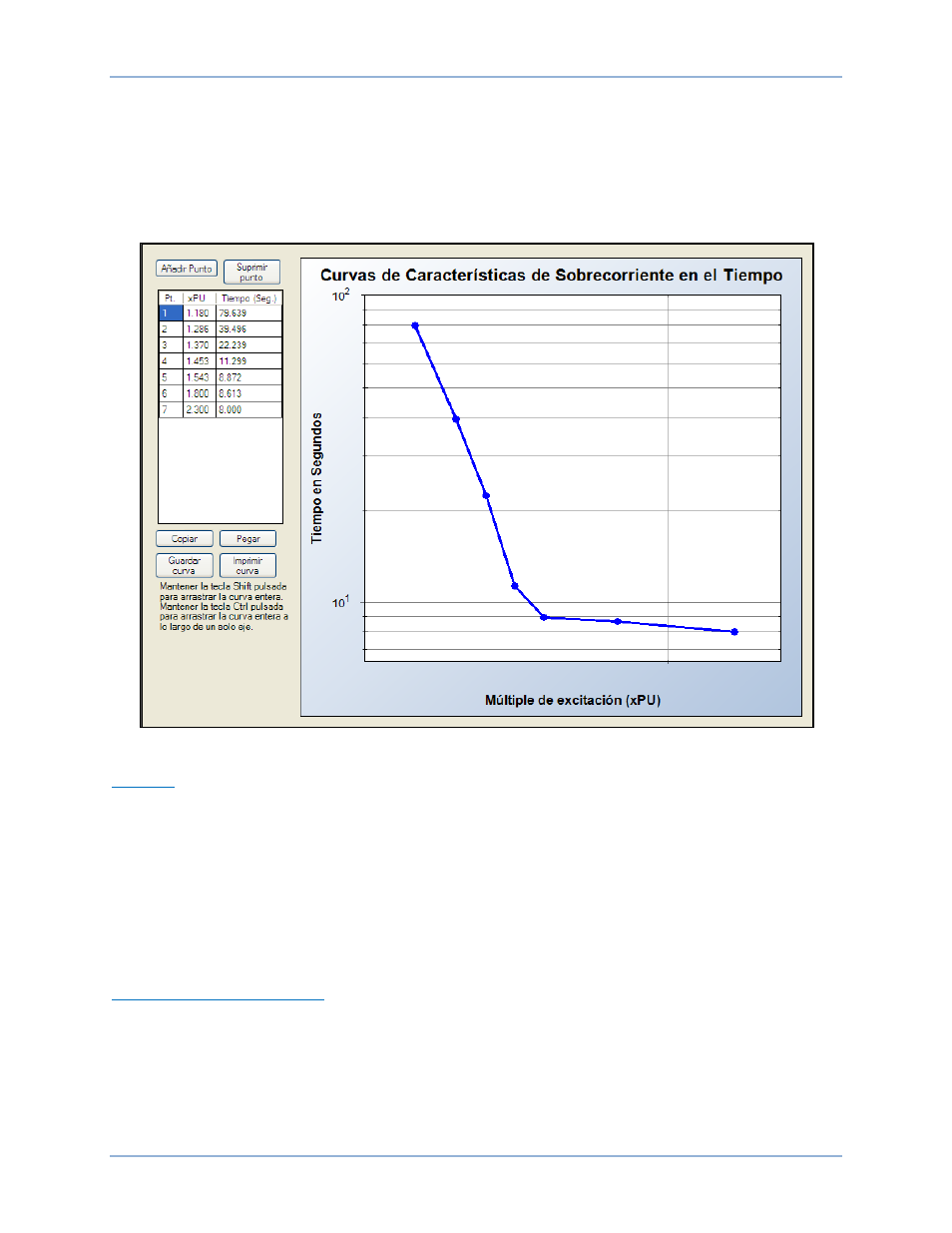

Figura 77. Curva de tabla de sobrecorriente inversa
Curva 46
Una curva 46 es una curva especial, diseñada para emular los regímenes de soporte I
2 t de los generadores
que utilizan algo que suele denominarse factor K del generador. No se debe confundir la curva 46 con
el modo I2. La curva 46 fue diseñada para que se la utilice con el modo 12. No obstante, en realidad,
la curva 46 puede utilizarse con cualquier modo del elemento de sobrecorriente inversa.
Para usar la curva 46, el usuario debe determinar el factor K del generador y el régimen continuo (I2)
2 t
del generador (valor que proporciona el fabricante), y utilizarlo para establecer el dial de tiempo y la
captación para la curva 46 según el proceso descrito en el capítulo de Características de las curvas de
tiempo. El factor K es el tiempo durante el cual el generador puede soportar 1 por unidad I
2
, donde 1 PU
es el ajuste de retardo para la corriente nominal.
Modo de restricción de tensión
Cuando se establece un elemento 51 para modo trifásico, IA, IB, o IC, este elemento se puede establecer
para control de tensión o para modo de funcionamiento de restricción de tensión. Esta función se utiliza
para permitir mayor sensibilidad ante condiciones de sobrecorriente de fase, a la vez que se garantiza
seguridad en el funcionamiento debido a la corriente de carga. También se usa a modo de protección
de respaldo del generador, para garantizar la realización de disparos retardados durante un cortocircuito,
cuando el suministro de corriente derivado de la falla del generador tenga un valor aproximado al
régimen de carga completa del generador.
DGC-2020HD Protección del Generador
