9469372990 Rev B 113

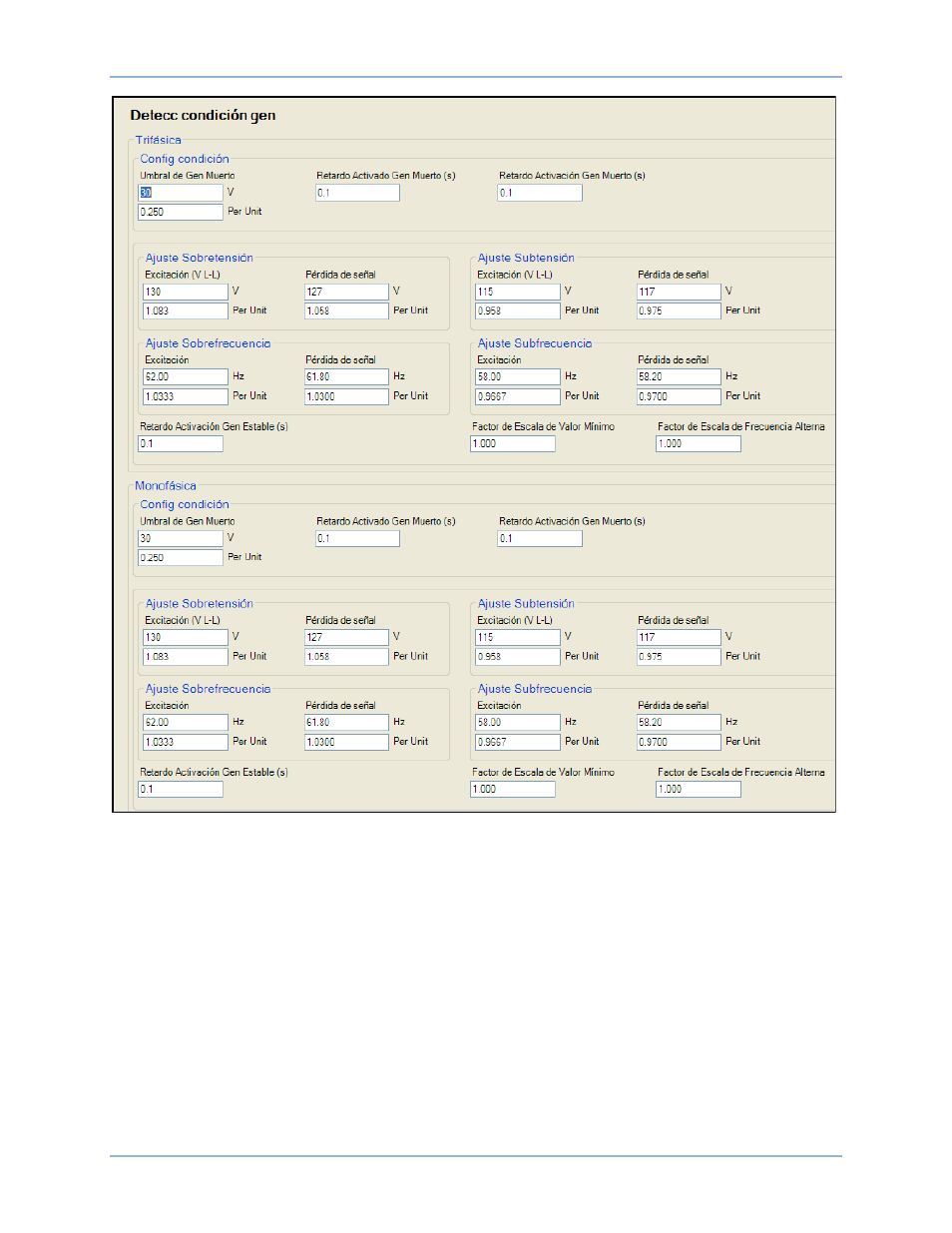

Figura 51. Explorador de ajustes, Administración del disyuntor, Detección de condición del bus,
Detección de condición del generador
Detección de condición del generador
Cuando la tensión del bus del generador está por debajo del Umbral de inactividad del generador
durante el Retardo de activación, se considera que el bus del generador está “inactivo”.
Hay cuatro umbrales que determinan la estabilidad de un bus del generador. Estos son sobretensión,
subtensión, sobrefrecuencia y subfrecuencia. Cada condición del bus (inactivo, falla o estable) tiene
un retardo de activación. Cuando la tensión y la frecuencia del bus del generador están por debajo
de los umbrales durante el retardo de activación correspondiente, se considera que el bus del generador
está “estable”. De lo contrario, se considera que presenta una “falla”. Cuando la tensión y la frecuencia no
están comprendidas dentro de los intervalos de estabilidad durante una falla de retardo de activación
del generador, se considera que el generador presenta una “falla”.
7. Abra la pantalla Sincronizador en el Explorador de ajustes, dentro de Administración del disyuntor.
Consulte la Figura 52.
DGC-2020HD
Sincronizador
