9469372990 Rev B 109

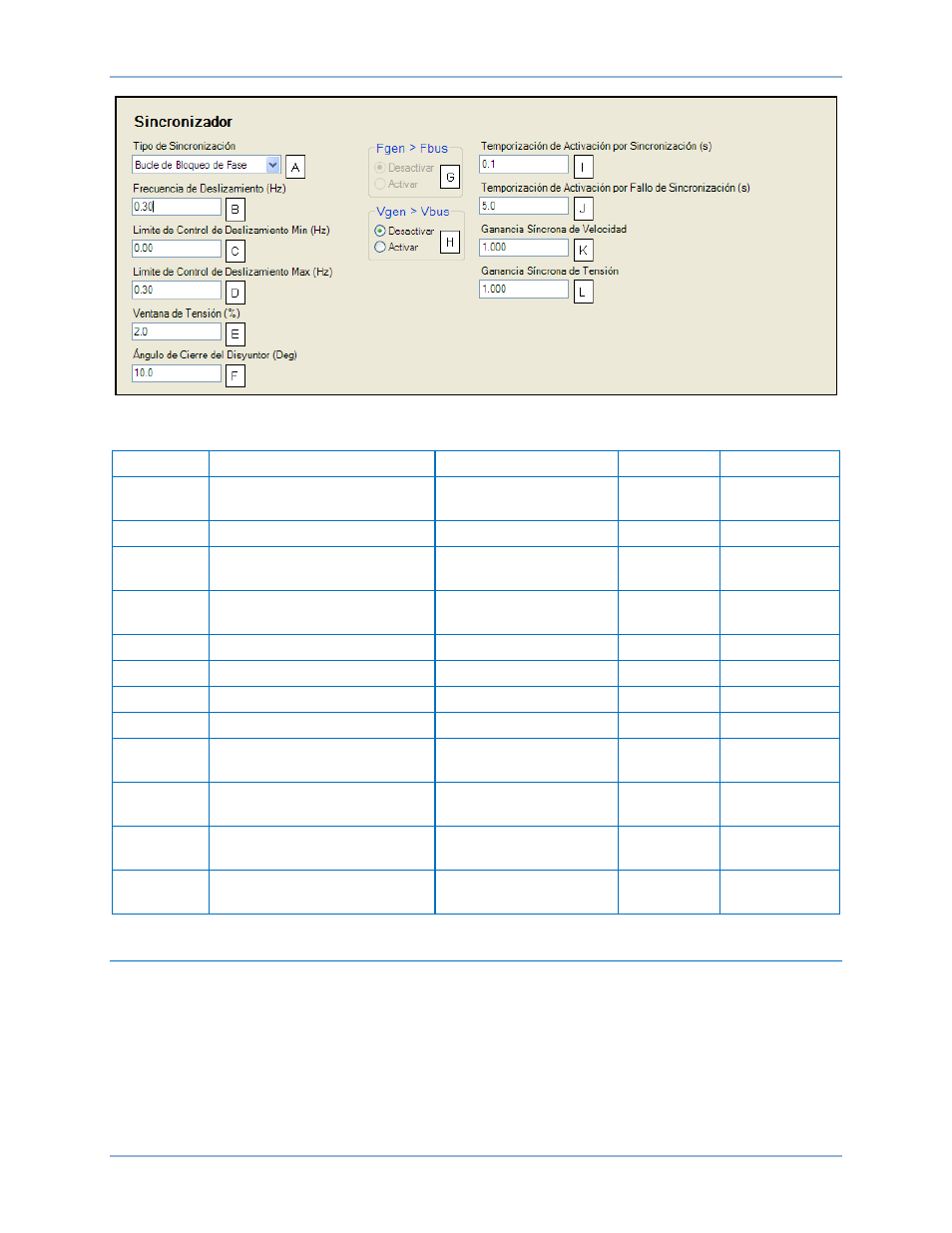

Figura 46. Explorador de ajustes, Administración del disyuntor, pantalla del Sincronizador
Tabla 36. Ajustes del sincronizador
Referencia Ajuste Intervalo Incremento Unidad
A Tipo de sincronizador Anticipatorio o Lazo de
enclavamiento de fase
n/d n/d
B Frecuencia de deslizamiento 0,01 a 0,5 0,01 Hz
C Límite mínimo de control
de deslizamiento
0 a 2 0,01 Hz
D Límite máximo de control
de deslizamiento
0 a 2 0,01 Hz
E Ventana de tensión 2 a 15 0,1 %
F Ángulo de cierre del disyuntor 3 a 20 0,1 grados
G Fgen > Fbus Habilitar o inhabilitar n/d n/d
H Vgen > Vbus Habilitar o inhabilitar n/d n/d
I Retardo de activación
del sincronizador
0,1 a 0,8 0,1 segundos
J Retardo de activación
por falla del sincronizador
0,1 a 600 0,1 segundos
K Ganancia de velocidad
del sincronizador
0,001 a 1000 0,001 n/d
L Ganancia de tensión
del sincronizador
0,001 a 1000 0,001 n/d
Configuración
Los pasos que se detallan a continuación explican cómo se debe configurar el sincronizador automático
del DGC-2020HD con BESTCOMSPlus:
1. Abra la pantalla Número de estilo en el Explorador de ajustes, dentro de Ajustes generales. Compruebe
que la unidad conectada tenga la opción Sincronizador automático habilitada.
2. Si utiliza un módulo de expansión de contactos (CEM-2020) para controlar el regulador o el regulador
de tensión, abra la pantalla Configuración del módulo remoto de Explorador de Ajustes, en Parámetros
del sistema. Omita este paso si se están usando las salidas de contacto disponibles del DGC-2020HD
para el control del AVR o GOV. Consulte la Figura 47.
DGC-2020HD Sincronizador
