Existen cuatro pantallas de salidas analógicas remotas, una para cada posible AEM-2020 (módulo
de expansión analógico). Cada una de estas pantallas muestra los valores a escala y sin procesar de
las cuatro salidas analógicas remotas de un AEM-2020. Una salida cuyo valor está fuera del intervalo
especificado se anuncia mediante el correspondiente indicador de estado, prealarma y alarma. El
estado es TRUE (verdadero) cuando está encendido el indicador de salida. Consulte la Figura 111.

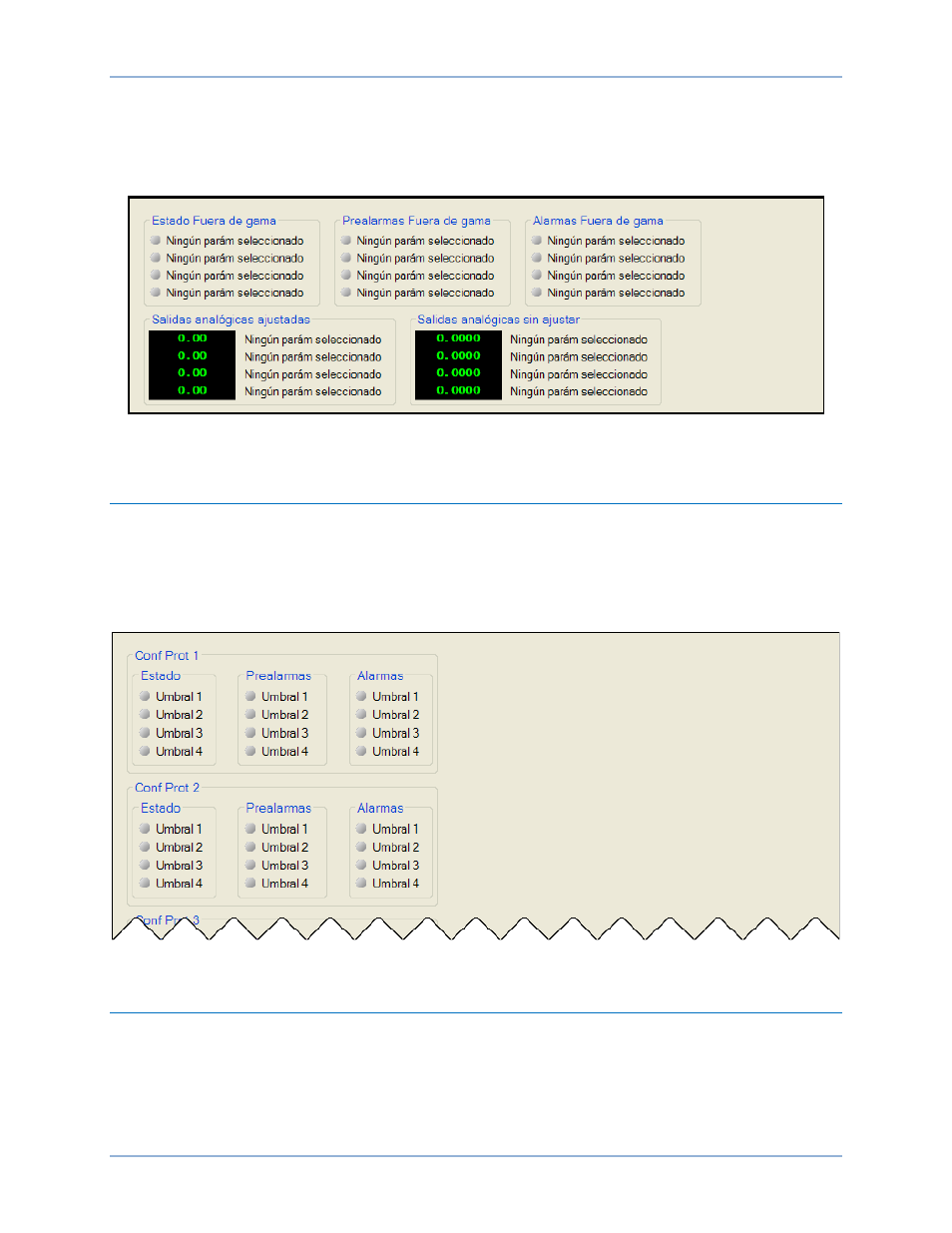

Figura 111. Explorador de medición, Salidas, Salidas analógicas remotas,
pantalla de Salidas analógicas AEM 1
Protección configurable
Ruta de navegación de BESTCOMSPlus: Metering Explorer, Configurable Protection
Ruta de navegación del panel frontal: Metering > Status > Configurable Protection >
Configurable Protection #
Esta pantalla muestra el estado del umbral para cada elemento de protección configurable. Un indicador
encendido es señal de que el valor ha superado su umbral. Consulte la Figura 112.
Figura 112. Explorador de medición, pantalla de Protección configurable
ECU J1939
Datos de la ECU
Ruta de navegación de BESTCOMSPlus: Metering Explorer, J1939 ECU, ECU Data
Ruta de navegación del panel frontal: Metering > J1939 ECU > J1939 Data
La pantalla de medición de Datos de la ECU (Figura 113) proporciona información y mediciones de los
componentes del motor. En determinadas circunstancias, los parámetros pueden indicar uno de los
DGC-2020HD Medición
