9469372990 Rev B 335
DGC-2020HD
AEM-2020
Other
Devices
P0069-97
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub

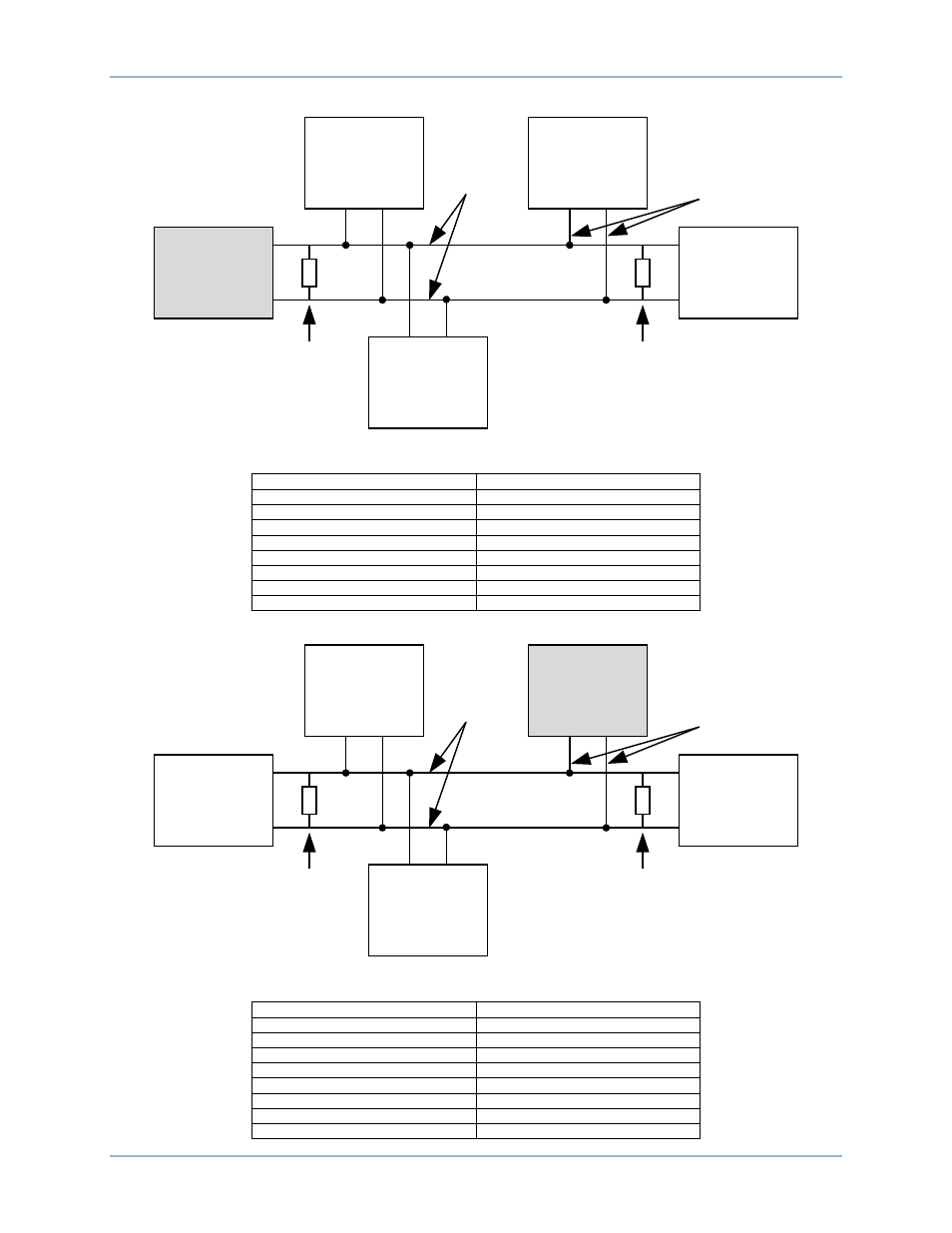

Figura 192. Interfaz CAN con un dispositivo AEM-2020 que proporciona un extremo del bus
English Español
(Optional) (Opcional)
120 ohm Termination Terminación de 120 ohmios
Bus Bus
CAN-H CAN-A
CAN-L CAN-B
Other Devices Otros dispositivos
Stub Adaptador
Engine Motor
AEM-2020
DGC-2020HD
Other
Devices
P0069-98
Engine
120 ohm
Termination
CAN-H
CAN-L
CEM-2020
(Optional)
120 ohm
Termination
Bus
Stub
Figura 193. Interfaz CAN con un dispositivo DGC-2020HD que proporciona un extremo del bus
English Español
(Optional) (Opcional)
120 ohm Termination Terminación de 120 ohmios
Bus Bus
CAN-H CAN-A
CAN-L CAN-B
Other Devices Otros dispositivos
Stub Adaptador
Engine Motor
DGC-2020HD AEM-2020
