9469372990 Rev B 19
Montaje
Los controladores del DGC-2020HD se entregan en cajas resistentes para evitar daños durante el envío.
Al recibir una unidad, verifique que el número de pieza que figura en la solicitud concuerde con el que
figura en la nota de empaque. Inspeccione la unidad para comprobar que no haya daños y, en caso
de detectar alguno, presente un reclamo de inmediato ante el transportista y notifíqueselo a la oficina
regional de ventas de Basler Electric o a su representante de ventas.
Si no planea instalar el dispositivo inmediatamente, guárdelo dentro del paquete original de envío, en un
lugar sin polvo ni humedad.
Hardware
El panel frontal es hidrófugo y resistente a la corrosión por niebla salina, al polvo, a la suciedad y a los
contaminantes químicos. Los controladores del DGC-2020HD se instalan con los cuatro espárragos de
montaje 10-24, adosados permanentemente. El torque aplicado a las piezas de montaje no debe superar
las 20 libras-pulgadas (2,2 newton-metros).
Dimensiones
Las dimensiones de los cortes y perforaciones del panel se muestran en la Figura 2. La medida de la
perforación horizontal de 10,75 pulgadas tiene una tolerancia de +0,01/-0,01 pulgadas. La medida del corte
horizontal de 10,38 pulgadas tiene una tolerancia de +0,04/-0 pulgadas. La medida de la perforación vertical
de 7,25 pulgadas tiene una tolerancia de +0,01/-0,01 pulgadas. La medida del corte vertical de 6,88 pulgadas
tiene una tolerancia de +0,04/-0 pulgadas. En la Figura 3 se muestran las dimensiones totales. Todas las
dimensiones están expresadas en pulgadas, con el equivalente en milímetros entre paréntesis.
10.38
(263.7)
10.75
(273.1)
6.88
(174.8)
7.25
(184.2)
CL
3.44
(87.4)
3.625
(92.1)
(136.5)
5.19
(131.8)
P0071-79
0.25
(6.4)

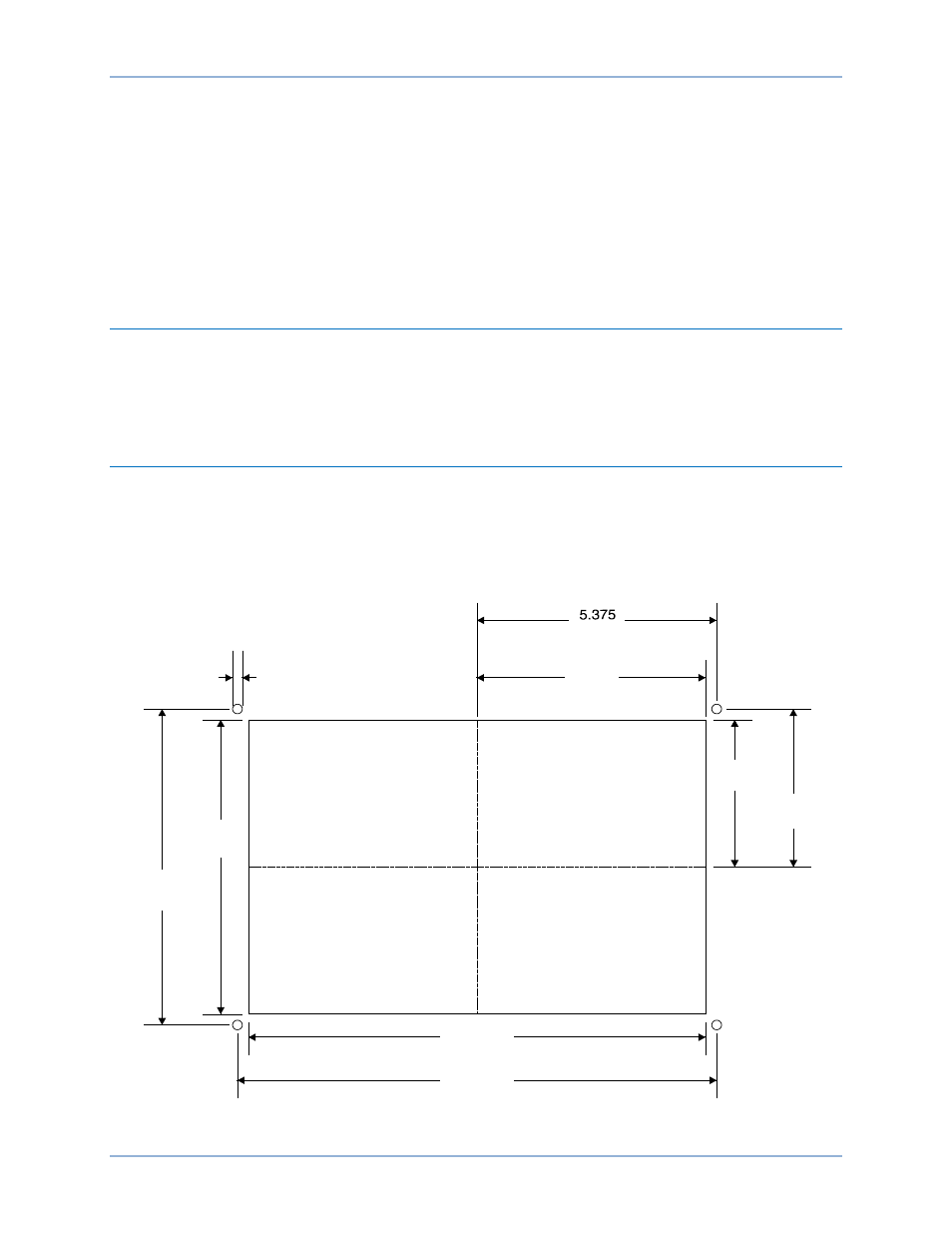

Figura 2. Dimensiones de cortes y perforaciones del panel
DGC-2020HD Montaje
