44 9469372990 Rev B
P0071-52
DGC-2020HD
53) SHIELD
52) CAN 1 H
51) CAN 1 L
AEM-2020 (2)
GND
CANH
CANL
CEM-2020 (1)
GND
CANH
CANL
CEM-2020 (2)
GND
CANH
CANL
CEM-2020 (3)
GND
CANH
CANL
CEM-2020 (4)
GND
CANH
CANL
AEM-2020 (1)
GND
CANH
CANL
AEM-2020 (3)
GND
CANH
CANL
AEM-2020 (4)
GND
CANH
CANL
1
The J1939 drain (shield) should be grounded at one
point only. If grounded elsewhere, do not connect the
drain to the DGC-2020HD.
1
Note:
English Español
53) SHIELD 53) BLINDAJE
52) CAN 1 H 52) CAN 1 A
51) CAN 1 L 51) CAN 1 B
GND TRR
CANH CANA
CANL CANB
Note: Nota:
The J1939 drain (shield) should be grounded at one point only.
If grounded elsewhere, do not connect the drain to the DGC-
2020HD.
El drenaje J1939 (blindaje) debe conectarse a tierra en un punto,
únicamente. Si se realiza una conexión a tierra en cualquier otro
lugar, no se debe conectar el drenaje al DGC-2020HD.

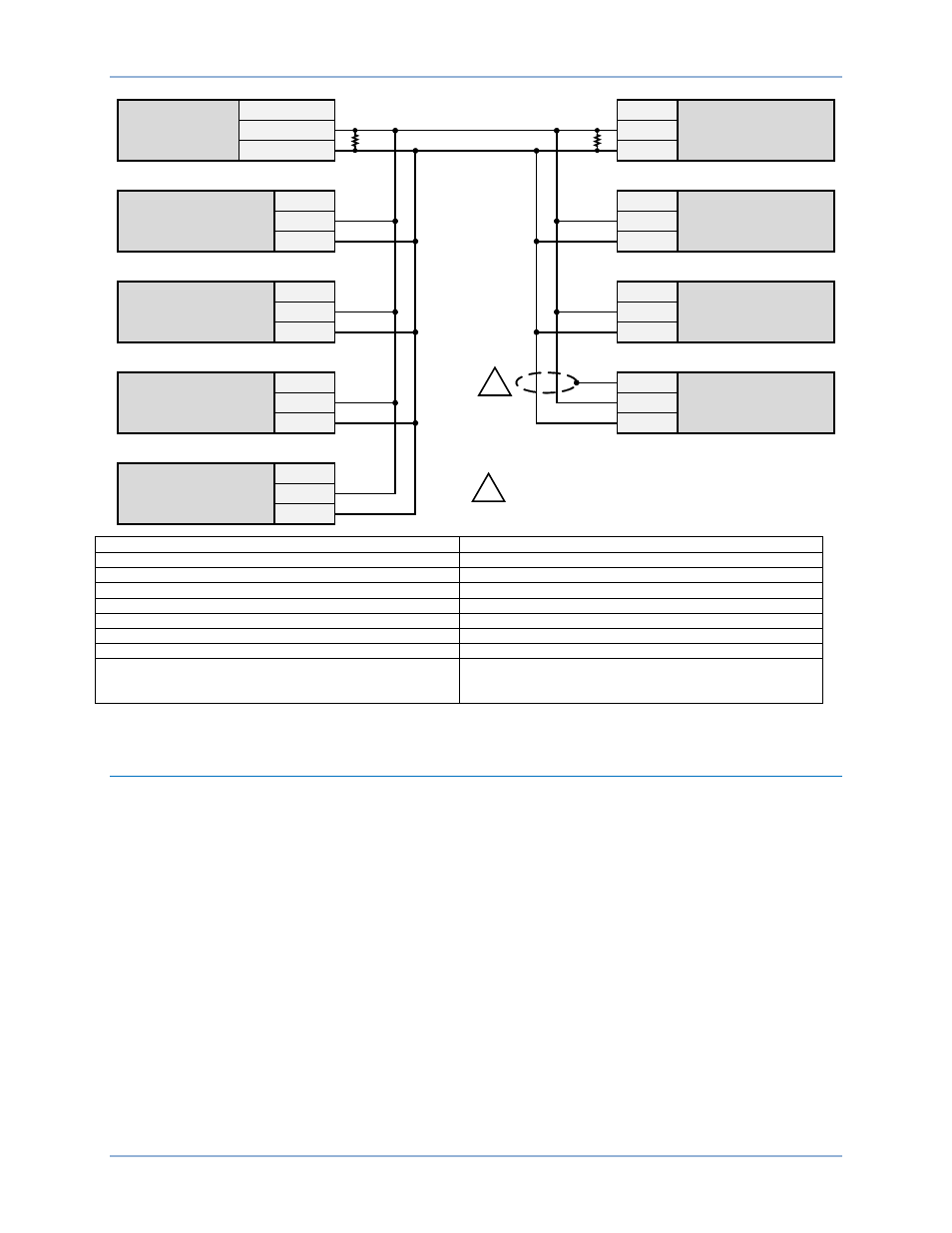

Figura 13. Conexiones del DGC-2020HD con módulos de expansión a través de la CAN
Instalación para sistemas CE
Si posee sistemas con certificación CE, posiblemente deba tender los cables de detección de tensión
y corriente de c.a. por separado (no con los demás cables).
Conexiones Tipicas DGC-2020HD
