9469372990 Rev B 291

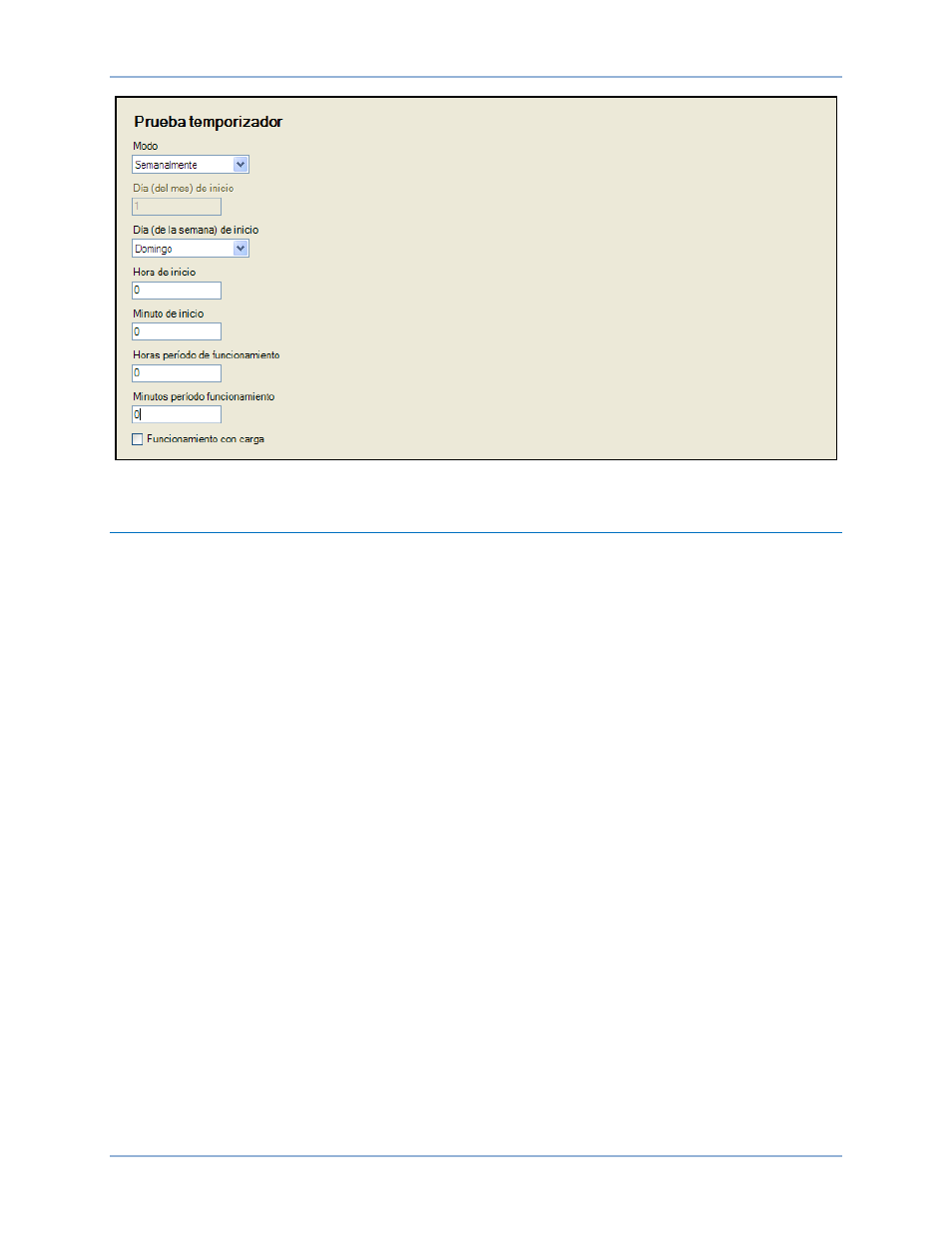

Figura 173. Explorador de ajustes, Parámetros del sistema, Cronómetro de ejercicio
Regímenes de los transformadores de detección
Ruta de navegación de BESTCOMSPlus: Settings Explorer, System Parameters, Sensing Transformers
Ruta de navegación del panel frontal: Settings > System Parameters > Sensing Transformers
Los ajustes de los transformadores de detección configuran el DGC-2020HD para que funcione con
un sistema específico. Estos ajustes, junto con la tensión del generador, la corriente del generador,
la tensión del bus y la corriente del bus que el DGC-2020HD detecta, permiten medir con precisión
los valores del sistema y proteger el generador.
La Figura 174 ilustra la pantalla de los Transformadores de detección de BESTCOMSPlus. Para editar
los ajustes de los datos nominales correspondientes al generador, al bus 1 o al bus 2 opcional, haga clic en
el botón Datos nominales que se encuentra en esta pantalla. Cuando haga clic en este botón, aparecerá la
pantalla flotante de Datos nominales. Allí podrá configurar los ajustes de los datos nominales del generador,
del bus 1 y del bus 2 opcional. La Figura 169 ilustra la pantalla flotante de Datos nominales. Los ajustes
se detallan en la Tabla 77.
Asignación de TC auxiliares
Los controladores del DGC-2020HD con número de estilo xxxxxxxBx tienen un TC auxiliar y los controladores
con el número de estilo xxxxxxxEx tienen cuatro. Especifique las asignaciones de cada TC auxiliar usando
estos ajustes.
