9469372990 Rev B 255

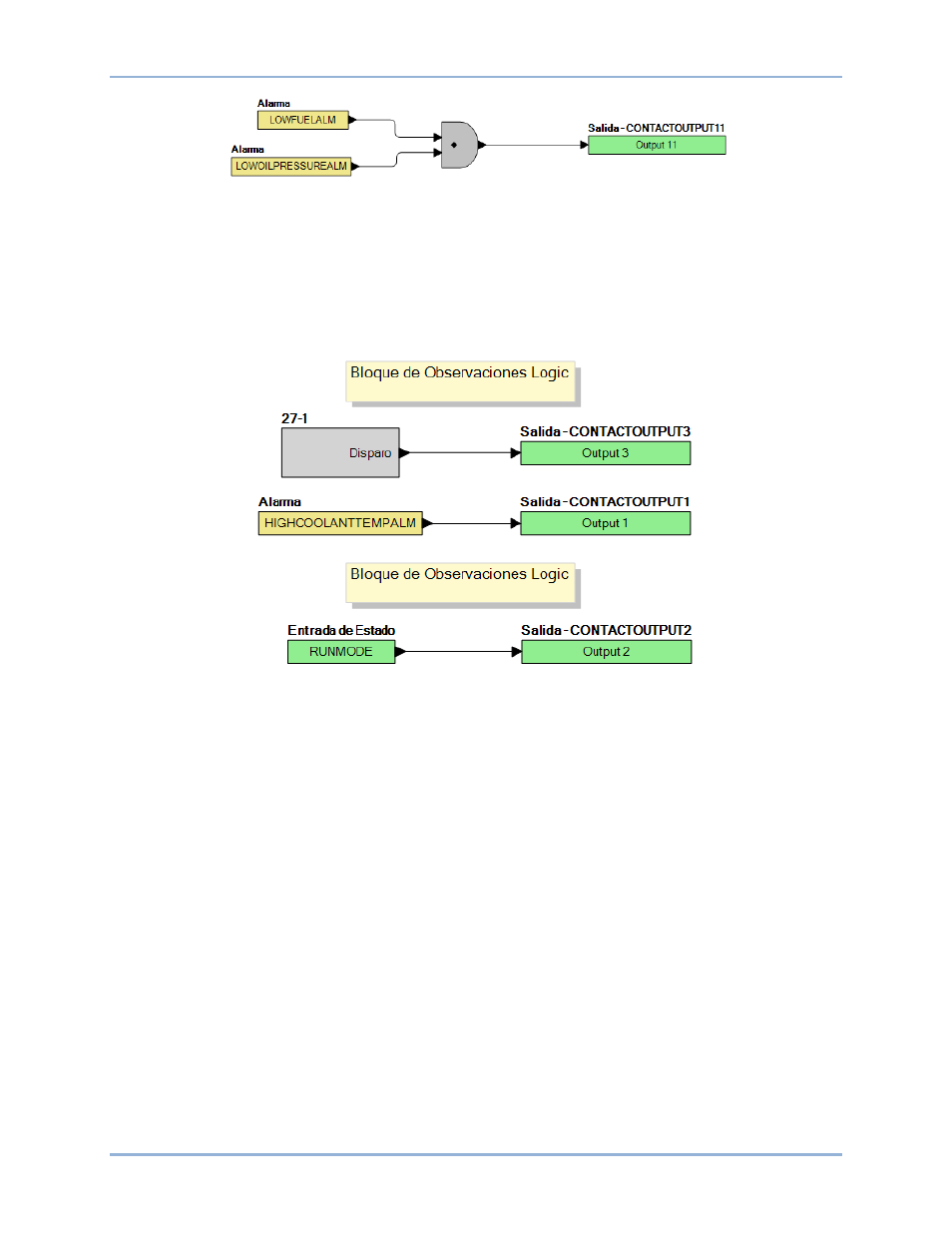

Figura 151. Ejemplo 2: Conexiones de compuerta AND
Ejemplo 3: Conexiones de lógica múltiple
En este ejemplo, hay dos cuadros de comentarios, los cuales se pueden colocar en el diagrama lógico.
Haga doble clic en un cuadro de comentario para modificar el texto en el interior. La salida 3 se
transforma en verdadera cuando 27TRIP es verdadera. La salida 1 se transforma en verdadera cuando
Alta temperatura de refrigerante es verdadera. La Salida 2 se transforma en verdadera cuando el
DGC-2020HD está en modo MARCHA (modo MARCHA verdadero). Consulte la Figura 152.
Figura 152. Ejemplo 3: Conexiones de lógica múltiple
DGC-2020HD BESTlogic™Plus
