168 9469372990 Rev B

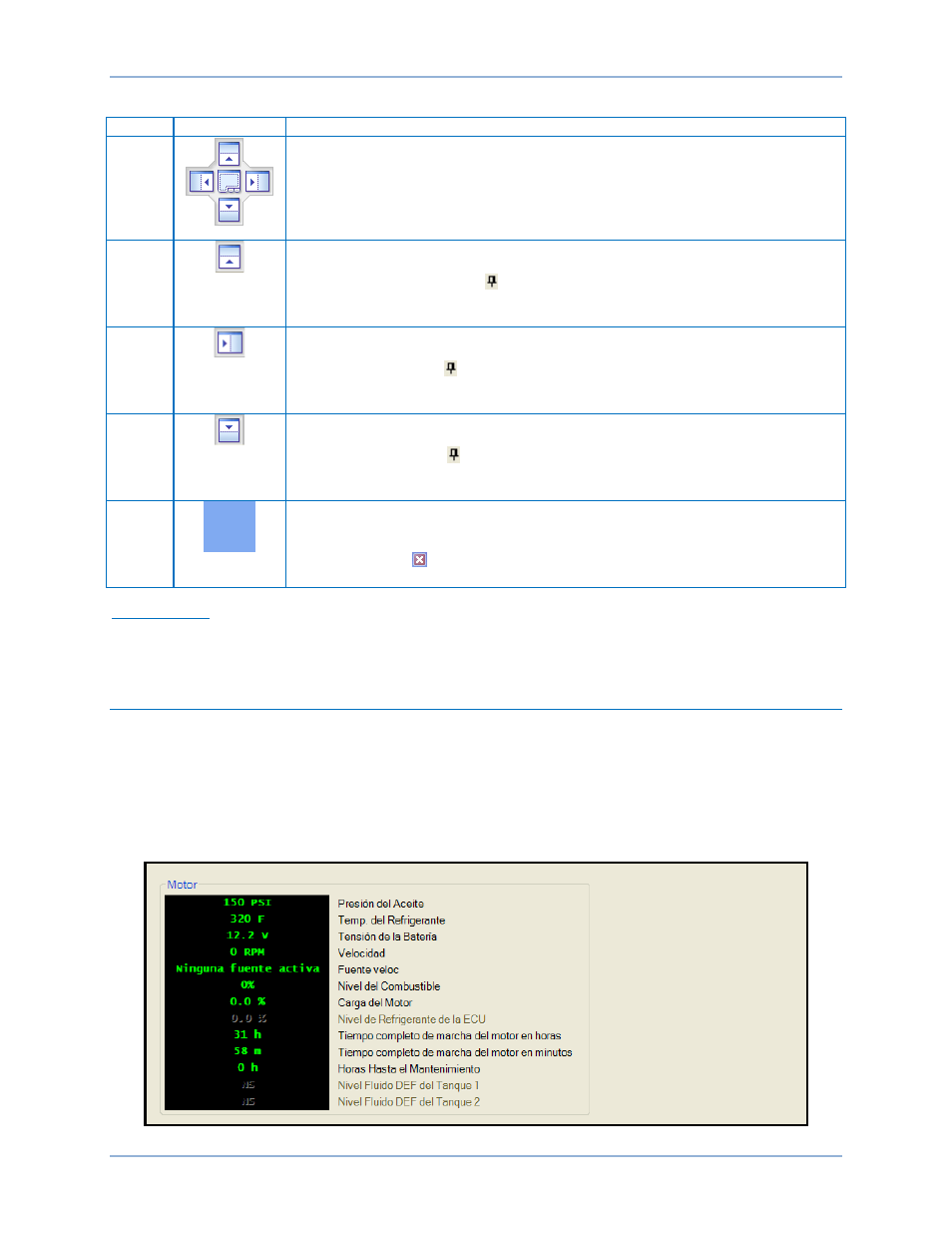

Tabla 48. Descripciones y rótulos Figura 90.
Rótulo Símbolo Descripción
A Si mantiene presionado el botón izquierdo del ratón sobre la pestaña de medición
y la arrastra a una de las cuatro casillas con flechas, la pestaña de medición
se colocará dentro de la ventana seleccionada en la ubicación seleccionada.
Para colocar la pestaña de medición como una pestaña dentro de la ventana
seleccionada, suéltela sobre el botón de las pestañas en el centro de los
botones de flecha.
B Si mantiene presionado el botón izquierdo del ratón sobre una pestaña de
medición y la arrastra a esta casilla con flecha, se colocará en la parte superior
de la pantalla. Haga clic en (chinche) para unirla a la barra superior. Para
ver una pantalla que está unida, simplemente utilice el ratón para mantener
el puntero sobre la pestaña en la barra superior.
C Si mantiene presionado el botón izquierdo del ratón sobre la pestaña de
medicióny la arrastra a esta casilla con flecha, se colocará en la parte lateral de la
pantalla. Haga clic en (chinche) para unirla a la barra lateral. Para ver la
pantalla que está unida, simplemente utilice el ratón para mantener el puntero
sobre la pestaña en la barra lateral.
D Si mantiene presionado el botón izquierdo del ratón sobre la pestaña de medición
y la arrastra a esta casilla con flecha, se colocará en la parte inferior de la
pantalla. Haga clic en (chinche) para unirla a la barra inferior. Para ver la
pantalla que está unida, simplemente utilice el ratón para mantener el puntero
sobre la pestaña en la barra inferior.
E Si mantiene presionado el botón izquierdo del ratón sobre la pestaña de medición
y la arrastra a cualquier lugar que no sea una casilla con flecha, se colocará
como una pantalla de medición flotante. Esta pantalla flotante se puede cerrar
al hacer clic en el en la esquina superior derecha. También la puede arrastrar a
una de las casillas con flecha utilizada para el unión de pantallas.
BESTspace™
BESTspace ofrece la capacidad de administrar espacios de trabajo personalizados. Consulte el capítulo
BESTCOMSPlus para obtener información sobre BESTspace.
Motor
Ruta de navegación de BESTCOMSPlus: Metering Explorer, Engine
Ruta de navegación del panel frontal: Metering > Engine
La pantalla de medición de Motor (Figura 91) proporciona información y mediciones de los componentes del
motor. Los parámetros que no se aplican al motor están marcados como NE (no enviado) o NA (no aplicable).
En determinadas circunstancias, los parámetros pueden indicar uno de los siguientes códigos:
NA (no aplicable), NC (no conectado), NS (no enviado) o SF (falla de emisor). Consulte el capítulo
Communication para obtener más información.
Figura 91. Explorador de medición, pantalla de Motor
Medición DGC-2020HD
