Elementos
Este grupo contiene elementos de protección y control.
La Tabla 64 enumera los nombres y las descripciones de los elementos en el grupo de Elementos.

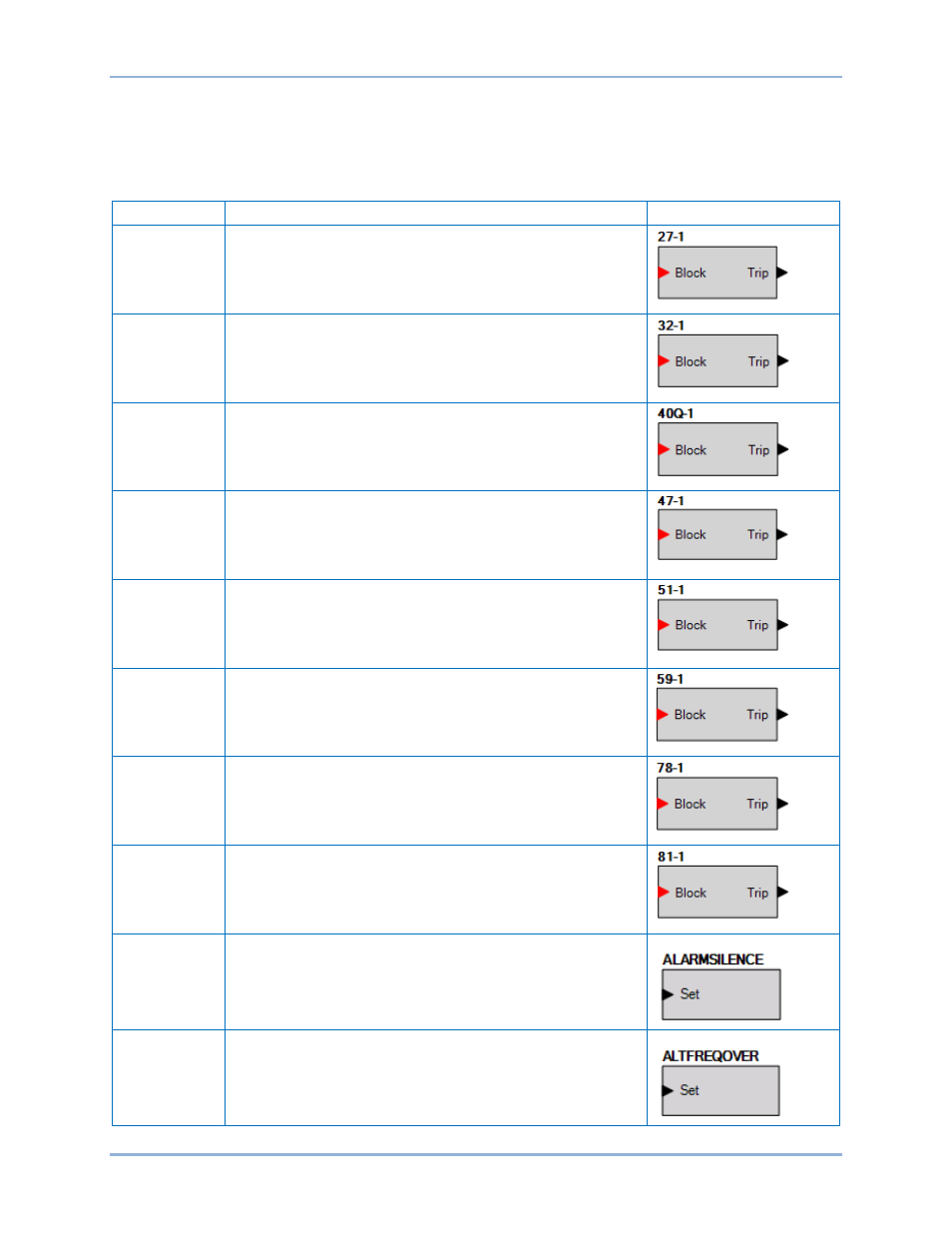

Tabla 64. Grupo de elementos, nombres y descripciones
Nombre Descripción Símbolo
27-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 27-x.
La salida de disparo es verdadera cuando el elemento de
subtensión 27-x está en una condición de disparo. Conéctese
a otra entrada de bloque lógico.
32-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 32-x.
La salida de disparo es verdadera cuando el elemento de
potencia 32-x está en una condición de disparo. Conéctese
a otra entrada de bloque lógico.
40Q-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 40Q-x.
La salida de disparo es verdadera cuando el elemento de pérdida
de excitación 40Q-x está en una condición de disparo.
Conéctese a otra entrada de bloque lógico.
47-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 47-x.
La salida de disparo es verdadera cuando el elemento de
desequilibrio de fase 47-x está en una condición de disparo.
Conéctese a otra entrada de bloque lógico.
51-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 51-x.
La salida de disparo es verdadera cuando el elemento de
sobrecorriente 51-x está en una condición de disparo.
Conéctese a otra entrada de bloque lógico.
59-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 59-x.
La salida de disparo es verdadera cuando el elemento de
sobretensión 59-x está en una condición de disparo. Conéctese
a otra entrada de bloque lógico.
78-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 78-x.
La salida de disparo es verdadera cuando el elemento de
desfasaje 78-x está en una condición de disparo. Conéctese
a otra entrada de bloque lógico.
81-x Cuando la entrada de bloque es verdadera, queda inhabilitado el
elemento 81-x.
La salida de disparo es verdadera cuando el elemento de
frecuencia 81-x está en una condición de disparo. Conéctese
a otra entrada de bloque lógico.
Silencio de
alarma
La alarma se silenciará cuando la entrada Establecer sea
verdadera. También puede presionar el botón de Silencio de
alarma en el panel frontal del DGC-2020HD para silenciar
la alarma.
Traspaso a
frecuencia
alterna
Cuando la entrada Establecer es verdadera, la detección de
condición de bus y protección comienza a funcionar en la frecuencia
alterna, en lugar de funcionar en la frecuencia nominal.
